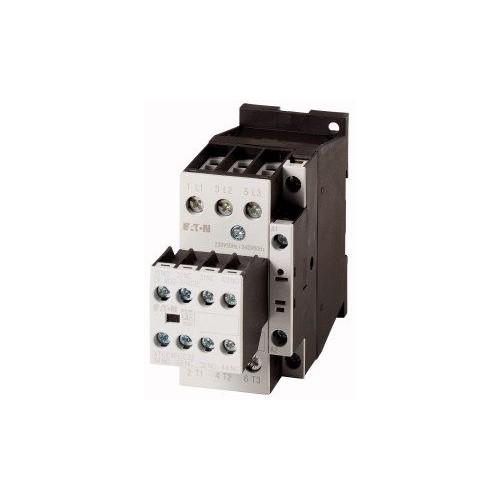

106373 Eaton DILM32-22(RDC24) Schütz 15kW

20135045
4825457
1 Stk
4015081061433
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM32-22(RDC24) Schütz ist ein leistungsstarkes Gerät, das für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V AC-3 und einem maximalen Betriebsstrom von 32 A eignet sich dieser Schütz hervorragend für den Betrieb von Motoren und anderen elektrischen Lasten. Die drei Hauptkontakte als Schließer und die zwei Hilfskontakte bieten Flexibilität in der Anwendung. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 24 V DC, was den Schütz ideal für moderne Automatisierungssysteme macht. Dank seiner robusten Bauweise und der hohen Effizienz ist der DILM32-22(RDC24) eine zuverlässige Wahl für anspruchsvolle Anwendungen in der Industrie.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: DC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 24|27 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 138
