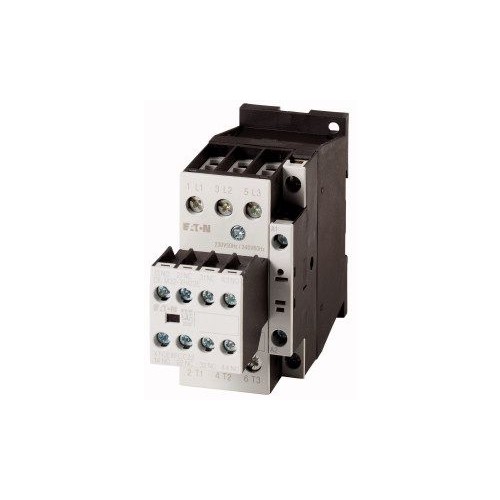

106372 EATON Leistungsschütz 11kW 25A 24VDC DILM25-22(RDC24)

20265616
4825455
1 Stk
4015081061426
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON Leistungsschütz DILM25-22(RDC24) ist ein hochleistungsfähiges Schaltgerät, das für den Einsatz in motorischen Anwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 11 kW bei einer Spannung von 400 V und einem Betriebsstrom von 25 A eignet sich dieses Gerät ideal für den Betrieb von Käfigläufermotoren. Die integrierten Hilfskontakte, bestehend aus 2 Schließern und 2 Öffnern, ermöglichen eine flexible Steuerung. Die Steuerung erfolgt über eine DC-Spannung von 24 V, was die Integration in moderne Steuerungssysteme erleichtert. Der DILM25-22(RDC24) ist nicht für den Reiheneinbau geeignet, bietet jedoch eine zuverlässige Lösung für anspruchsvolle industrielle Anwendungen. EATON steht für Qualität und Zuverlässigkeit in der Automatisierungstechnik.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 6 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: DC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 6| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 24|27 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 138
