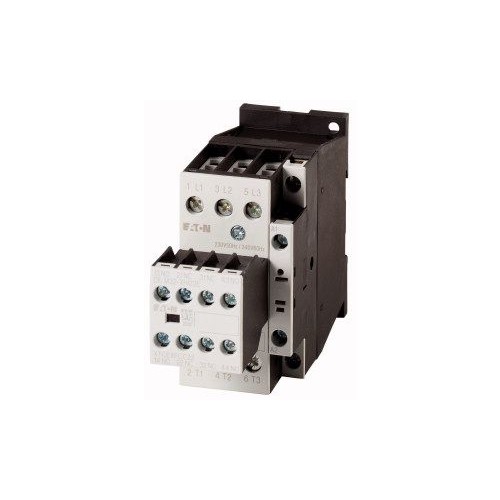

106366 Eaton DILM32-22(230V50HZ,240V60HZ) Leist.-Schü

21285797
4825458
1 Stk
4015081061365
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Das Eaton DILM32-22 ist ein leistungsstarker Leistungsschütz, das speziell für den Einsatz in industriellen Anwendungen entwickelt wurde. Mit einer Betätigungsspannung von 230 V bei 50 Hz und einem Bemessungsbetriebsstrom von 32 A bei 400 V ist dieses Gerät ideal für den Betrieb von Motoren und anderen elektrischen Lasten. Es bietet eine hohe Schaltleistung von bis zu 15 kW und verfügt über drei Hauptkontakte, die als Schließer konfiguriert sind. Darüber hinaus bietet das DILM32-22 zwei Hilfskontakte als Schließer und zwei als Öffner, was zusätzliche Flexibilität bei der Steuerung ermöglicht. Die robuste Bauweise und die Möglichkeit, das Gerät nicht in Reihe einzubauen, machen es zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen.

Produktinfos

Spannungsart zur Betätigung: AC
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15 A
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 138
