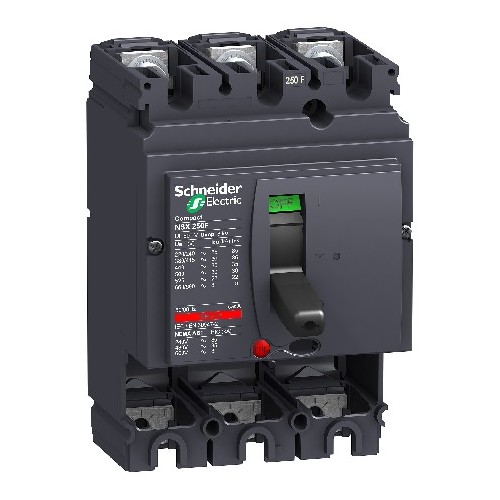

LV431403 Schneider E. NSX250F GRUNDSCH. 3P 250A F.36KA/4

02203504
5349512
1 Stk
3606480006746
PL
8536209090
Compact NSX. Grundgeräte (Compact NSX ohne Auslösesystem). Compact NSX250F. Nennstrom 250 A, Polzahl 3P, Schaltvermoegen Icu 400-415V 36 kA. Getrennte Lieferung von Grundgerät und/oder Auslösesystem. 3-polig in Festeinbau. Micrologic E Direkter Datenzugriff auf die wichtigsten elektrischen Daten sind verfügbar - I, U, P, Q, S, f, cos ¿, Energie, THD-. Wartungsinformationen (Temperaturprofil, Lastprofil und Schaltspielzähler, Kontaktverschleiß).
Anmerkungen zur LIMMERT-KI

Der Schneider Electric NSX250F Grundschalter ist ein leistungsstarker 3-poliger Leistungsschalter mit einem Nennstrom von 250 A und einer hohen Schaltleistung von 36 kA bei 415 V AC. Er ist für den festen Einbau konzipiert und eignet sich ideal für die Verteilung elektrischer Energie in industriellen Anwendungen. Mit einer Nennbetriebswechselspannung von bis zu 690 V AC und einer ausgezeichneten mechanischen Haltbarkeit von 20000 Zyklen bietet dieser Schalter Zuverlässigkeit und Langlebigkeit. Die Schutzart IP40 schützt das Gerät vor Staub und Berührung, während die Eignung zur Isolation gemäß EN/IEC 60947-2 zusätzliche Sicherheit gewährleistet. Der NSX250F ist die perfekte Wahl für anspruchsvolle Umgebungen, in denen hohe Leistung und Sicherheit erforderlich sind.

Produktinfos

Gerätetyp: Grundgerät (Festeinbau)
Nennstrom: 250 A
Polzahl: 3
Bemessungsbetriebsstrom: 250 A bei 40 °C
Nennbetriebswechselspannung: 690 V AC 50/60 Hz
Eignung zur Isolation: Ja, gemäß EN/IEC 60947-2
Nennkurzschlussstrom (Icu) bei 380/415 V: 36 kA
Nennisolationsspannung: 800 V AC 50/60 Hz
Nennimpulsfestigkeitsspannung: 8 kV
Mechanische Haltbarkeit: 20000 Zyklen
Elektrische Haltbarkeit: 10000 Zyklen bei 440 V AC
Breite: 105 mm
Höhe: 161 mm
Tiefe: 86 mm
Schutzart (IP): IP40
Betriebstemperatur: -25…70 °C
Lagertemperatur: -50…85 °C
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 250 A
Polzahl: 3
Überlastauslöser Stromeinstellung: 36 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Schraubanschluss
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 36 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 1 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Ja
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Nein
Mit integriertem Unterspannungsauslöser: Nein
