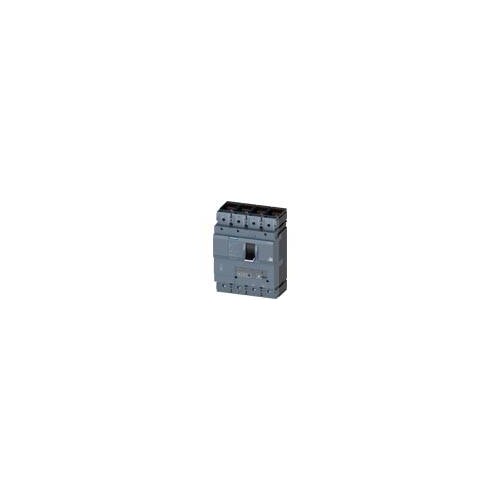

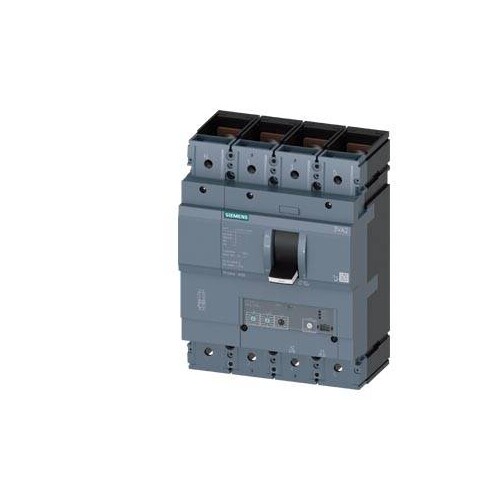

3VA2340-5HL42-0AA0 Siemens MCCB_IEC_BG400_400A_4P_55KA_ETU3_LI

27345718
2034454
1 Stk
4042948834275
CZ
85362090
3VA2340-5HL42-0AA0
beantwortete(n) Fragen weitere Varianten

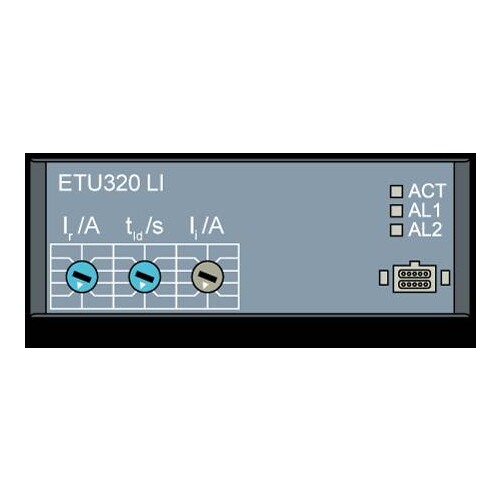

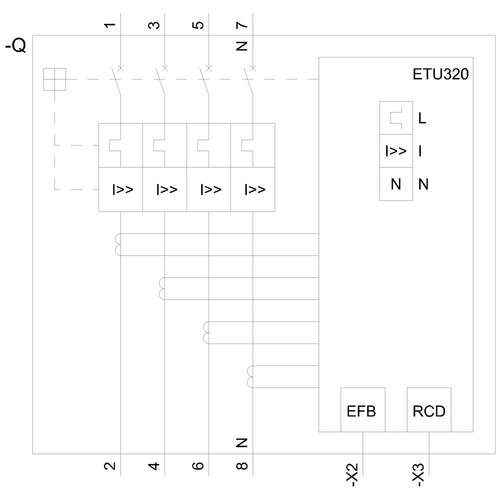

Leistungsschalter 3VA2 IEC Frame 400 Schaltvermögenklasse M Icu=55kA @ 415V 4-polig, Anlagenschutz ETU320, LI, In=400A Überlastschutz Ir=160A...400A Kurzschlussschutz Ii=1,5...10 x In N-Leiterschutz einstellbar (OFF, 50%, 100%) Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
Anmerkungen zur LIMMERT-KI

Der Siemens Kompaktleistungsschalter 3VA2340-5HL42-0AA0 ist ein hochentwickelter Leistungsschalter der IEC-Bauform 400 mit einer beeindruckenden Schaltvermögen von 55 kA bei 415 V. Mit einem Nennstrom von 400 A und einer Überlastschutzfunktion, die zwischen 160 A und 400 A einstellbar ist, bietet dieser Schalter zuverlässigen Schutz für elektrische Anlagen. Der 4-polige Schalter ist mit einem ETU320 Überstromauslöser ausgestattet und eignet sich für Anwendungen mit hohen Anforderungen an die Kurzschlussschutzleistung. Mit einer kompakten Bauweise von 248 mm Höhe, 184 mm Breite und 110 mm Tiefe ist der 3VA2340-5HL42-0AA0 perfekt für den Einsatz in engen Räumen. Die Schutzart IP40 gewährleistet den sicheren Betrieb unter industriellen Bedingungen, während die mechanische Lebensdauer von 20.000 Zyklen eine langfristige Zuverlässigkeit garantiert.

Produktinfos

Bauart: Leistungsschalter
Nennstrom (In): 400 A
Anzahl der Pole: 4
Schaltvermögen (Icu): 55 kA @ 415 V
Überlastschutz (Ir): 160 A...400 A
Kurzschlussschutz (Ii): 1,5...10 x In
Einstellbare N-Leiterschutz: Ja (OFF, 50%, 100%)
Betriebsspannung (Ue): 690 V
Isolationsspannung: 800 V
Leistungsaufnahme (max): 96 W
Mechanische Lebensdauer: 20.000 Zyklen
Elektrische Lebensdauer (AC-1) bei 415 V: 6.000 Zyklen
Schutzart (IP): IP40

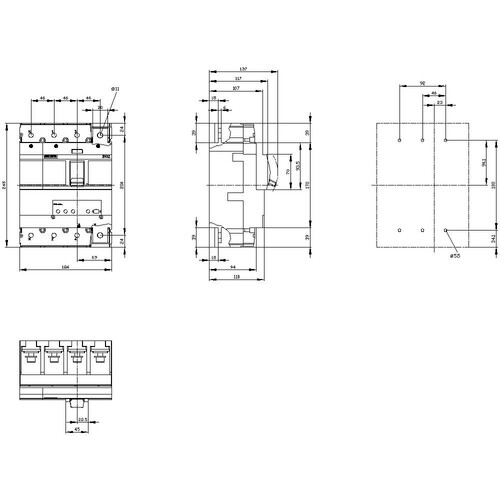

Höhe: 248 mm
Breite: 184 mm
Tiefe: 110 mm
Gewicht: 5,989 kg
Betriebstemperatur (min): -25 °C
Betriebstemperatur (max): 70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 400 A
Polzahl: 4|400
Überlastauslöser Stromeinstellung: 160|400 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 55|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 600|4000 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: 0|4000
Position des Anschlusses für Hauptstromkreis: 1
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Nein
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: 0|4000
