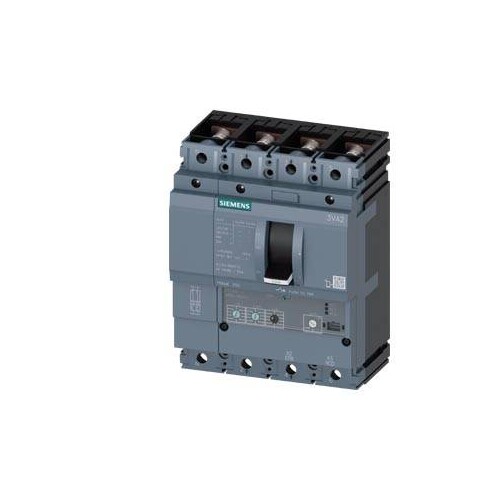

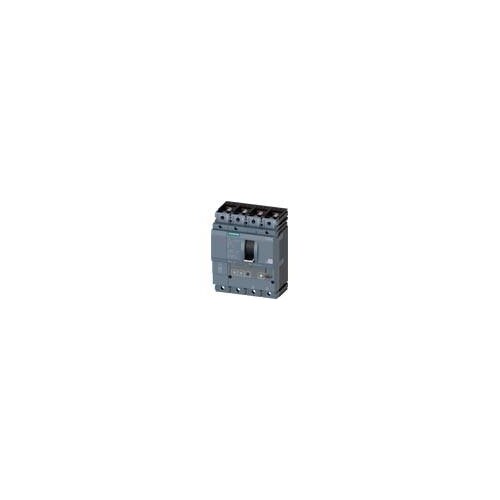

3VA2225-5HL42-0AA0 Siemens MCCB_IEC_BG250_250A_4P_55KA_ETU3_LI

23844752
4746110
1 Stk
4042948832516
CZ
85362090
3VA2225-5HL42-0AA0
beantwortete(n) Fragen weitere Varianten

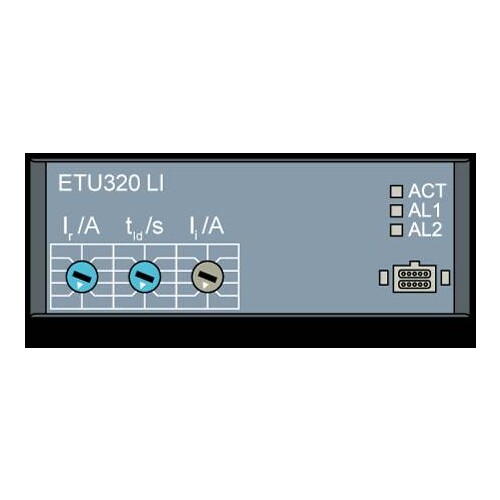

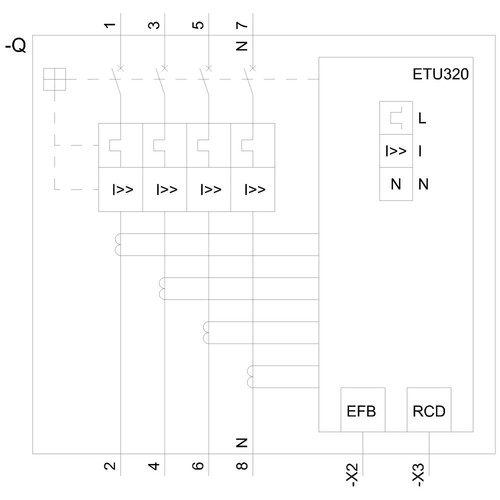

Leistungsschalter 3VA2 IEC Frame 250 Schaltvermögenklasse M Icu=55kA @ 415V 4-polig, Anlagenschutz ETU320, LI, In=250A Überlastschutz Ir=100A...250A Kurzschlussschutz Ii=1,5...10 x In N-Leiterschutz einstellbar (OFF, 50%, 100%) Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
Anmerkungen zur LIMMERT-KI

Der Siemens Kompaktleistungsschalter 3VA2225-5HL42-0AA0 ist ein hochleistungsfähiger Leistungsschalter mit einer Nennstromstärke von 250 A und einem Schaltvermögen von 55 kA bei 415 V. Ausgestattet mit einem ETU320 Überstromauslöser und einer 4-poligen Ausführung, bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Mit einer Isolationsspannung von bis zu 800 V und einer maximalen Verlustleistung von 48 W ist er für anspruchsvolle industrielle Anwendungen ausgelegt. Der Schalter hat eine kompakte Bauform mit den Abmessungen 181 mm Höhe, 140 mm Breite und 86 mm Tiefe und ist für eine Umgebungstemperatur von -25 °C bis 70 °C geeignet. Die Schutzart IP40 sorgt für einen sicheren Betrieb in geschützten Umgebungen. Der 3VA2225 ist ideal für den Einsatz in elektrischen Verteilungen und Motorsteuerungen.

Produktinfos

Betriebsspannung: 690 V
Nennstrom (In): 250 A
Überlastschutz (Ir): 100 A...250 A
Kurzschlussschutz (Ii): 1,5...10 x In
Schaltvermögen (Icu): 55 kA @ 415 V
Anzahl der Pole: 4
Isolationsspannung: 800 V
Maximale Verlustleistung: 48 W
Mechanische Lebensdauer: 25.000 Schaltspiele
Elektrische Lebensdauer bei AC-1 (380/415 V): 12.000 Schaltspiele
Elektrische Lebensdauer bei AC-1 (690 V): 8.400 Schaltspiele
Schutzart (IP): IP40

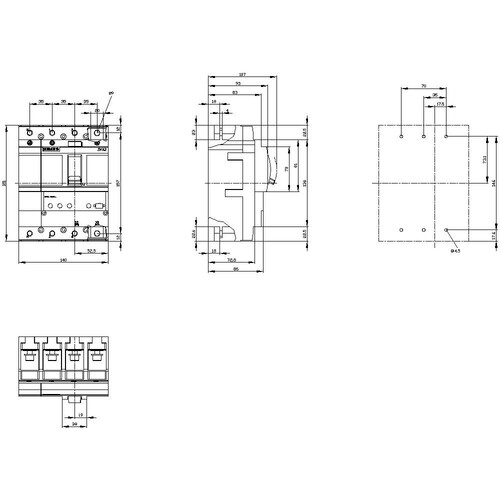

Höhe: 181 mm
Breite: 140 mm
Tiefe: 86 mm
Gewicht: 2,875 kg
Betriebstemperatur (max): 70 °C
Betriebstemperatur (min): -25 °C
Lagertemperatur (max): 80 °C
Lagertemperatur (min): -40 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 250 A
Polzahl: 4|250
Überlastauslöser Stromeinstellung: 100|250 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 55|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 375|2500 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: 0|2500
Position des Anschlusses für Hauptstromkreis: 1
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Nein
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: 0|2500
