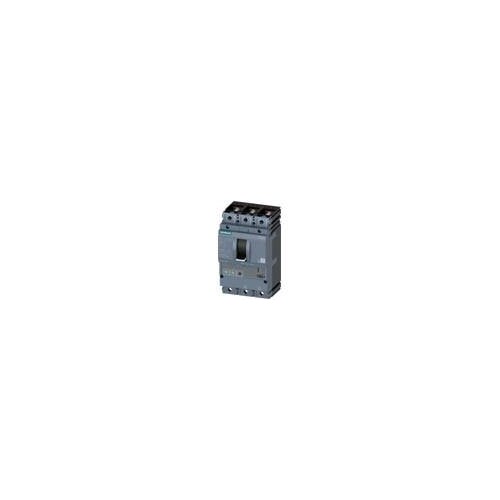

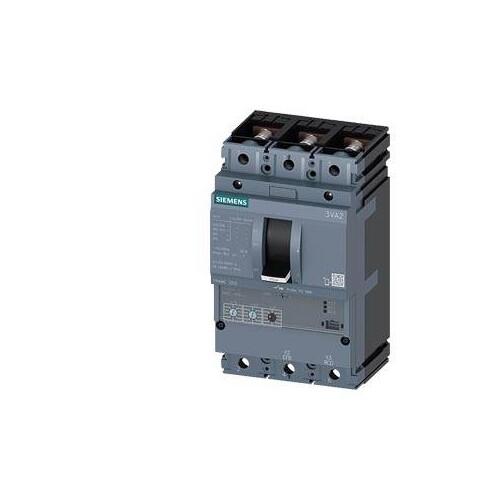

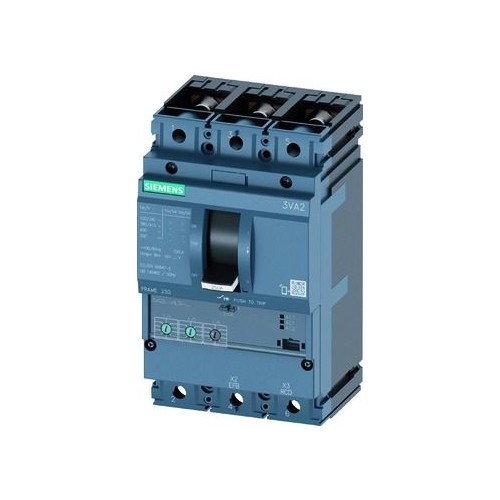

3VA2225-5HL32-0AA0 Siemens MCCB_IEC_BG250_250A_3P_55KA_ETU3_LI

26000857
4746109
1 Stk
4042948832523
CZ
85362090
3VA2225-5HL32-0AA0
beantwortete(n) Fragen weitere Varianten

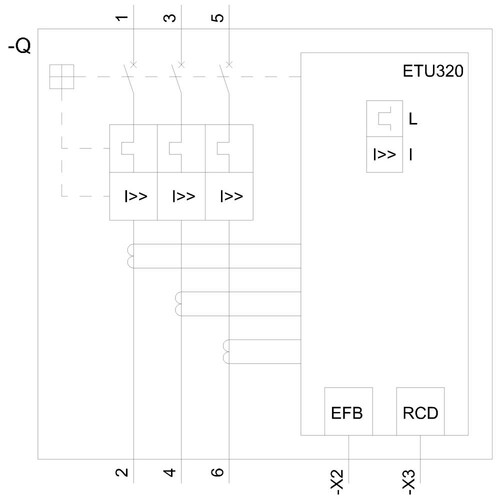

Leistungsschalter 3VA2 IEC Frame 250 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz ETU320, LI, In=250A Überlastschutz Ir=100A...250A Kurzschlussschutz Ii=1,5...10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
Anmerkungen zur LIMMERT-KI

Der Siemens 3VA2225-5HL32-0AA0 Kompaktleistungsschalter ist ein zuverlässiges und vielseitiges Gerät für den Anlagenschutz. Mit einem Nennstrom von 250 A und einer maximalen Kurzschlussstromfestigkeit von 55 kA bei 415 V bietet er hervorragenden Schutz in industriellen Anwendungen. Der Schalter ist als 3-poliges Gerät mit einem ETU320 Überstromauslöser konzipiert, der Überlast- und Kurzschlussschutz bietet. Mit einer kompakten Bauform von 181 mm Höhe, 105 mm Breite und 86 mm Tiefe ist er einfach zu installieren und zu integrieren. Die Schutzart IP40 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Der 3VA Kompaktleistungsschalter ist ideal für Anwendungen, die eine hohe Flexibilität und Zuverlässigkeit erfordern, und ist ein wichtiger Bestandteil der SENTRON Schutzkomponenten.

Produktinfos

Nennstrom (In): 250 A
Anzahl der Pole: 3

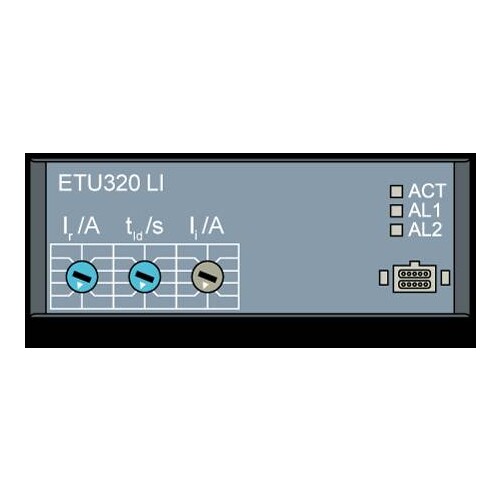

Überlastschutz (Ir): 100 A...250 A
Kurzschlussschutz (Ii): 1,5...10 x In
Bemessungsisolationsspannung: 800 V
Betriebsspannung (AC): 690 V
Maximale Verlustleistung: 48 W
Verlustleistung bei Nennstrom (AC, heiß): 16 W
Mechanische Lebensdauer: 25.000 Schaltzyklen
Elektrische Lebensdauer (AC-1, 415 V): 12.000 Schaltzyklen
Elektrische Lebensdauer (AC-1, 690 V): 8.400 Schaltzyklen
Schutzart (IP): IP40
Betriebstemperatur (min): -25 °C
Betriebstemperatur (max): 70 °C

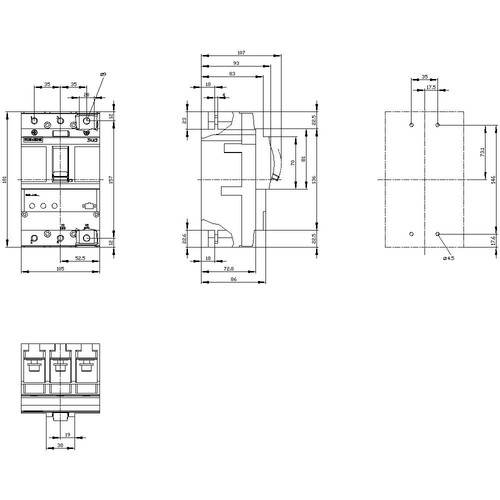

Höhe: 181 mm
Breite: 105 mm
Tiefe: 86 mm
Netto Gewicht: 2,197 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 250 A
Polzahl: 3|250
Überlastauslöser Stromeinstellung: 100|250 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 55|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 375|2500 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: 0|2500
Position des Anschlusses für Hauptstromkreis: 1
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Nein
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: 0|2500
