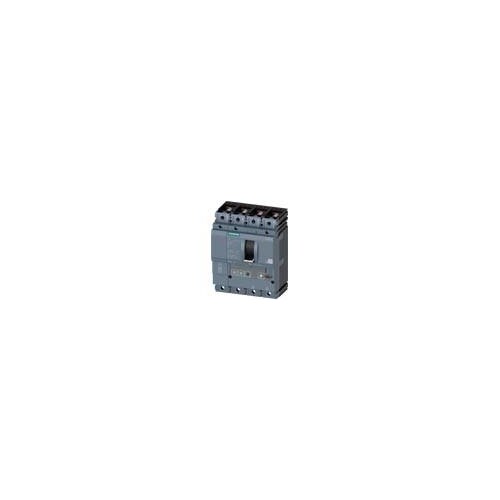

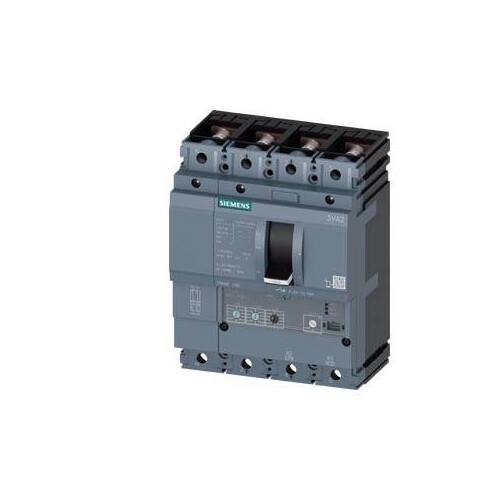

3VA2116-5HL42-0AA0 Siemens Leistungsschalter 3VA2 IEC Frame 160 Sc

28477989
4746601
1 Stk
4042948833223
CZ
85362090
3VA2116-5HL42-0AA0
beantwortete(n) Fragen weitere Varianten

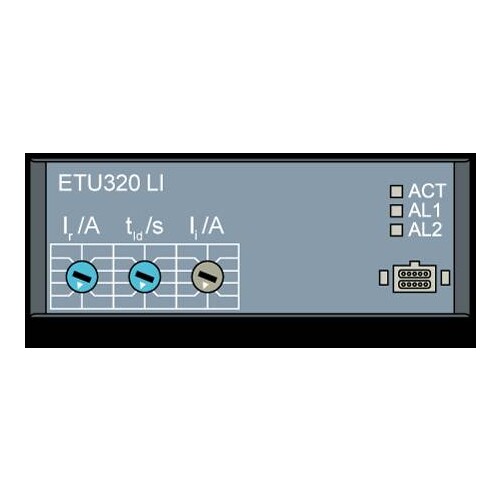

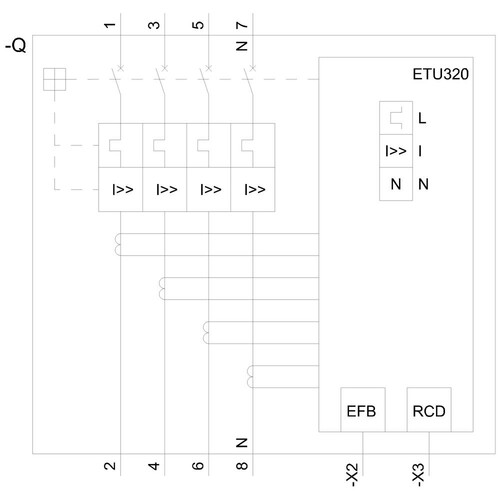

Leistungsschalter 3VA2 IEC Frame 160 Schaltvermögenklasse M Icu=55kA @ 415V 4-polig, Anlagenschutz ETU320, LI, In=160A Überlastschutz Ir=63A...160A Kurzschlussschutz Ii=1,5...10 x In N-Leiterschutz einstellbar (OFF, 50%, 100%) Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3VA2116-5HL42-0AA0 ist ein kompakter und leistungsstarker Schaltgerät für industrielle Anwendungen. Mit einer Nennstromstärke von 160 A und einer Schaltvermögen von 55 kA bei 415 V bietet dieser 4-polige Leistungsschalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die integrierte ETU320 Überstromauslösung gewährleistet eine präzise Anpassung der Schutzparameter. Mit einer Schutzart von IP40 und einer Betriebstemperatur von bis zu 70 °C ist dieser Schalter für anspruchsvolle Umgebungen geeignet. Die mechanische Lebensdauer von 25.000 Schaltzyklen und die kompakte Bauform machen ihn zu einer idealen Wahl für den Einsatz in verschiedenen Anwendungen, einschließlich Anlagenschutz und Motorsteuerung. Seine Flexibilität und Modularität ermöglichen eine einfache Integration in bestehende Systeme.

Produktinfos

Betriebsstrom: 160 A
Polzahl: 4
Überlastauslöser Stromeinstellung: 63 A...160 A
Schaltvermögen (Icu) bei 415 V: 55 kA
Schaltvermögen (Ics) bei 415 V: 55 kA
Schutzart (IP): IP40
Nennisolationsspannung: 800 V
Betriebsspannung AC: 690 V
Max. Verlustleistung: 25,5 W
Mechanische Lebensdauer: 25.000 Schaltzyklen
Elektrische Lebensdauer bei AC-1 (380/415 V): 14.000 Schaltzyklen

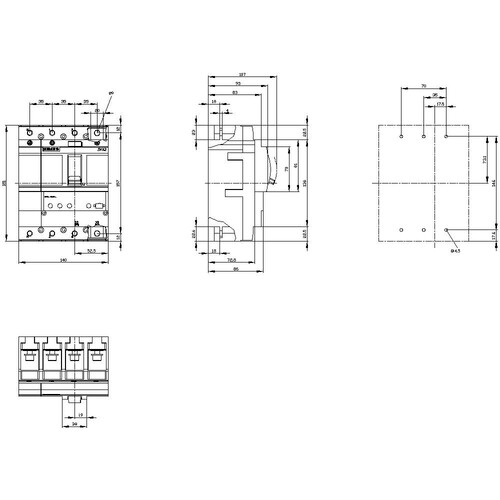

Höhe: 181 mm
Breite: 140 mm
Tiefe: 86 mm
Netto Gewicht: 2,715 kg
Betriebstemperatur (max.): 70 °C
Betriebstemperatur (min.): -25 °C
L-Tripping einstellbar: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 160 A
Polzahl: 4|160
Überlastauslöser Stromeinstellung: 63|160 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 55|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 240|1600 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: 0|1600
Position des Anschlusses für Hauptstromkreis: 1
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Nein
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: 0|1600
