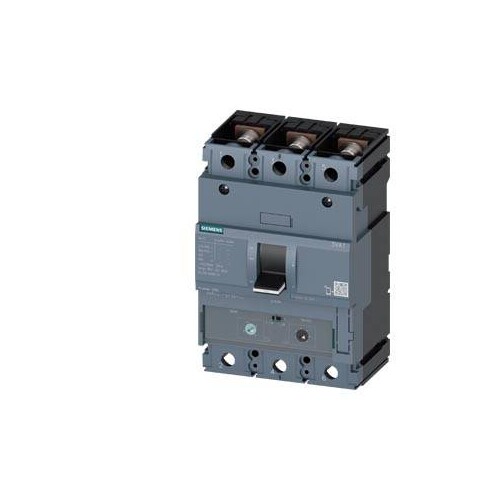

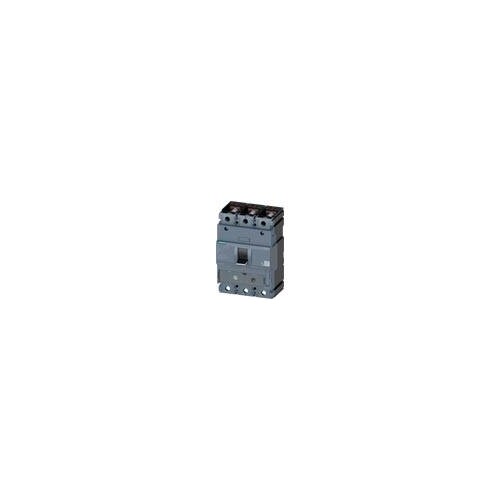

3VA12204EF320AA0 Siemens Leistungsschalter 3VA1 IEC Frame 250 Sc

29263256
3720327
1 Stk
4042948809389
CZ
85362090
weitere Infos weitere Infos ausblenden
Siemens
3VA1220-4EF32-0AA0
beantwortete(n) Fragen weitere Varianten
Leistungsschalter 3VA1 IEC Frame 250 Schaltvermögenklasse S Icu=36kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=200A Überlastschutz Ir=140A...200A Kurzschlussschutz Ii=5...10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3VA1 ist ein Kompaktleistungsschalter der IEC Frame 250 Klasse, der sich durch seine hohe Flexibilität und Zuverlässigkeit auszeichnet. Mit einem Bemessungsstrom von 200A und einem Schaltvermögen von 36kA bei 415V bietet er effektiven Schutz für elektrische Anlagen. Der Schalter verfügt über eine mechanische Lebensdauer von bis zu 20.000 Schaltspielen und eine elektrische Lebensdauer von 8.000 Schaltspielen bei AC-1. Mit einer Schutzart von IP40 ist er für den Einsatz in anspruchsvollen Umgebungen geeignet. Die kompakte Bauform und die Möglichkeit zur Montage in Festeinbau- oder Stecktechnik machen ihn zu einer idealen Wahl für industrielle Anwendungen. Der 3VA1 ist mit einem thermisch-magnetischen Überstromauslöser TM240 ausgestattet und bietet somit zuverlässigen Überlast- und Kurzschlussschutz. Seine modulare Bauweise ermöglicht eine einfache Anpassung an spezifische Anforderungen.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Kompaktleistungsschalter
Ausführung des Produkts: Anlagenschutz

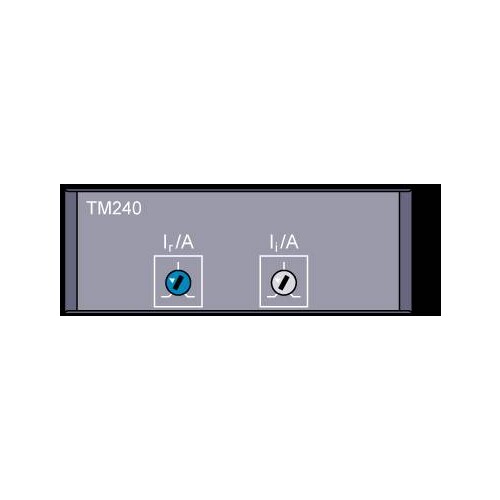

Ausführung des Überstromauslösers: TM240
Schutzfunktion des Überstromauslösers: LI

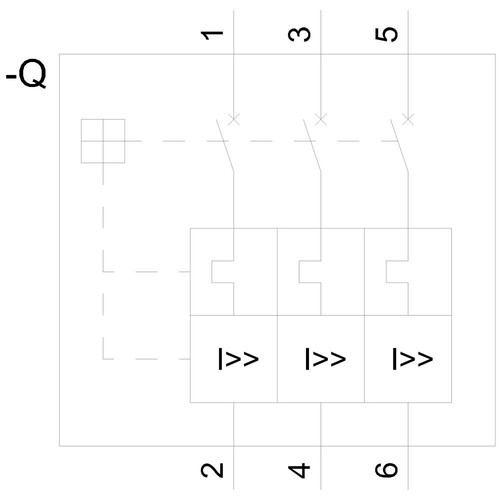

Polzahl: 3
Bemessungsisolationsspannung Ui: 800 V
Maximale Bemessungsbetriebsspannung Ue bei DC: 500 V
Verlustwirkleistung bei Bemessungsstrom: 42 W
Verlustleistung bei AC je Phasenpol: 14 W
mechanische Lebensdauer: 20 000 Schaltspiele
Elektrische Lebensdauer bei AC-1 (380/415 V): 8 000 Schaltspiele
Elektrische Lebensdauer bei AC-1 (690 V): 5 400 Schaltspiele
Maximaler Bemessungsdauerstrom der Baugröße: 250 A
Bemessungsdauerstrom Iu: 200 A
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 70 °C
Lagertemperatur minimal: -40 °C
Lagertemperatur maximal: 80 °C
Schutzart (IP): IP40
Einschaltvermögen Kurzschlussstrom bei 415 V: 75,6 kA
Ausschaltvermögen bei 415 V: 36 kA
Anordnung des elektrischen Anschlusses: vorderseitiger Anschluss

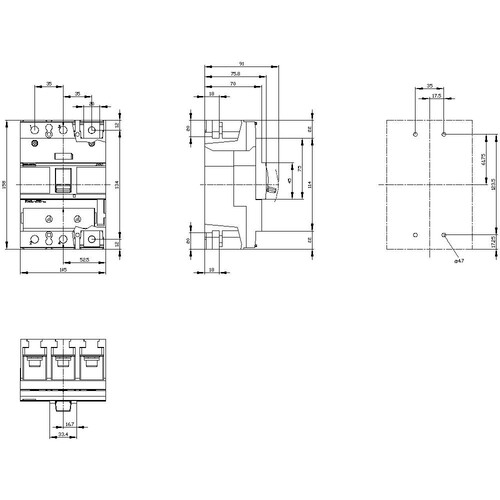

Anschlussquerschnitt min.: 13 x 1 mm
Anschlussquerschnitt max.: 25 x 8 mm
Nettogewicht pro ME: 1,593 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

26336514
Preisanzeige nur nach Anmeldung
28256936
Preisanzeige nur nach Anmeldung
28186740
Preisanzeige nur nach Anmeldung
27205031
Preisanzeige nur nach Anmeldung
20131958
Preisanzeige nur nach Anmeldung
20531567
Preisanzeige nur nach Anmeldung
22498847
Preisanzeige nur nach Anmeldung
25003861
Preisanzeige nur nach Anmeldung
25806929
Preisanzeige nur nach Anmeldung
26651626
Preisanzeige nur nach Anmeldung
26700290
Preisanzeige nur nach Anmeldung
26768127
Preisanzeige nur nach Anmeldung
26700276
Preisanzeige nur nach Anmeldung
25905874
Preisanzeige nur nach Anmeldung
22667386
Preisanzeige nur nach Anmeldung
20480446
Preisanzeige nur nach Anmeldung
27127269
Preisanzeige nur nach Anmeldung
32337124
Preisanzeige nur nach Anmeldung
31991982
Preisanzeige nur nach Anmeldung
01004319
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3VA1220-4EF32-0AA0

Produktinfos

Bemessungsdauerstrom Iu: 200 A
Polzahl: 3|200
Überlastauslöser Stromeinstellung: 140|200 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 36|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 1000|1000 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: 0|2000
Position des Anschlusses für Hauptstromkreis: 1
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Nein
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: 0|2000
