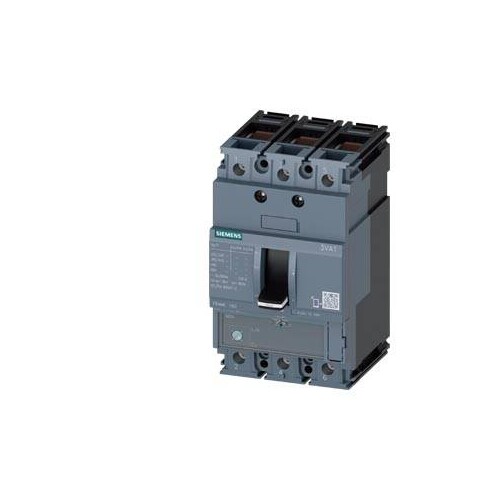

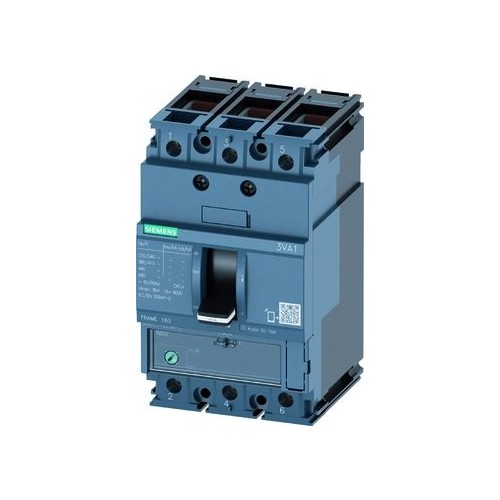

3VA1163-4EE36-0AA0 Siemens MCCB_IEC_BG160_63A_3P_36KA_TM_ ATFM

26193931
2033845
1 Stk
4042948821671
CZ
85362010
3VA1163-4EE36-0AA0
beantwortete(n) Fragen weitere Varianten
Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse S Icu=36kA @ 415V 3-polig, Anlagenschutz TM220, ATFM, In=63A Überlastschutz Ir=44A...63A Kurzschlussschutz Ii=10 x In Klemmenanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
Anmerkungen zur LIMMERT-KI

Der Siemens Kompaktleistungsschalter 3VA1163-4EE36-0AA0 ist ein hochleistungsfähiger Schalter, der für industrielle Anwendungen konzipiert ist. Mit einem Bemessungsstrom von 63A und einem Schaltvermögen von 36kA bei 415V bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter ist in einem kompakten Design mit einer Höhe von 130 mm, einer Breite von 76,2 mm und einer Tiefe von 70 mm erhältlich und eignet sich für die Montage in Festeinbau- und Stecktechnik. Die Schutzart IP40 gewährleistet einen sicheren Betrieb unter verschiedenen Umgebungsbedingungen, während die mechanische Lebensdauer von 20.000 Schaltspielen eine hohe Zuverlässigkeit verspricht. Der 3-polige Schalter ist mit einem thermisch-magnetischen Überstromauslöser TM220 ausgestattet und bietet eine flexible Anschlussmöglichkeit mit einem Querschnitt von bis zu 70 mm². Ideal für den Einsatz in elektrischen Anlagen, Motoren und Starteranwendungen.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Kompaktleistungsschalter
Ausführung des Produkts: Anlagenschutz

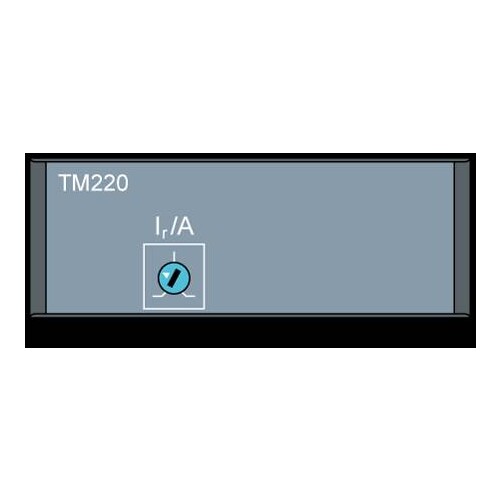

Ausführung des Überstromauslösers: TM220

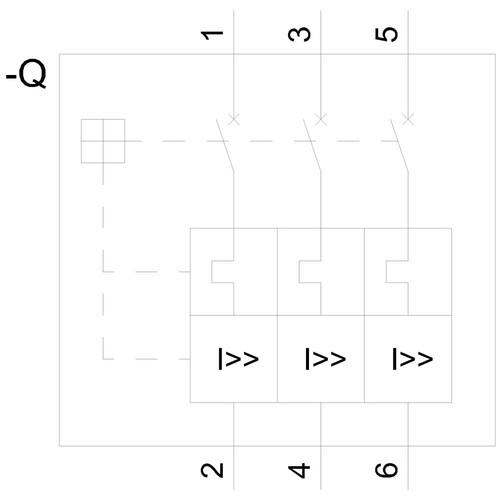

Schutzfunktion des Überstromauslösers: LI
Polzahl: 3
Bemessungsisolationsspannung Ui: 800 V
Maximale Bemessungsbetriebsspannung Ue bei DC: 500 V
Verlustwirkleistung bei Bemessungsstrom: 17,3 W
Verlustleistung je Phasenpol: 5,77 W
mechanische Lebensdauer: 20 000 Schaltspiele
Elektrische Lebensdauer bei AC-1: 9 000 Schaltspiele
N-pol Schutz nachrüstbar: Nein
Ausführung der Erdschlussüberwachung: Ohne
Maximaler Bemessungsdauerstrom der Baugröße: 160 A
Bemessungsdauerstrom Iu: 63 A
Schaltvermögensklasse des Leistungsschalters: S
Ausschaltvermögen bei 415 V: 36 kA
Einschaltvermögen bei 415 V: 75,6 kA

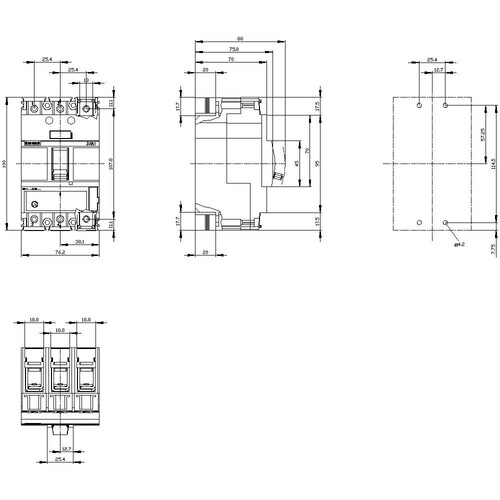

Höhe: 130 mm
Breite: 76,2 mm
Tiefe: 70 mm
Anordnung des elektrischen Anschlusses: vorderseitiger Anschluss
Ausführung des elektrischen Anschlusses: beidseitig Rahmenklemme
Anschlussquerschnitt: 1 x (1.5 - 70 mm²)
Schutzart IP: IP40
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 70 °C
Lagertemperatur minimal: -40 °C
Lagertemperatur maximal: 80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 63 A
Polzahl: 3|63
Überlastauslöser Stromeinstellung: 44|63 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 36|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 630|630 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: 0|630
Position des Anschlusses für Hauptstromkreis: 1
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Nein
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: 0|630
