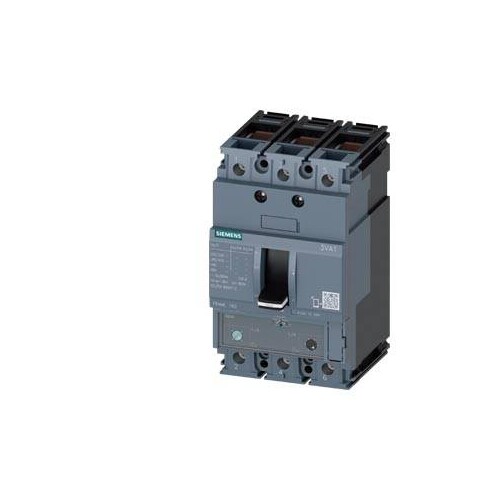

3VA1116-4EF36-0AA0 Siemens MCCB_IEC_BG160_160A_3P_36KA_TM_ ATAM

3VA1116-4EF36-0AA0 Siemens MCCB_IEC_BG160_160A_3P_36KA_TM_ ATAM

Artikelnummer: 26654629

Katalog Art.Nr.: 2034065

VPE: 1 Stk

EAN: 4042948820698

Herkunftsland: CZ

Zolltarifnr.: 85362090

weitere Infos weitere Infos ausblenden

Siemens

Hersteller Art. Nr.: 3VA1116-4EF36-0AA0

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögensklasse S Icu=36kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=160A Überlastschutz Ir=112A...160A Kurzschlussschutz Ii=5...10 x In Klemmenanschluss Kompaktleistungsschalter SENTRON 3VA1 für den effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf. Die Kompaktleistungsschalter 3VA1 sind in 1-, 2-, 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen für die Montage in Festeinbau sowie in Steck-/Einschubtechnik verfügbar. Das modulare und einfach zu montierende Zubehör mit vielfältigen Funktionen ist durchgängig und einheitlich für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA. SENTRON Kompaktleistungsschalter 3VA - Ein System. Für alle Anwendungen.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Siemens Kompaktleistungsschalter 3VA1116-4EF36-0AA0 ist ein zuverlässiger Anlagenschutzschalter mit einer Nennstromstärke von 160 A und einem Schaltvermögen von 36 kA bei 415 V. Ausgestattet mit einem thermomagnetischen Überstromauslöser (TM240) bietet er effektiven Schutz vor Überlast und Kurzschluss. Der Schalter hat eine kompakte Bauform mit Abmessungen von 130 mm in der Höhe, 76,2 mm in der Breite und 70 mm in der Tiefe, was ihn ideal für verschiedene Installationen macht. Mit einer hohen mechanischen Lebensdauer von 20.000 Schaltspielen und einer elektrischen Lebensdauer von 9.000 Schaltspielen bei AC-1 ist er für anspruchsvolle Anwendungen geeignet. Die Schutzart IP40 gewährleistet einen sicheren Betrieb in industriellen Umgebungen. Der Schalter ist für Temperaturen von -25 °C bis 70 °C ausgelegt und bietet vielseitige Anschlussmöglichkeiten mit einem Anschlussquerschnitt von bis zu 70 mm².

Produktinfos

Produkt-Markenname:	SENTRON
Produkt-Bezeichnung:	Kompaktleistungsschalter
Ausführung des Produkts:	Anlagenschutz

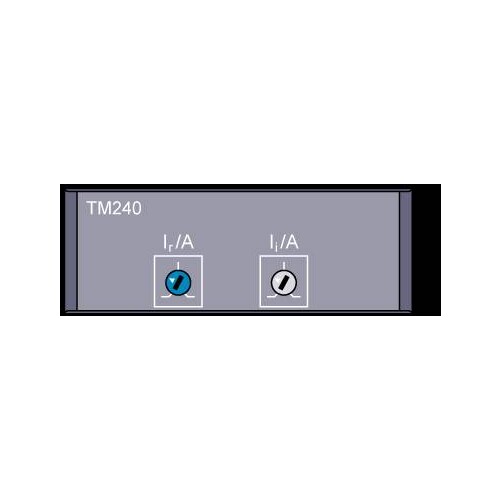

Ausführung des Überstromauslösers:	TM240
Schutzfunktion des Überstromauslösers:	LI
Polzahl:	3
Bemessungsisolationsspannung Ui:	800 V
Maximale Bemessungsbetriebsspannung Ue bei DC:	500 V
Verlustwirkleistung / bei Bemessungsstrom / im Betriebszustand / je Gerät / AC:	38 W
Verlustleistung / bei Bemessungsstrom / bei AC / je Phasenpol / in Betriebszustand:	12,67 W
mechanische Lebensdauer (Schaltspiele) / typisch:	20 000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V 50/60 Hz:	9 000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V 50/60 Hz:	6 300
N-pol Schutz nachrüstbar:	Nein
Ausführung der Erdschlussüberwachung:	Ohne
Maximaler Bemessungsdauerstrom der Baugröße:	160 A
Bemessungsdauerstrom Iu:	160 A
Betriebsstrom bei 40 °C:	160 A
Betriebsstrom bei 45 °C:	160 A
Betriebsstrom bei 50 °C:	160 A
Betriebsstrom bei 55 °C:	158 A
Betriebsstrom bei 60 °C:	155 A
Betriebsstrom bei 65 °C:	153 A
Betriebsstrom bei 70 °C:	150 A
Schaltvermögensklasse des Leistungsschalters:	S
Ausschaltvermögen bei 415 V:	36 kA
Ausschaltvermögen Betriebskurzschlussstrom bei 415 V:	36 kA
Einschaltvermögen Kurzschlussstrom bei 415 V:	75,6 kA

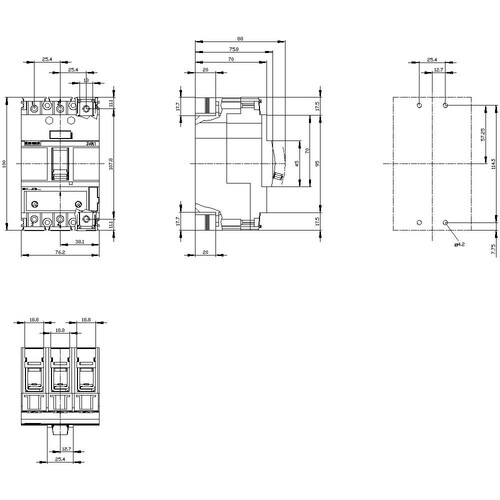

Höhe:	130 mm
Breite:	76,2 mm
Tiefe:	70 mm
Anordnung des elektrischen Anschlusses:	vorderseitiger Anschluss
Ausführung des elektrischen Anschlusses:	beidseitig Rahmenklemme
Anschlussquerschnitt, Rundleiterklemme Cu; mehrdrähtig:	1 x (1.5 - 70 mm²)
Schutzart IP:	IP40
Umgebungstemperatur minimal:	-25 °C
Umgebungstemperatur maximal:	70 °C
Lagertemperatur minimal:	-40 °C
Lagertemperatur maximal:	80 °C
Nettogewicht pro ME:	1,061 kg

Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

3VA9157-0FK25 Siemens TUERKUPPLUNGSDREHANTRIEB, NOT-AUS

Artikelnummer: 26193952

Preisanzeige nur nach Anmeldung

NSYDPA44 Schneider E. Plantasche A4

Artikelnummer: 20103090

Preisanzeige nur nach Anmeldung

88707696 WÖHNER 31158 Reiter-Sicherungs- Lasttrennschalter 3p 60mm D02

Artikelnummer: 21821151

Preisanzeige nur nach Anmeldung

Download

3D / BIM Objekt

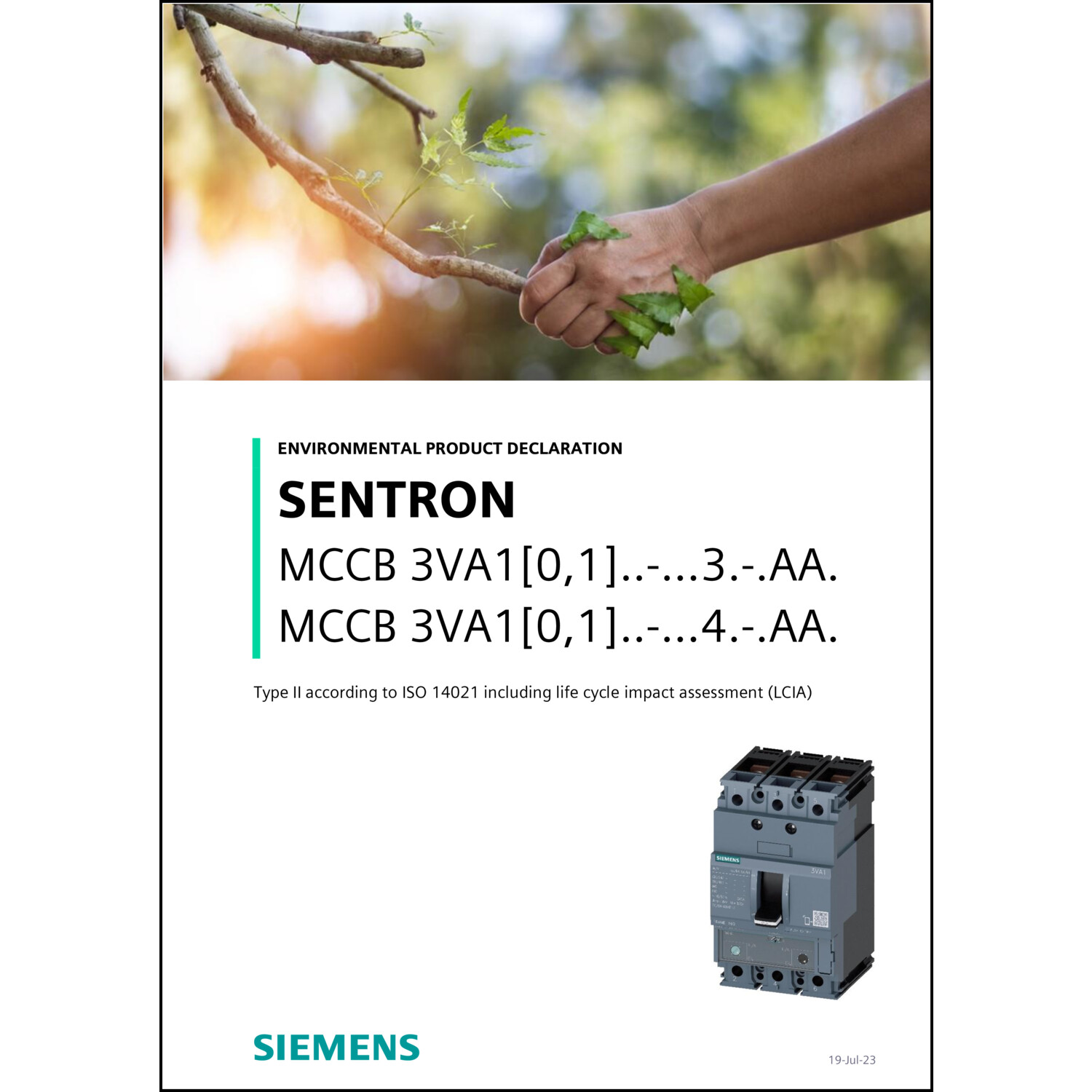

EPD-Erklärung (Environmental Product Declaration)

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3VA1116-4EF36-0AA0

Produktinfos

Bemessungsdauerstrom Iu:	Einbaugerät Festeinbautechnik A
Polzahl:	0\|1600
Überlastauslöser Stromeinstellung:	0 A
Motorantrieb optional:	Ja
Schutzart (IP):	IP40
Gerätebauart:	160
Geeignet für Hutschienenmontage:	0\|160
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:	36\|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:	1 A
Einstellbereich des unverzögerten Kurzschlussauslösers:	800\|1600 A
Integrierter Erdschlussschutz:	Nein
Anzahl der Hilfskontakte als Öffner:	0
Anzahl der Hilfskontakte als Schließer:	0
Anzahl der Hilfskontakte als Wechsler:	1
Ausgelöstmelder vorhanden:	3\|160
Position des Anschlusses für Hauptstromkreis:	1
Ausführung des Betätigungselements:	Kipphebel
Motorantrieb integriert:	Nein
Bemessungsspannung:	690\|690 V
Hutschienenmontage optional:	Nein
Komplettgerät mit Schutzeinheit:	Ja
Mit integriertem Unterspannungsauslöser:	0\|1600
