3VA1112-4EF32-0AA0 Siemens Leistungsschalter 3VA1 IEC Frame 160 Sc

31401784
1 Stk
4042948808870
CZ
85362090
weitere Infos weitere Infos ausblenden
Siemens
3VA1112-4EF32-0AA0
beantwortete(n) Fragen weitere Varianten

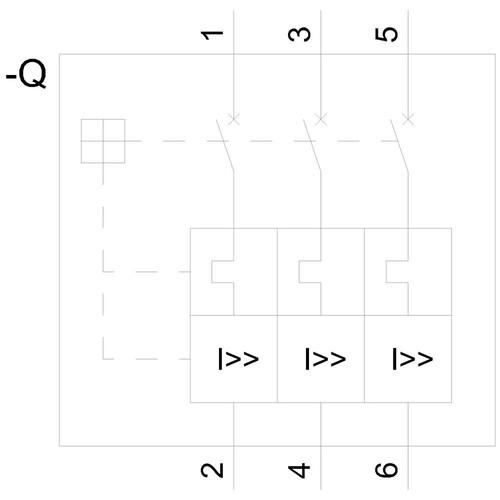

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögensklasse S Icu=36kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=125A Überlastschutz Ir=88A...125A Kurzschlussschutz Ii=5...10 x In Schraubenflachanschluss Kompaktleistungsschalter SENTRON 3VA1 für den effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf. Die Kompaktleistungsschalter 3VA1 sind in 1-, 2-, 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen für die Montage in Festeinbau sowie in Steck-/Einschubtechnik verfügbar. Das modulare und einfach zu montierende Zubehör mit vielfältigen Funktionen ist durchgängig und einheitlich für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA. SENTRON Kompakt­leistungs­schalter 3VA - Ein System. Für alle Anwendungen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3VA1112-4EF32-0AA0 ist ein kompakter Leistungsschalter der Baugröße 160, ideal für industrielle Anwendungen. Mit einer Bemessungsisolationsspannung von 800 V und einem maximalen Bemessungsbetriebsspannung von 500 V DC bietet dieser Schalter hohe Zuverlässigkeit und Sicherheit. Er verfügt über eine Schaltvermögensklasse S mit einem Ausschaltvermögen von 36 kA bei 415 V, was ihn zu einer ausgezeichneten Wahl für den Anlagenschutz macht. Die integrierte Überstromauslösung TM240 gewährleistet effektiven Schutz gegen Überlast und Kurzschluss. Mit einer mechanischen Lebensdauer von bis zu 20.000 Schaltspielen und einer elektrischen Lebensdauer von 9.000 Schaltspielen bei AC-1 ist dieser Leistungsschalter für anspruchsvolle Anwendungen konzipiert. Die kompakten Abmessungen von 130 mm Höhe, 76,2 mm Breite und 70 mm Tiefe sowie die Schutzart IP40 machen ihn besonders vielseitig einsetzbar. Der Schalter ist für den Betrieb in einem Temperaturbereich von -25 °C bis 70 °C geeignet.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Kompaktleistungsschalter
Ausführung des Produkts: Anlagenschutz

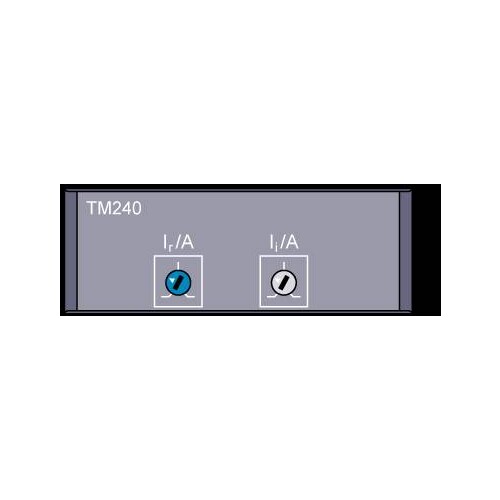

Ausführung des Überstromauslösers: TM240
Schutzfunktion des Überstromauslösers: LI
Polzahl: 3
Bemessungsisolationsspannung Ui: 800 V
Maximale Bemessungsbetriebsspannung Ue bei DC: 500 V
Verlustwirkleistung / bei Bemessungsstrom / im Betriebszustand / je Gerät / AC: 28,1 W
Verlustleistung / bei Bemessungsstrom / bei AC / je Phasenpol / in Betriebszustand: 9,37 W
mechanische Lebensdauer (Schaltspiele) / typisch: 20 000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V 50/60 Hz: 9 000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V 50/60 Hz: 6 300
Maximaler Bemessungsdauerstrom der Baugröße: 160 A
Bemessungsdauerstrom Iu: 125 A
Schaltvermögensklasse des Leistungsschalters: S
Ausschaltvermögen Grenzkurzschlussstrom (Icu) bei 415 V: 36 kA
Ausschaltvermögen Betriebskurzschlussstrom (Ics) bei 415 V: 36 kA
Einschaltvermögen Kurzschlussstrom (Icm) bei 415 V: 75,6 kA

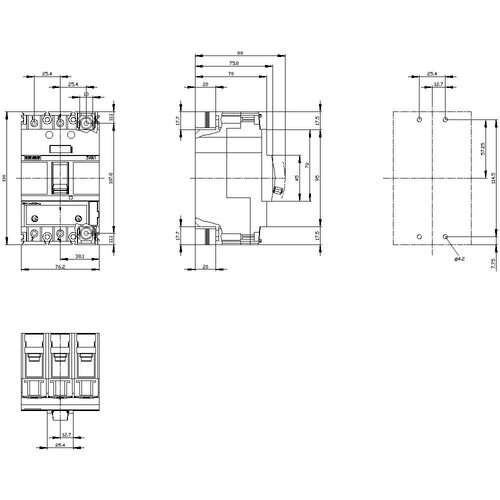

Höhe: 130 mm
Breite: 76,2 mm
Tiefe: 70 mm
Anordnung des elektrischen Anschlusses / für Hauptstromkreis: vorderseitiger Anschluss
Ausführung des elektrischen Anschlusses / für Hauptstromkreis: beidseitiger Schraubenflachanschluss
Schutzart IP / frontseitig: IP40
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 70 °C
Lagertemperatur / minimal: -40 °C
Lagertemperatur / maximal: 80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

26193952
Preisanzeige nur nach Anmeldung
28102026
Preisanzeige nur nach Anmeldung
22498847
Preisanzeige nur nach Anmeldung
26700276
Preisanzeige nur nach Anmeldung
20052760
Preisanzeige nur nach Anmeldung
22667386
Preisanzeige nur nach Anmeldung
20922917
Preisanzeige nur nach Anmeldung
01332877
Preisanzeige nur nach Anmeldung
01332863
Preisanzeige nur nach Anmeldung
20266631
Preisanzeige nur nach Anmeldung
20271013
Preisanzeige nur nach Anmeldung
02150248
Preisanzeige nur nach Anmeldung
20271006
Preisanzeige nur nach Anmeldung
02020321
Preisanzeige nur nach Anmeldung
02019985
Preisanzeige nur nach Anmeldung
02020083
Preisanzeige nur nach Anmeldung
02020279
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

EPD-Erklärung (Environmental Product Declaration)

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3VA1112-4EF32-0AA0

Produktinfos

Bemessungsdauerstrom Iu: Einbaugerät Festeinbautechnik A
Polzahl: 0|1250
Überlastauslöser Stromeinstellung: 0 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: 125
Geeignet für Hutschienenmontage: 0|125
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 36|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 625|1250 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 1
Ausgelöstmelder vorhanden: 3|125
Position des Anschlusses für Hauptstromkreis: 1
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: 0|1250
