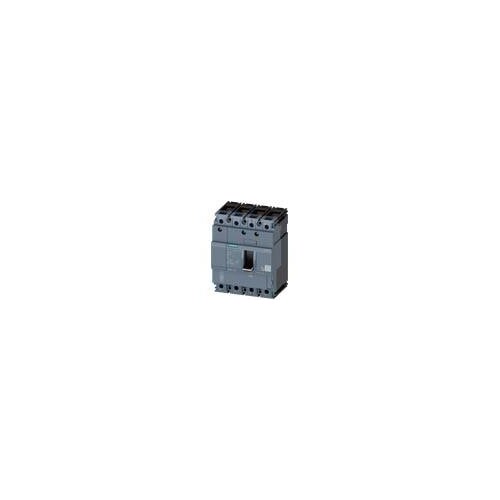

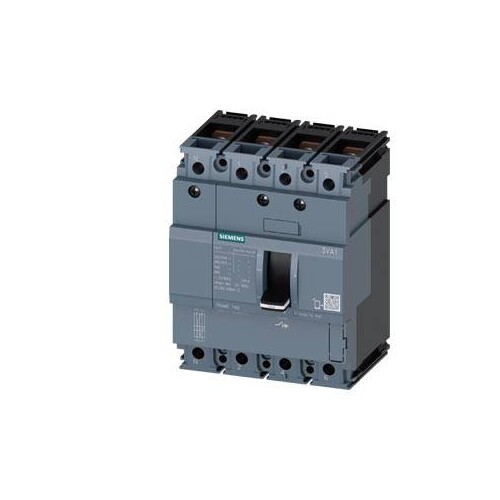

3VA1112-3ED42-0AA0 Siemens Leistungs- schalter IEC Frame 160 Sc, Ir=125A 4-Pol

31401826
1 Stk
4042948813683
CZ
85362090
3VA1112-3ED42-0AA0
beantwortete(n) Fragen weitere Varianten
Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N Icu=25kA @ 415V 4-polig, Anlagenschutz TM210, FTFM, In=125A Überlastschutz Ir=125A fest eingestellt Kurzschlussschutz Ii=10 x In N-Leiter ungeschützt Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
Anmerkungen zur LIMMERT-KI

Der Siemens Kompaktleistungsschalter 3VA1112-3ED42-0AA0 ist ein leistungsstarker 4-poliger Leistungsschalter der IEC-Rahmenbaugröße 160. Mit einem Bemessungsstrom von 125 A und einer Schaltvermögensklasse N bietet er ein Ausschaltvermögen von bis zu 25 kA bei 415 V. Der Schalter ist mit einem thermomagnetischen Überstromauslöser TM210 ausgestattet, der effektiven Schutz gegen Überlast und Kurzschluss gewährleistet. Die kompakte Bauform und die Schraubenflachanschlüsse ermöglichen eine einfache Installation. Mit einer Isolationsspannung von 800 V und einer maximalen Verlustleistung von 28,1 W ist dieser Schalter ideal für industrielle Anwendungen. Die Schutzart IP40 sorgt für zuverlässigen Betrieb in anspruchsvollen Umgebungen, während die mechanische Lebensdauer von bis zu 20.000 Schaltspielen eine langfristige Zuverlässigkeit gewährleistet. Dieser Schalter ist eine hervorragende Wahl für den Anlagenschutz in verschiedenen Anwendungen.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Kompaktleistungsschalter
Ausführung des Produkts: Anlagenschutz
Überstromauslöser: TM210
Schutzfunktion des Überstromauslösers: LI
Polzahl: 4
Isolationsspannung: 800 V
Betriebsspannung DC: 600 V
Betriebsspannung AC: 690 V
Verlustleistung: 28,1 W
mechanische Lebensdauer: 20 000 Schaltspiele
elektrische Lebensdauer bei AC-1 (380/415 V): 9 000 Schaltspiele
elektrische Lebensdauer bei AC-1 (690 V): 6 300 Schaltspiele
Betriebsstrom bei 40 °C: 125 A
Betriebsstrom bei 55 °C: 122 A
Betriebsstrom bei 60 °C: 120 A
Betriebsstrom bei 70 °C: 114 A
Schaltvermögensklasse: N
Ausschaltvermögen bei 415 V: 25 kA
Ausschaltvermögen bei 240 V: 36 kA
Ausschaltvermögen bei 690 V: 7 kA

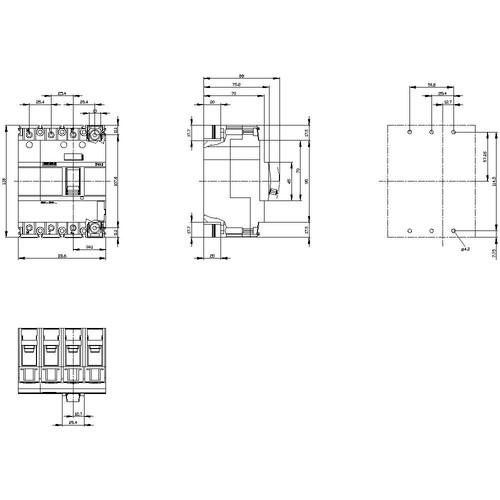

Höhe: 130 mm
Breite: 101,6 mm
Tiefe: 70 mm
Schutzart (IP): IP40
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 70 °C
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 125 A
Polzahl: 4|125
Überlastauslöser Stromeinstellung: 125|125 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 25|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 1250|1250 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: 0|1250
Position des Anschlusses für Hauptstromkreis: 1
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: 0|1250
