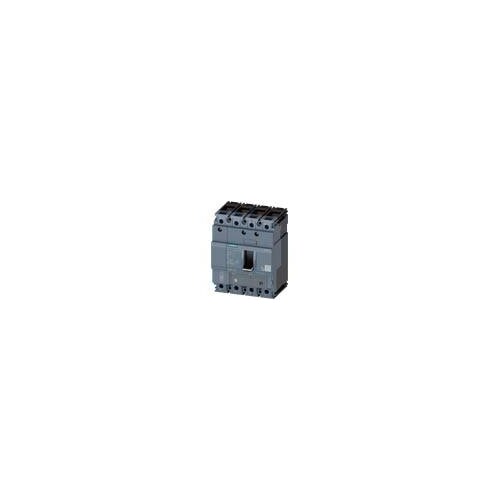

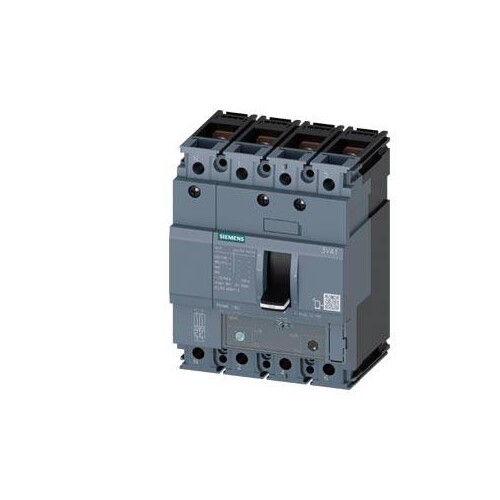

3VA1110-5GF42-0AA0 Siemens Leistungsschalter 3VA1 IEC Frame 160 Sc

31405396
1 Stk
4042948815861
CZ
85362090
weitere Infos weitere Infos ausblenden
Siemens
3VA1110-5GF42-0AA0
beantwortete(n) Fragen weitere Varianten
Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse M Icu=55kA @ 415V 4-polig, Anlagenschutz TM240, ATAM, In=100A Überlastschutz Ir=70A...100A Kurzschlussschutz Ii=5...10 x In N-Leiterschutz 100% Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3VA1110-5GF42-0AA0 ist ein kompakter Leistungsschalter der IEC-Baugröße 160, der in industriellen Anwendungen einen zuverlässigen Anlagenschutz bietet. Mit einer Bemessungsisolationsspannung von 800 V und einer maximalen Betriebsspannung von 600 V DC ist dieser Schalter für anspruchsvolle Umgebungen konzipiert. Er verfügt über eine Schaltvermögensklasse M mit einem Ausschaltvermögen von 55 kA bei 415 V und ist für einen Bemessungsstrom von 100 A ausgelegt. Die mechanische Lebensdauer beträgt typischerweise 20.000 Schaltspiele, während die elektrische Lebensdauer bei 9.000 Schaltspielen liegt. Der Schalter ist mit einem beidseitigen Schraubenflachanschluss ausgestattet und erfüllt die Schutzart IP40, was ihn ideal für den Einsatz in rauen Umgebungen macht. Mit einer Temperaturbeständigkeit von -25 °C bis 70 °C ist er vielseitig einsetzbar und bietet eine hohe Zuverlässigkeit in verschiedenen Anwendungen.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Kompaktleistungsschalter
Ausführung des Produkts: Anlagenschutz

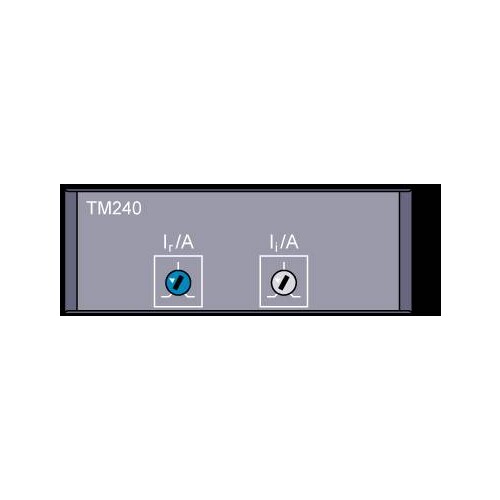

Ausführung des Überstromauslösers: TM240
Schutzfunktion des Überstromauslösers: LI

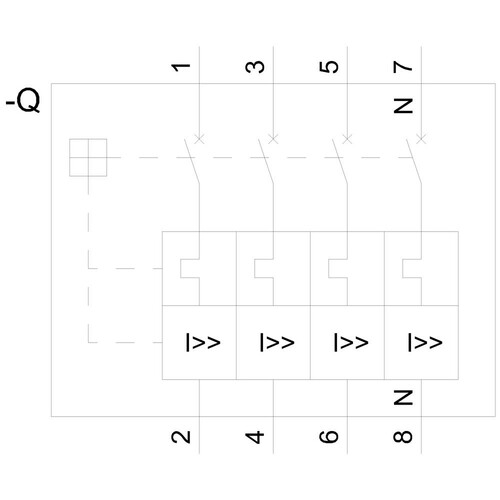

Polzahl: 4
Bemessungsisolationsspannung Ui: 800 V
Maximale Bemessungsbetriebsspannung Ue bei DC: 600 V
Verlustwirkleistung bei Bemessungsstrom: 25 W
Verlustleistung bei AC pro Phasenpol: 8,33 W
mechanische Lebensdauer: 20 000 Schaltspiele
Elektrische Lebensdauer bei AC-1 (380/415 V): 9 000 Schaltspiele
Elektrische Lebensdauer bei AC-1 (690 V): 6 300 Schaltspiele
N-pol Schutz nachrüstbar: Nein
Ausführung der Erdschlussüberwachung: Ohne
Maximaler Bemessungsdauerstrom der Baugröße: 160 A
Bemessungsdauerstrom Iu: 100 A
Betriebsstrom bei 40 °C: 100 A
Betriebsstrom bei 45 °C: 100 A
Betriebsstrom bei 50 °C: 100 A
Betriebsstrom bei 55 °C: 98 A
Betriebsstrom bei 60 °C: 96 A
Betriebsstrom bei 65 °C: 94 A
Betriebsstrom bei 70 °C: 91 A
Schaltvermögensklasse des Leistungsschalters: M
Ausschaltvermögen bei 415 V: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom bei 415 V: 55 kA
Einschaltvermögen Kurzschlussstrom bei 415 V: 121 kA
einstellbarer Ansprechwert Strom Ii min.: 500 A
einstellbarer Ansprechwert Strom Ii max.: 1 000 A
Ausführung des N-Leiterschutzes: 100%

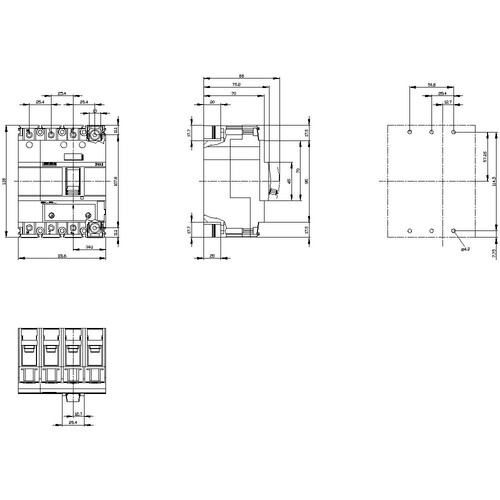

Höhe: 130 mm
Breite: 101,6 mm
Tiefe: 70 mm
Anordnung des elektrischen Anschlusses: vorderseitiger Anschluss
Ausführung des elektrischen Anschlusses: beidseitiger Schraubenflachanschluss
Anschlussquerschnitt min.: 12 x 1 mm
Anschlussquerschnitt max.: 17 x 6,5 mm
Schutzart IP: IP40
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 70 °C
Lagertemperatur minimal: -40 °C
Lagertemperatur maximal: 80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

31405403
Preisanzeige nur nach Anmeldung
31405410
Preisanzeige nur nach Anmeldung
23008692
Preisanzeige nur nach Anmeldung
31405417
Preisanzeige nur nach Anmeldung
31405424
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

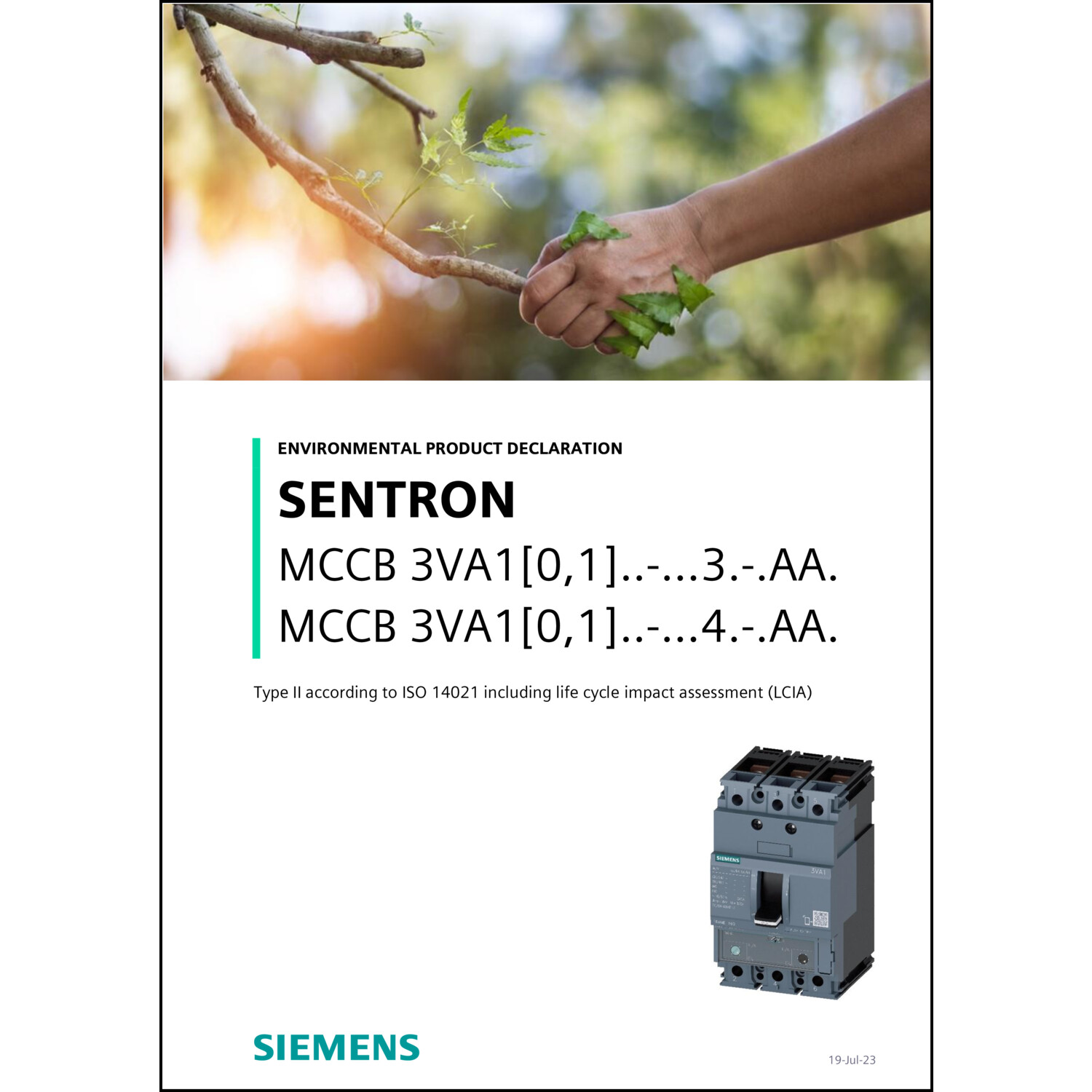

EPD-Erklärung (Environmental Product Declaration)

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3VA1110-5GF42-0AA0

Produktinfos

Bemessungsdauerstrom Iu: Einbaugerät Festeinbautechnik A
Polzahl: 0|1000
Überlastauslöser Stromeinstellung: 0 A
Motorantrieb optional: Ja
Schutzart (IP): IP40
Gerätebauart: 100
Geeignet für Hutschienenmontage: 0|100
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 55|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 500|1000 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 1
Ausgelöstmelder vorhanden: 4|100
Position des Anschlusses für Hauptstromkreis: 1
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Nein
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: 0|1000
