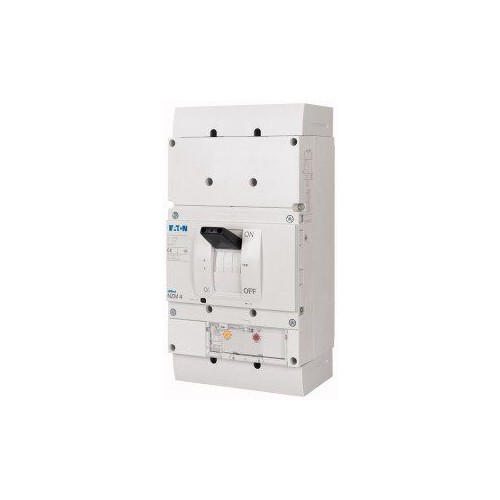

265762 EATON NZMN4-AE1600 Lasttrennschalter 3p 1600A

20092842
1426369
1 Stk
4015082657628
RO
8536209090
NZMN4-AE1600 Leistungsschalter 3p 1600A
Anmerkungen zur LIMMERT-KI

Der Eaton NZMN4-AE1600 ist ein leistungsstarker dreipoliger Leistungsschalter mit einer Nennstromstärke von 1600 A, ideal für industrielle Anwendungen. Mit einer kompakten Baugröße von 401 mm in der Tiefe, 207 mm in der Höhe und 210 mm in der Breite bietet dieser Schalter eine robuste Lösung für den Schutz von elektrischen Systemen. Er ist für die Verwendung in nicht geerdeten Versorgungsnetzen bei 525 V ausgelegt und erfüllt die Anforderungen der IEC/EN 60947. Der Schalter verfügt über einen Schraubanschluss und ist nicht für die Hutschienenmontage geeignet. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen konzipiert. Der optionale Motorantrieb ermöglicht eine flexible Integration in verschiedene Systeme. Vertrauen Sie auf die Qualität und Zuverlässigkeit von Eaton für Ihre elektrischen Schaltlösungen.

Produktinfos

Typ: Leistungsschalter
Polzahl: 3
Bemessungsdauerstrom Iu: 1600 A
Überlastauslöser Stromeinstellung: 800 - 1600 A
Motorantrieb: optional
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Schraubanschluss
Geeignet für Hutschienenmontage: Nein
Produktlänge: 401 mm
Produkthöhe: 207 mm
Produktbreite: 210 mm
Produktgewicht: 19,44 kg
Nennspannung: 690 V
Nennisolationsspannung (Ui): 1000 V AC
Nennstoßfestigkeitsspannung (Uimp) bei Hauptkontakten: 8000 V
Nennkurzzeitstromfestigkeit (t = 1 s): 19,2 kA
Maximaler Kurzschlussstrom (Icm) bei 400 V: 105 kA
Betriebstemperatur - min: -25 °C
Betriebstemperatur - max: 70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 1600 A
Polzahl: 3
Überlastauslöser Stromeinstellung: 800|1600 A
Motorantrieb optional: Ja
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Schraubanschluss
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 37 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 0|0 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 3200|19200 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Nein
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Kipphebel
Motorantrieb integriert: Nein
Bemessungsspannung: 690|690 V
Hutschienenmontage optional: Nein
Komplettgerät mit Schutzeinheit: Ja
Mit integriertem Unterspannungsauslöser: Nein
