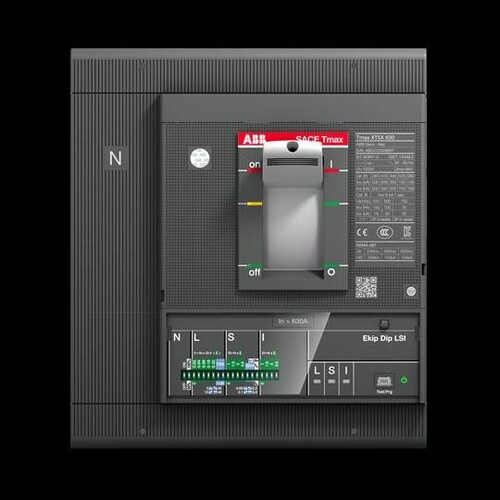

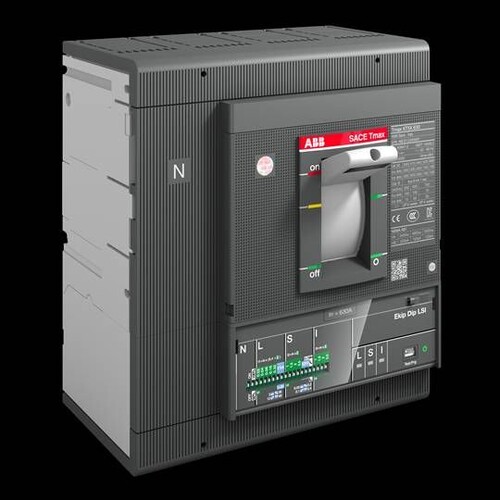

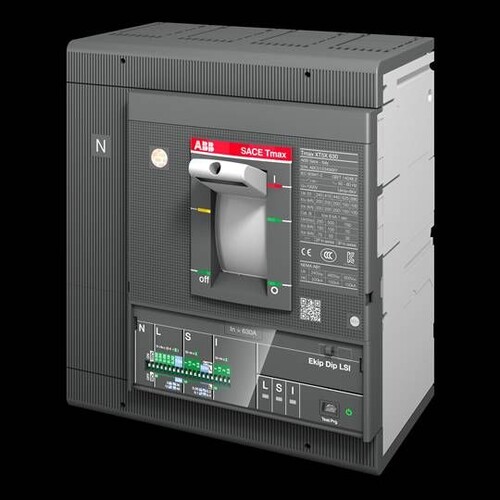

1SDA100466R1 ABB XT5S 400 Ekip Dip LS/I In=400A 4P FF

31439654
3052966
1 Stk
8056221005432
IT
85362090
ABB
XT5S400EkipDLS/I40
beantwortete(n) Fragen weitere Varianten
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),, Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107). Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
Anmerkungen zur LIMMERT-KI

Der ABB XT5S 400 Ekip Dip LS/I ist ein kompakter Leistungsschalter, der für den Schutz von Energieverteilungen und elektrischen Anlagen konzipiert wurde. Mit einem Nennstrom von 400 A und einer robusten Bauform für die feste Installation ist dieser Schalter ideal für den Einsatz in industriellen Anwendungen. Die vier Pole und die Schutzart IP20 sorgen für hohe Zuverlässigkeit und Sicherheit. Der XT5S 400 bietet eine hohe Kurzschlussfestigkeit von bis zu 50 kA bei 400 V AC und eine mechanische Haltbarkeit von 20.000 Zyklen, was ihn zu einer langlebigen Lösung für anspruchsvolle Umgebungen macht. Darüber hinaus ermöglicht die Ekip Dip LS/I Auslösung eine präzise Steuerung und Überwachung des Stromflusses. Dank seiner kompakten Abmessungen von 186 mm Breite, 205 mm Höhe und 103,5 mm Tiefe ist er einfach zu installieren und zu integrieren.

Produktinfos

Typ: Kompaktleistungsschalter
Nennstrom (Iu): 400 A
Anzahl der Pole: 4
Bauform: Festeinbautechnik
Schutzart (IP): IP20
Abmessungen (B x H x T): 186 mm x 205 mm x 103,5 mm
Gewicht: 6,4 kg
Rated Operational Voltage: 690 V AC
Rated Insulation Voltage: 1000 V
Rated Short-circuit Breaking Capacity (Icu) bei 400 V AC: 50 kA
Rated Short-time Withstand Current (Icw): 6 kA
Release Type: Ekip Dip LS/I
Release Performance Level: S
Power Loss: 19 W
Electrical Durability: 7000 cycles
Mechanical Durability: 20000 cycles
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 400 A
Polzahl: 4
Mit Unterspannungsauslöser: Nein
Überlastauslöser Stromeinstellung: 160|400 A
Motorantrieb optional: Ja
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 50 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 400|4000 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 400|4000 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Nein
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Motorantrieb integriert: Nein
Bemessungsspannung: 220|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Ja
