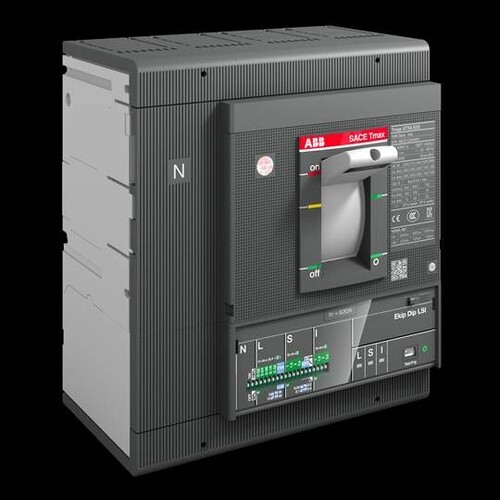

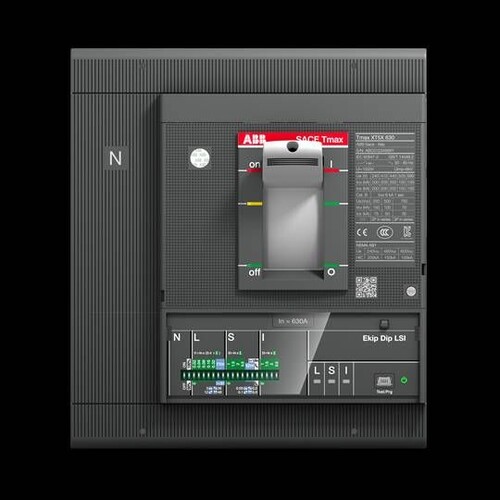

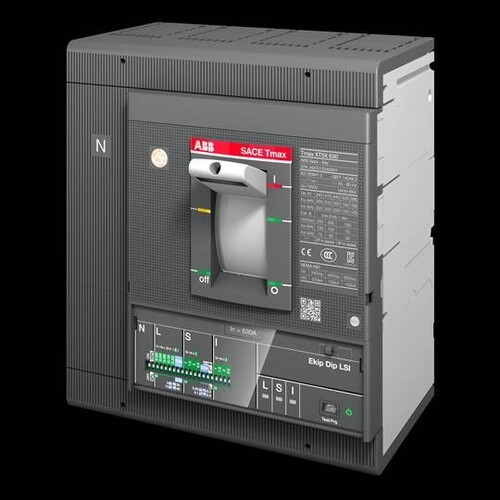

1SDA100396R1 ABB XT5N 400 Ekip Dip LS/I In=400A 4P FF

31150904
3052904
1 Stk
8056221004732
IT
85362090
ABB
XT5N400EkipDLS/I40
beantwortete(n) Fragen weitere Varianten
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),, Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107). Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
Anmerkungen zur LIMMERT-KI

Der ABB XT5N 400 Ekip Dip LS/I ist ein kompakter Leistungsschalter, der für den Schutz von Energieverteilungen und elektrischen Anlagen konzipiert ist. Mit einem Nennstrom von 400 A und einer vierpoligen Konfiguration bietet dieser Schalter eine zuverlässige Leistung in anspruchsvollen Anwendungen. Die Schutzart IP20 gewährleistet, dass das Gerät in geschützten Umgebungen eingesetzt werden kann. Mit kompakten Abmessungen von 186 mm Breite, 205 mm Höhe und 103,5 mm Tiefe ist der Schalter leicht zu installieren. Die Nennbetriebswechselspannung von 690 V AC und die Nennimpulsfestigkeit von 8 kV machen ihn ideal für industrielle Anwendungen. Der XT5N 400 ist mit einem Überlastauslöser ausgestattet und ermöglicht eine einfache Integration in bestehende Systeme. Dank der robusten Bauweise und der hohen elektrischen und mechanischen Beständigkeit ist dieser Leistungsschalter eine ausgezeichnete Wahl für den langfristigen Einsatz.

Produktinfos

Gerätetyp: Kompaktleistungsschalter
Nennstrom (Iu): 400 A
Polzahl: 4
Schutzart (IP): IP20
Breite: 186 mm
Höhe: 205 mm
Tiefe: 103,5 mm
Gewicht: 6,4 kg
Nennimpulsfestigkeit (Uimp): 8 kV
Nennisolationsspannung (Ui): 1000 V
Nennbetriebswechselspannung: 690 V AC
Kurzschluss-Breaking-Kapazität (Icu) bei 400 V AC: 36 kA
Kurzzeit-Beständigkeit (Icw): 6 kA
Überlastauslöser Stromeinstellung: 160|400 A
Montageart: Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 400 A
Polzahl: 4
Mit Unterspannungsauslöser: Nein
Überlastauslöser Stromeinstellung: 160|400 A
Motorantrieb optional: Ja
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 36 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 400|4000 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 400|4000 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Nein
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Motorantrieb integriert: Nein
Bemessungsspannung: 220|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Ja
