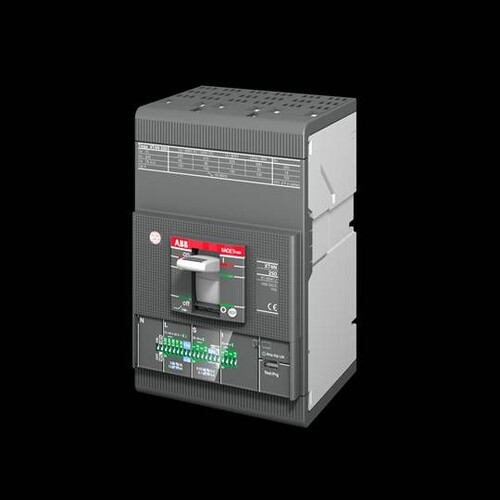

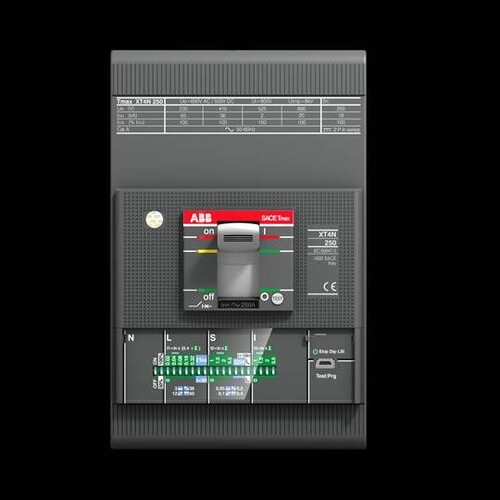

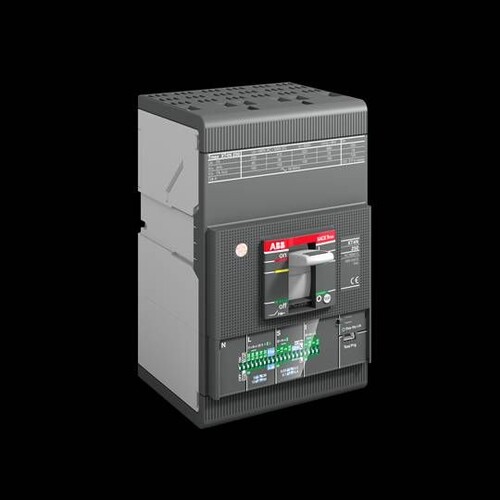

1SDA068485R1 Stotz XT4S 250 Ekip LSI In=250A 3p F F

24525320
4658653
1 Stk
8015644023911
IT
85362090
ABB
XT4S 250 Ekip LSI In
beantwortete(n) Fragen weitere Varianten
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),, Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107). Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
Anmerkungen zur LIMMERT-KI

Der XT4S 250 Ekip LSI ist ein kompakter Leistungsschalter, der für den Anlagenschutz in Wechsel- und Gleichstromnetzen konzipiert wurde. Mit einem Nennstrom von 250 A und einer Nennspannung von bis zu 690 V bietet er zuverlässigen Schutz für Energieverteilungen, Kabel, Generatoren und Motoren. Der Leistungsschalter ist in einem robusten Gehäuse mit der Schutzart IP20 untergebracht und hat kompakte Abmessungen von 105 mm Breite, 160 mm Höhe und 82,5 mm Tiefe. Dank der mechanischen Haltbarkeit von 25.000 Zyklen und der elektrischen Haltbarkeit von 8.000 Zyklen ist er für den intensiven Einsatz geeignet. Die Auslösung erfolgt über den Ekip LSI Mechanismus, was ihn zu einer idealen Wahl für anspruchsvolle Anwendungen macht.

Produktinfos

Nennstrom (In): 250 A
Anzahl der Pole: 3
Nennspannung (Ur): 690 V
Nennfrequenz (f): 50 / 60 Hz
Rated Impulse Withstand Voltage (Uimp): 8 kV
Nennisolationsspannung (Ui): 1000 V
Nennbetriebswechselspannung: 690 V AC
Schutzart (IP): IP20
Abmessungen (B x H x T): 105 mm x 160 mm x 82,5 mm
Gewicht: 2,326 kg
Mechanische Haltbarkeit: 25000 Zyklen
Elektrische Haltbarkeit: 8000 Zyklen
Auslöseart: Ekip LSI
Anschlussart: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 250 A
Polzahl: 3
Mit Unterspannungsauslöser: Nein
Überlastauslöser Stromeinstellung: 100|250 A
Motorantrieb optional: Ja
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 50 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 250|2500 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 250|2500 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Nein
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Motorantrieb integriert: Nein
Bemessungsspannung: 220|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Ja
