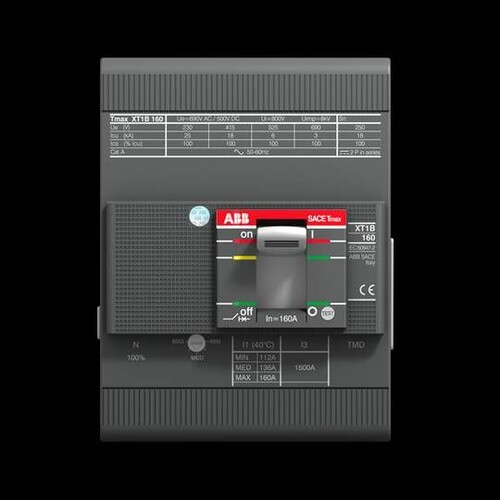

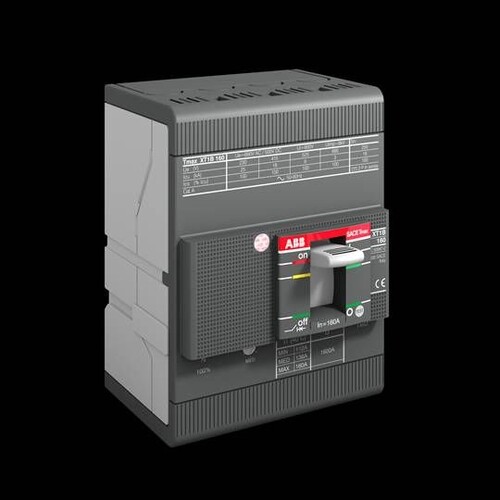

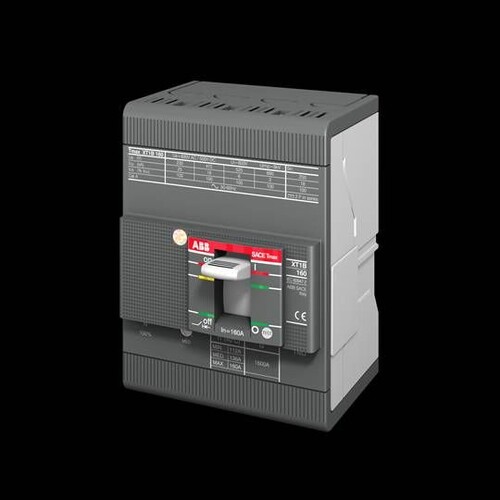

1SDA067409R1 ABB Sace XT1C 160 TMD 125-1250 4p F F InN=100% Lasttrennsch.

22722287
4657770
1 Stk
8015644013035
IT
85362090
ABB
XT1C 160 TMD 125-125
beantwortete(n) Fragen weitere Varianten
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),, Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107). Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
Anmerkungen zur LIMMERT-KI

Der ABB Sace XT1C 160 TMD ist ein kompakter Leistungsschalter, der für den Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren konzipiert ist. Mit einem Nennstrom von 160 A und einer vierpoligen Bauart bietet dieser Schalter eine zuverlässige Leistung bei einer Nennspannung von bis zu 690 V. Die thermomagnetische Auslösung sorgt für eine schnelle Reaktion auf Überlastbedingungen. Mit einer Schutzart von IP20 ist der Schalter für den Einsatz in geschützten Umgebungen geeignet. Der XT1C 160 TMD ist einfach zu installieren, da er über Bolzenanschlüsse verfügt und nicht für die Hutschienenmontage geeignet ist. Er erfüllt die Anforderungen der EN 60947-2 und EN 60947-3 Normen und ist somit ideal für industrielle Anwendungen.

Produktinfos

Bauart: Kompaktleistungsschalter
Nennstrom (Iu): 160 A
Polzahl: 4
Überlastauslöser Stromeinstellung: 87,5...125 A
Schutzart (IP): IP20
Gerätebauart: Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Nennspannung (Ur): 690 V
Nennfrequenz (f): 50 / 60 Hz
Nennstoßspannung (Uimp): 8 kV
Mechanische Dauerhaltbarkeit: 25000 Zyklen
Elektrische Dauerhaltbarkeit: 8000 Zyklen
Leistungsaufnahme pro Pol: 10,7 W
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 160 A
Polzahl: 4
Mit Unterspannungsauslöser: Nein
Überlastauslöser Stromeinstellung: 125|87.5 A
Motorantrieb optional: Ja
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 25 kA
Einstellbereich des unverzögerten Kurzschlussauslösers: 1250|1250 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Nein
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Motorantrieb integriert: Nein
Bemessungsspannung: 220|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Ja
