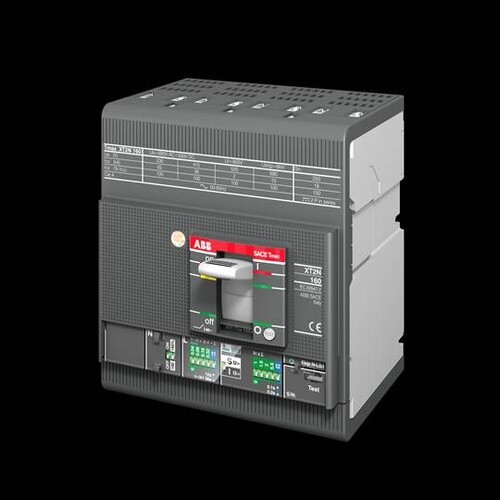

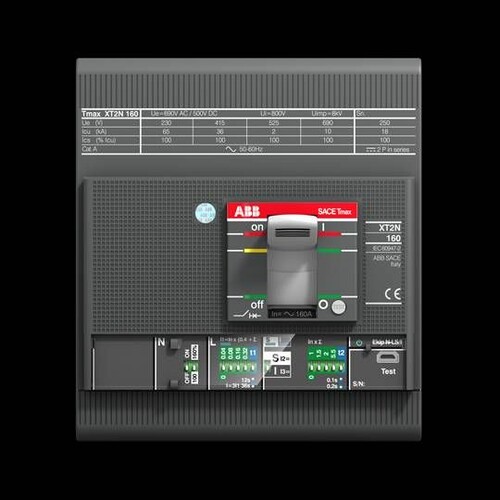

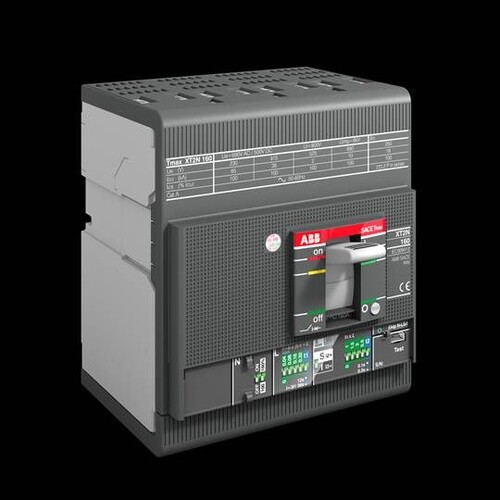

1SDA067092R0001 ABB XT2N 160 Ekip LS/I In=63A 4p F F

32319960
4658031
1 Stk
8015644009977
IT
85362090
ABB
XT2N 160 Ekip LS/I I
beantwortete(n) Fragen weitere Varianten
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),, Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107). Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
Anmerkungen zur LIMMERT-KI

Der ABB XT2N 160 Ekip LS/I ist ein kompakter Leistungsschalter, der für den Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren konzipiert wurde. Mit einem Nennstrom von 160 A und einer Nennspannung von 690 V bietet dieser vierpolige Schalter zuverlässige Leistung in industriellen Anwendungen. Die Schutzart IP20 sorgt für eine angemessene Sicherheit in geschützten Umgebungen. Mit Abmessungen von 120 mm Breite, 130 mm Höhe und 82,5 mm Tiefe ist der XT2N 160 einfach zu installieren und zu integrieren. Der Schalter verfügt über eine elektrische Haltbarkeit von 8000 Zyklen und eine mechanische Haltbarkeit von 25000 Zyklen, was ihn zu einer langlebigen Lösung macht. Der Anschluss erfolgt über Bolzenanschlüsse, jedoch ist er nicht für die Hutschienenmontage geeignet. Der XT2N 160 ist die ideale Wahl für anspruchsvolle Anwendungen in der Stromverteilung.

Produktinfos

Gerätetyp: Kompaktleistungsschalter
Nennstrom (Iu): 160 A
Nennspannung (Ur): 690 V
Nennfrequenz (f): 50 / 60 Hz
Anzahl der Pole: 4
Schutzart (IP): IP20
Abmessungen (B x H x T): 120 mm x 130 mm x 82,5 mm
Gewicht: 2,028 kg
Öffnungszeit: 15 ms
Elektrische Haltbarkeit: 8000 Zyklen
Mechanische Haltbarkeit: 25000 Zyklen
Auslöser Typ: EL
Anschlussart: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 160 A
Polzahl: 4
Mit Unterspannungsauslöser: Nein
Überlastauslöser Stromeinstellung: 63|25.2 A
Motorantrieb optional: Ja
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 36 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 63|630 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 63|630 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Nein
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Motorantrieb integriert: Nein
Bemessungsspannung: 220|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Ja
