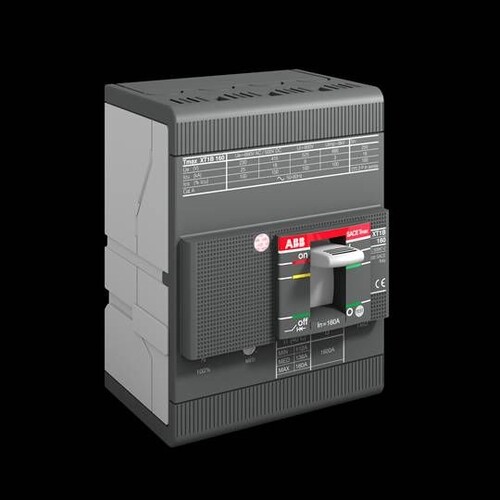

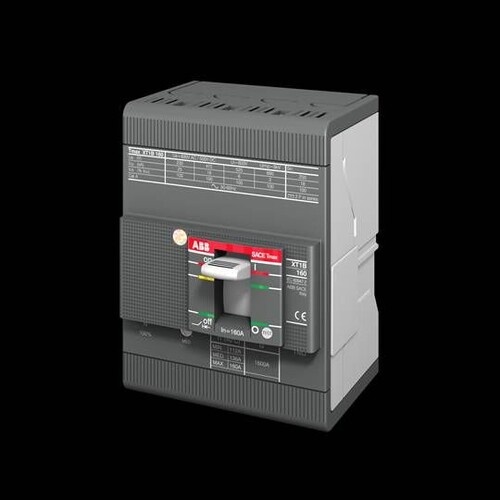

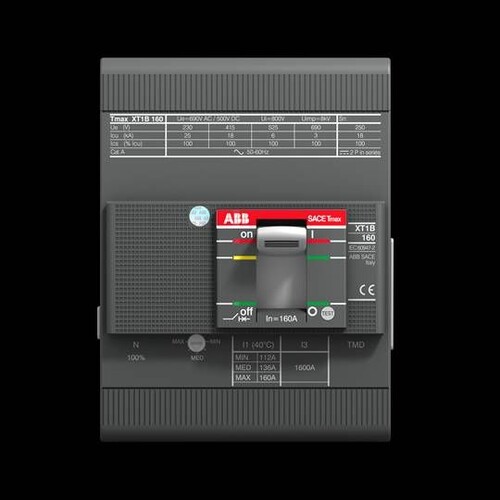

1SDA066821R1 ABB XT1B 160 TMD 160 1600 4p F F InN=100%

28287456
4025782
1 Stk
8015644007287
IT
85362090
ABB
XT1B 160 TMD 160-160
beantwortete(n) Fragen weitere Varianten
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),, Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107). Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
Anmerkungen zur LIMMERT-KI

Der ABB XT1B 160 TMD ist ein kompakter Leistungsschalter, der für den Schutz von Energieverteilungen und elektrischen Anlagen konzipiert ist. Mit einem Nennstrom von 160 A und vier Polen bietet er zuverlässige Leistung in einem kompakten Format von 101,6 mm Breite, 130 mm Höhe und 70 mm Tiefe. Der Schalter ist mit einer thermomagnetischen Auslösung ausgestattet und bietet eine hohe Kurzschlussfestigkeit von bis zu 25 kA bei 230 V AC. Er ist für den Einsatz in AC/DC-Anwendungen geeignet und erfüllt die Anforderungen der Normen IEC. Mit einer mechanischen Haltbarkeit von 25000 Zyklen und einer elektrischen Haltbarkeit von 8000 Zyklen ist der XT1B 160 TMD eine robuste Wahl für industrielle Anwendungen. Die Schutzart IP20 sorgt dafür, dass der Schalter in geschützten Umgebungen eingesetzt werden kann.

Produktinfos

Gerätetyp: Kompaktleistungsschalter
Nennstrom (In): 160 A
Anzahl der Pole: 4
Bauform: Festeinbaugerät
Breite: 101,6 mm
Höhe: 130 mm
Tiefe: 70 mm
Gewicht: 1,381 kg
Schutzart (IP): IP20
Nennspannung (Ur): 690 V
Nennfrequenz (f): 50/60 Hz
Kurzschlussstrom (Icu) bei 230 V AC: 25 kA
Kurzschlussstrom (Icu) bei 400 V AC: 18 kA
Kurzschlussstrom (Icu) bei 500 V AC: 8 kA
Kurzschlussstrom (Icu) bei 690 V AC: 3 kA
Auslöseart: Thermomagnetisch (TMD)
Einschaltstrom: 1600 A
Mechanische Haltbarkeit: 25000 Zyklen
Elektrische Haltbarkeit: 8000 Zyklen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 160 A
Polzahl: 4
Mit Unterspannungsauslöser: Nein
Überlastauslöser Stromeinstellung: 112|160 A
Motorantrieb optional: Ja
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 18 kA
Einstellbereich des unverzögerten Kurzschlussauslösers: 1600|1600 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Nein
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Motorantrieb integriert: Nein
Bemessungsspannung: 220|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Ja
