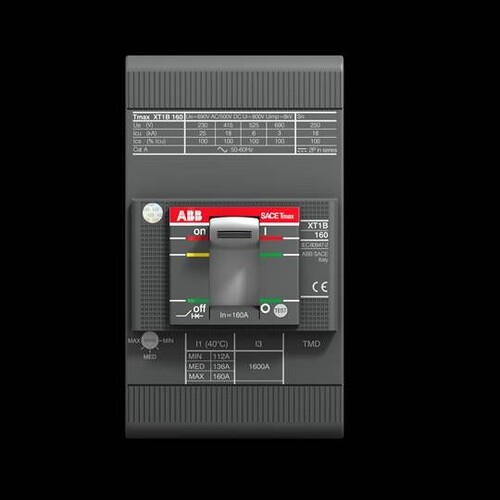

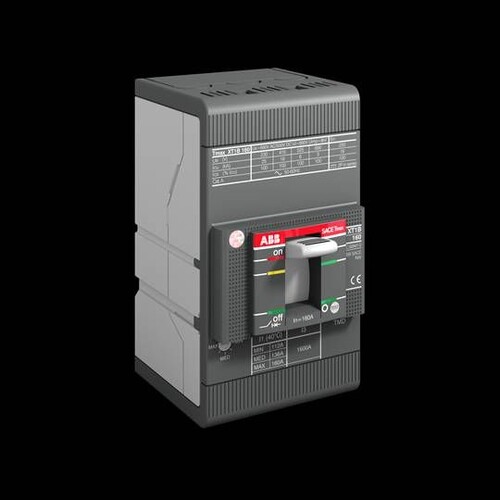

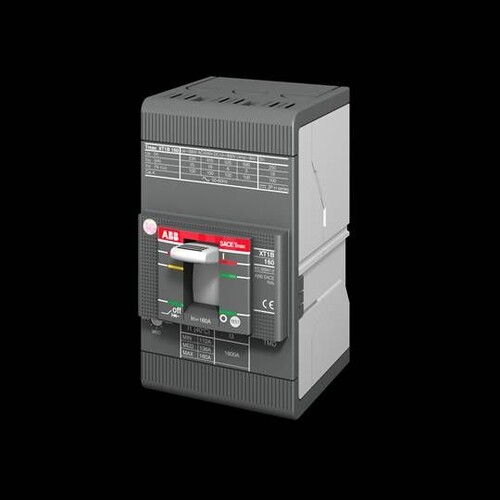

1SDA066809R1 ABB XT1B 160 TMD 160 1600 3p F F

26500671
4104770
1 Stk
8015644694494
IT
85362090
ABB
XT1B 160 TMD 160-160
beantwortete(n) Fragen weitere Varianten
Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),, Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107). Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.
Anmerkungen zur LIMMERT-KI

Der ABB XT1B 160 TMD ist ein kompakter Leistungsschalter, der für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einem Nennstrom von 160 A und einer Schutzart von IP20 bietet er zuverlässigen Schutz in elektrischen Verteilungen. Der Schalter ist dreipolig und verfügt über eine thermomagnetische Auslösung, die eine hohe Betriebssicherheit gewährleistet. Dank seiner robusten Bauweise und der Möglichkeit zur Bolzenanschlussmontage ist er ideal für feste Installationen geeignet. Der XT1B 160 TMD erfüllt die Anforderungen der Norm EN 60947-2 und ist somit für den Einsatz in verschiedenen Stromnetzen geeignet. Mit einer hohen Kurzschlussfestigkeit von bis zu 25 kA bei 220 V AC ist dieser Leistungsschalter eine ausgezeichnete Wahl für den Schutz von Kabeln, Generatoren und Motoren. Die Integration von Bluetooth- und Ekip-Konnektivität ermöglicht eine einfache Überwachung und Steuerung über mobile Geräte.

Produktinfos

Nennstrom (Iu): 160 A
Anzahl der Pole: 3
Schutzart (IP): IP20
Gerätebauart: Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Bemessungsdauerstrom: 160 A
Überlastauslöser Stromeinstellung: 112|160 A
Motorantrieb optional: Ja
Rated Voltage (Ur): 690 V
Rated Insulation Voltage (Ui): 800 V
Rated Impulse Withstand Voltage (Uimp): 8 kV
Rated Service Short-Circuit Breaking Capacity (Ics): 25 kA (220 V AC)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 160 A
Polzahl: 3
Mit Unterspannungsauslöser: Nein
Überlastauslöser Stromeinstellung: 112|160 A
Motorantrieb optional: Ja
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Bolzenanschluss
Geeignet für Hutschienenmontage: Nein
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 18 kA
Einstellbereich des unverzögerten Kurzschlussauslösers: 1600|1600 A
Integrierter Erdschlussschutz: Nein
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Ausgelöstmelder vorhanden: Nein
Position des Anschlusses für Hauptstromkreis: vorne
Ausführung des Betätigungselements: Knebel
Motorantrieb integriert: Nein
Bemessungsspannung: 220|690 V
Hutschienenmontage optional: Ja
Komplettgerät mit Schutzeinheit: Ja
