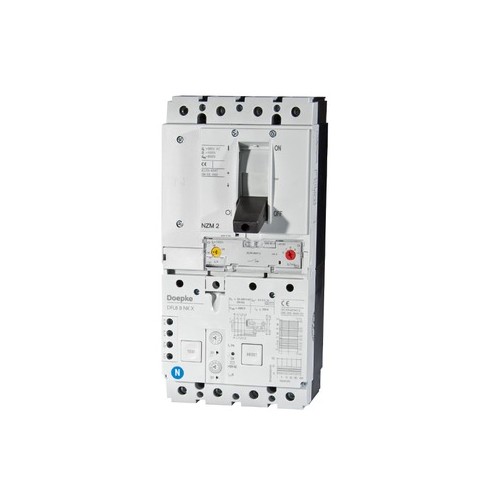

09219783 Doepke FI/Leistungsschalter Typ B einstellbar DFL8 250-4/X-B SK 250A

23470559
4837784
1 Stk
4014712153639
85363090
09219783
beantwortete(n) Fragen weitere Varianten
DFL8 250-4/X-B NK
Anmerkungen zur LIMMERT-KI

Der Doepke FI/Leistungsschalter Typ B DFL8 250-4/X-B SK ist ein hochmoderner Leistungsschalter mit integriertem Fehlerstromschutz, der für Bemessungsströme bis zu 250 A ausgelegt ist. Er bietet eine einstellbare Fehlerstromempfindlichkeit von 0,3 A bis 1 A und ist für den Einsatz in anspruchsvollen elektrischen Anlagen konzipiert. Mit einer hohen Kurzschlussfestigkeit von bis zu 85 kA bei 240 V AC gewährleistet er zuverlässigen Schutz gegen Überstrom und Fehlerströme. Der Schalter ist vierpolig und kann bei einer maximalen Betriebsspannung von 440 V AC betrieben werden. Dank seiner kompakten Bauweise und der IP20 Schutzart ist er ideal für die Wandmontage in industriellen Anwendungen. Die integrierte Hilfsschaltung und die hohe Toleranz gegenüber Spannungsschwankungen machen ihn zu einer ausgezeichneten Wahl für den Schutz elektronischer Betriebsmittel.

Produktinfos

Baureihe: DFL 8 B NK X
Polzahl: 4
Fehlerstromtyp: B
Auslösekennlinientyp: NK
Bemessungsstrom (AC): 250 A
Bemessungsfehlerstrom IΔn: 0,3 A, 0,5 A, 1 A
Kurzzeitverzögert: Ja
Selektiv: Ja
Min. Arbeitsspannungsbereich: 50 V
Max. Arbeitsspannungsbereich: 440 V
Min. Betriebsspannung (Typ-B-Betrieb): 50 V AC
Selektivität einstellbar: Ja
Auslösefrequenz: 0 Hz ... 150 kHz
Ansprechverzögerungen: 60 ms ... 600 ms
Überstromauslösungsfaktor: 0,8 ... 1
Kurzschlussauslösungsfaktor: 6 ... 10
Verlustleistung Pv Auslöser: 85 W
Bemessungsbetriebskurzschluss-ausschaltvermögen Ics: 85 kA bei 240 V AC; 50 kA bei 400/415 V AC; 35 kA bei 440 V AC
Bemessungsgrenzkurzschluss-ausschaltvermögen Icu: 85 kA bei 240 V AC; 50 kA bei 400/415 V AC; 35 kA bei 440 V AC
Bemessungsfehlerkurzschluss-schaltvermögen IΔm: 85 kA bei 240 V AC; 50 kA bei 400/415 V AC; 35 kA bei 440 V AC
Betriebsspannung (AC): 400 V (max. 440 V)
Betriebsfrequenz: 50 Hz
Eigenverbrauch: 2,5 W ... 3 W
Bemessungsisolationsspannung: 1000 V
Breite: 140 mm
Höhe: 291 mm
Tiefe: 103 mm
Einbautiefe: 149 mm
Gewicht: 5,9 kg
Schutzart: IP20 (eingebaut: IP40)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 250 A
Polzahl: 4
Mit Unterspannungsauslöser: Nein
Überlastauslöser Stromeinstellung: 160 A
Motorantrieb optional: Nein
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis: Schraubanschluss
Geeignet für Hutschienenmontage: Nein
