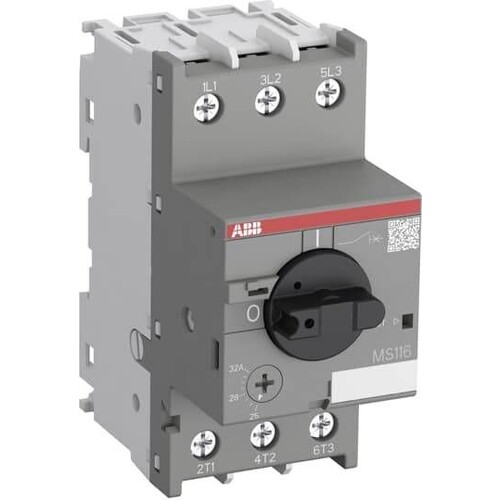

MS116-32 STOTZ MS116-32 Motorschutzschalter

21083112
2756542
1 Stk
4013614405679
4013614408755
DE
85362010
ABB
MS116-32 Motorschutz
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der MS116-32 Motorschutzschalter von STOTZ bietet eine zuverlässige Lösung für den Schutz von Motoren bis zu 32 A. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und einer thermomagnetischen Auslösetechnik gewährleistet er sowohl Überlast- als auch Kurzschlussschutz. Der Schalter ist für den Einsatz in drei- und einphasigen Anwendungen geeignet und verfügt über eine klare Schaltstellungsanzeige. Dank seiner robusten Bauweise und der Schutzart IP20 ist er ideal für industrielle Anwendungen, in denen eine hohe Zuverlässigkeit und Sicherheit erforderlich sind. Der Temperaturkompensationsbereich von -25 bis +55 °C ermöglicht den Einsatz in verschiedenen Umgebungen, während die kompakte Bauform eine einfache Montage auf DIN-Schienen ermöglicht.

Produktinfos

Überlastauslöser Stromeinstellung: 25-32 A
Bemessungsdauerstrom Iu: 32 A
Bemessungsbetriebsspannung: 690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Polzahl: 3
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Temperaturbereich: -25 … +55 °C
Einstellbereich Überlastschutz: 0.10 … 32 A
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 25|32 A
Bemessungsdauerstrom Iu: 32 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 480|480 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 16 kA
Breite: 45 mm
Tiefe: 85.4 mm
Höhe: 97.8 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
