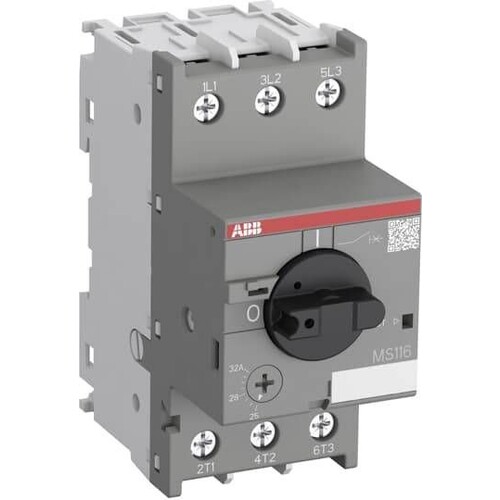

MS116-25 STOTZ MS116-25 Motorschutzschalter

21083105
2756540
1 Stk
4013614405662
4013614408748
DE
85362010
ABB
MS116-25 Motorschutz
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der MS116-25 Motorschutzschalter von STOTZ bietet zuverlässigen Schutz für Elektromotoren in industriellen Anwendungen. Mit einer maximalen Bemessungsdauer von 25 A und einer Betriebsspannung von bis zu 690 V ist dieser thermomagnetische Schalter ideal für den Einsatz in drei- und einphasigen Anwendungen. Das Gerät verfügt über eine klare Schaltstellungsanzeige und eine Temperaturkompensation, die einen stabilen Betrieb in einem breiten Temperaturbereich von -25 bis +55 °C gewährleistet. Die IP20-Schutzart schützt das Gerät vor Staub und Berührung, während die kompakte Bauweise eine einfache Installation auf DIN-Schienen ermöglicht. Der MS116-25 ist nicht nur kosteneffizient, sondern auch benutzerfreundlich, da er eine manuelle Steuerung mit einem klaren Drehgriff bietet und ohne Werkzeug mit Hilfs- und Signalkontakten erweitert werden kann.

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 20-25 A
Bemessungsdauerstrom Iu: 25 A
Bemessungsbetriebsspannung: 690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Integrierter Hilfsschalter: Nein
Integrierter Unterspannungsauslöser: Nein
Temperaturbereich: -25 … +55 °C
Einstellbereich Überlastschutz: 0.10 … 25 A
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 20|25 A
Bemessungsdauerstrom Iu: 25 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 375|375 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 16 kA
Breite: 45 mm
Tiefe: 85.4 mm
Höhe: 97.8 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
