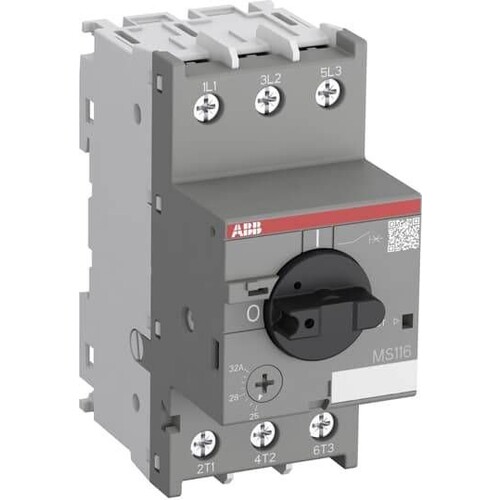

MS116-20 STOTZ MS116-20 Motorschutzschalter

21083091
2756538
1 Stk
4013614405655
4013614408731
DE
85362010
ABB
1SAM250000R1013
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der MS116-20 Motorschutzschalter von STOTZ ist ein zuverlässiges Gerät für den Schutz von Elektromotoren bis zu 20 A. Mit einer thermomagnetischen Auslösetechnik und einer klaren Schaltstellungsanzeige bietet er eine einfache Handhabung und Sicherheit. Der Schalter ist für den Betrieb in einem Temperaturbereich von -25 bis +55 °C geeignet und verfügt über eine IP20 Schutzart, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Der MS116-20 ist sowohl für einphasige als auch für dreiphasige Anwendungen geeignet und bietet eine Überlastschutzfunktion mit einer einstellbaren Stromstärke. Mit seiner kompakten Bauweise ist er eine wirtschaftliche Lösung für den Motorschutz in industriellen Anwendungen.

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 16-20 A
Bemessungsdauerstrom Iu: 20 A
Bemessungsbetriebsspannung: 690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Integrierter Hilfsschalter: Nein
Integrierter Unterspannungsauslöser: Nein
Temperaturbereich: -25 … +55 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Polzahl: 3
    Überlastauslöser Stromeinstellung: 16|20 A
    Bemessungsdauerstrom Iu: 20 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: Komplettgerät im Gehäuse
    Schutzart (IP): IP20
    Auslösetechnik: thermomagnetisch
    Mit integriertem Hilfsschalter: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 300|300 A
    Phasenausfallempfindlich: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 16 kA
    Breite: 45 mm
    Tiefe: 85.4 mm
    Höhe: 97.8 mm
    Ausführung des Betätigungselements: Drehknopf
    Mit thermischem Überlastschutz: Ja
