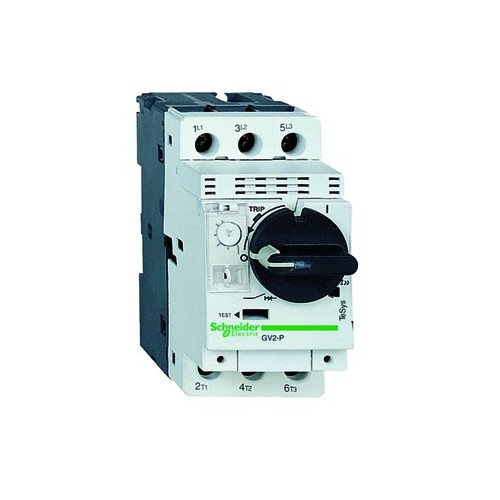

GV2P22 Schneider E. Motorschutzschalter 20-25A

20291677
4813438
1 Stk
3389110213539
43389110213537
FR
8536201090
Motorschutzschalter mit thermischer und magnetischer Auslösung Diese Geräte sind einfach zu bedienen und einzurichten, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren.
Anmerkungen zur LIMMERT-KI

Der GV2P22 von Schneider Electric ist ein hochleistungsfähiger Motorschutzschalter, der optimalen Schutz für Motoren im Bereich von 20 bis 25 A bietet. Mit seiner thermischen und magnetischen Auslösung gewährleistet er eine zuverlässige Überlast- und Kurzschlusssicherung. Der Schalter ist für den Einsatz in AC-Netzen bis 690 V geeignet und bietet eine hohe Bruchleistung von bis zu 100 kA. Dank der kompakten Bauweise mit einer Höhe von 89 mm und einer Tiefe von 97 mm lässt sich der GV2P22 einfach auf einer DIN-Schiene montieren. Die Schutzart IP20 schützt das Gerät vor Staub und Berührung, während der Temperaturbereich von -20 bis 60 °C eine vielseitige Anwendung ermöglicht. Dieser Motorschutzschalter ist ideal für industrielle Anwendungen und sorgt für Sicherheit und Effizienz in elektrischen Systemen.

Produktinfos

Gerätetyp: Motorschutzschalter
Bauart: TeSys Deca
Polzahl: 3
Nennstrom: 20-25 A
Betriebsspannung: 690 V AC
Auslösetechnik: Thermal-magnetisch
Schutzart (IP): IP20
Montageart: 35 mm symmetrische DIN-Schiene (geclipst), Panel (geschraubt)
Netzfrequenz: 50/60 Hz
Motorleistung: 11 kW bei 400/415 V, 15 kW bei 500 V
Bruchleistung: 100 kA bei 230/240 V, 50 kA bei 400/415 V
Höhe: 89 mm
Tiefe: 97 mm
Farbe: Dunkelgrau
Betriebstemperatur: -20 bis 60 °C
Lagerungstemperatur: -40 bis 80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 20|25 A
Bemessungsdauerstrom Iu: 25 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: EV009462|25
Mit integriertem Hilfsschalter: 0|327
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 5.5 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 327|327 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA
Breite: 44.5 mm
Tiefe: 97|690 mm
Höhe: 89|327 mm
Ausführung des Betätigungselements: Drehknopf
Verlustleistung: 2.5
Mit thermischem Überlastschutz: Ja
