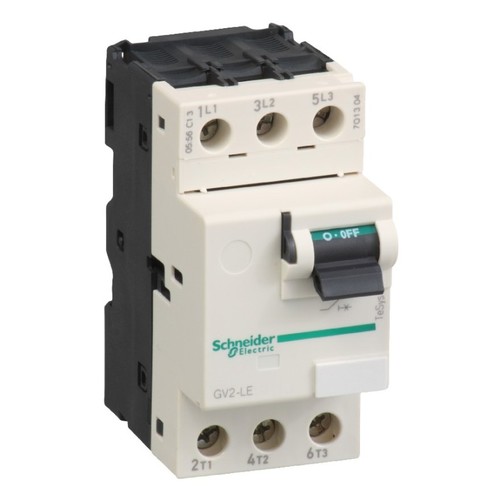

GV2LE10 Schneider E. Motorschutzschalter m.magn.Auslosung Kurzschluss 6,3A

20318676
5306413
1 Stk
3389110516951
43389110516959
FR
8536201090
Motorschutzschalter mit thermischer und magnetischer Auslösung Diese Geräte sind einfach zu bedienen und einzurichten, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren.
Anmerkungen zur LIMMERT-KI

Der TeSys GV2LE10 von Schneider Electric ist ein hochmoderner Motorschutzschalter, der für eine Nennstromstärke von 6,3 A ausgelegt ist. Mit seiner magnetischen Auslösetechnik und der Fähigkeit, Kurzschlüsse mit einer hohen Unterbrechungskapazität von bis zu 100 kA zu handhaben, bietet dieser Schalter zuverlässigen Schutz für Motoren. Er ist für den Einsatz in AC-Netzen mit einer maximalen Betriebsspannung von 690 V geeignet und kann auf einer 35 mm DIN-Schiene montiert werden. Dank seiner kompakten Bauform und der Schutzart IP20 ist der GV2LE10 ideal für industrielle Anwendungen, bei denen Platz und Sicherheit entscheidend sind. Die einfache Bedienung und die hohe Lebensdauer von 100.000 Zyklen machen ihn zu einer ausgezeichneten Wahl für jeden Elektroinstallateur.

Produktinfos

Gerätetyp: Motorschutzschalter
Bauform: TeSys Deca
Nennstrom: 6,3 A
Polzahl: 3P
Netztyp: AC
Auslösetechnik: Magnetisch
Montageart: 35 mm DIN-Schiene
Bemessungsbetriebsspannung: 690 V AC
Schutzart (IP): IP20
Motorleistung bei 400/415 V: 2,2 kW
Motorleistung bei 500 V: 3 kW
Motorleistung bei 690 V: 4 kW
Kurzschluss-Breaking Capacity: 100 kA bei 230/240 V
Kurzschluss-Breaking Capacity: 100 kA bei 400/415 V
Kurzschluss-Breaking Capacity: 50 kA bei 440 V
Kurzschluss-Breaking Capacity: 50 kA bei 500 V
Kurzschluss-Breaking Capacity: 3 kA bei 690 V
Mechanische Lebensdauer: 100000 Zyklen
Elektrische Lebensdauer: 100000 Zyklen bei AC-3 bei 415 V
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 690|690 A
Bemessungsdauerstrom Iu: 6.3 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: 0|78
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 2.2 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 1.5 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 78|78 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA
Breite: 45 mm
Tiefe: 78.5|690 mm
Höhe: 89|78 mm
Ausführung des Betätigungselements: Kipphebel
Verlustleistung: 1.8
Mit thermischem Überlastschutz: Nein
