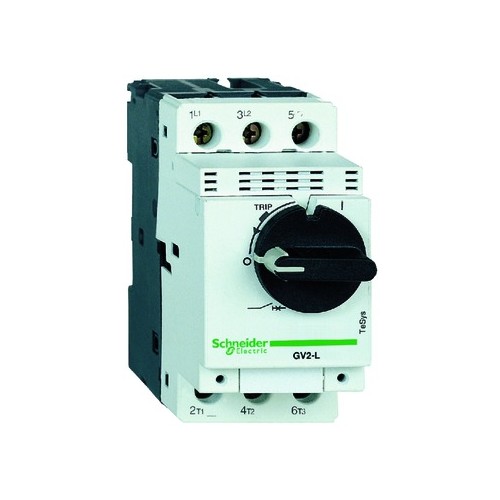

GV2L22 Schneider E. Motorschutzschalter 25A

21504491
5306390
1 Stk
3389110213300
43389110213308
FR
8536201090
Motorschutzschalter mit thermischer und magnetischer Auslösung Diese Geräte sind einfach zu bedienen und einzurichten, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren.
Anmerkungen zur LIMMERT-KI

Der GV2L22 von Schneider Electric ist ein hochleistungsfähiger Motorschutzschalter, der für den zuverlässigen Schutz von Motoren in industriellen Anwendungen konzipiert wurde. Mit einem Nennstrom von 25 A und einer Nennspannung von bis zu 690 V bietet dieser Schalter eine robuste Lösung für verschiedene Motoranwendungen. Der GV2L22 ist mit einem magnetischen Auslöser ausgestattet und eignet sich für den Einsatz in AC-Netzen mit Frequenzen von 50/60 Hz. Seine kompakte Bauweise ermöglicht die Montage auf einer 35 mm DIN-Schiene, während die IP20-Schutzart ihn vor Staub und Berührung schützt. Mit einer mechanischen Lebensdauer von bis zu 100.000 Zyklen gewährleistet dieser Schalter eine lange Lebensdauer und Zuverlässigkeit. Der GV2L22 ist ideal für Anwendungen, die eine hohe Leistung und Sicherheit erfordern.

Produktinfos

Gerätetyp: Motorschutzschalter
Anzahl der Pole: 3P
Nennstrom: 25 A
Auslösetechnologie: Magnetisch
Netzwerktyp: AC
Nutzungskategorie: Kategorie A, AC-3, AC-3e
Netzwerkfrequenz: 50/60 Hz
Befestigungsmodus: 35 mm DIN-Schiene, geschraubt
Motorleistung bei 400/415 V: 9 kW (50/60 Hz)
Motorleistung bei 500 V: 11 kW (50/60 Hz)
Motorleistung bei 690 V: 18,5 kW (50/60 Hz)
Ausschaltvermögen: 50 kA bei 230/240 V
Betriebsbemessungsspannung: 690 V
Bemessungs-Isolationsspannung: 690 V
Bemessungs-Stoßspannungsfestigkeit: 6 kV
Verlustleistung pro Pol: 1,8 W
Mechanische Lebensdauer: 100000 Zyklen
Elektrische Lebensdauer: 100000 Zyklen bei AC-3
Tiefe: 97 mm
Gewicht: 0,33 kg
Farbe: Dunkelgrau
Schutzart (IP): IP20
Betriebshöhe: 2000 m
Umgebungstemperatur bei Betrieb: -20…60 °C
Umgebungstemperatur bei Lagerung: -40…80 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Polzahl: 3
    Überlastauslöser Stromeinstellung: 690|690 A
    Bemessungsdauerstrom Iu: 25 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: Komplettgerät im Gehäuse
    Schutzart (IP): IP20
    Auslösetechnik: magnetisch
    Mit integriertem Hilfsschalter: 0|25
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 5.5 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 25|25 A
    Phasenausfallempfindlich: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA
    Breite: 45 mm
    Tiefe: 97|690 mm
    Höhe: 89|327 mm
    Ausführung des Betätigungselements: Drehknopf
    Verlustleistung: 1.8
    Mit thermischem Überlastschutz: Nein
