  6. 3RV20424YB10 Siemens Leistungsschalter, S3, Motorschutz, CLASS 20 A Auslöser 75

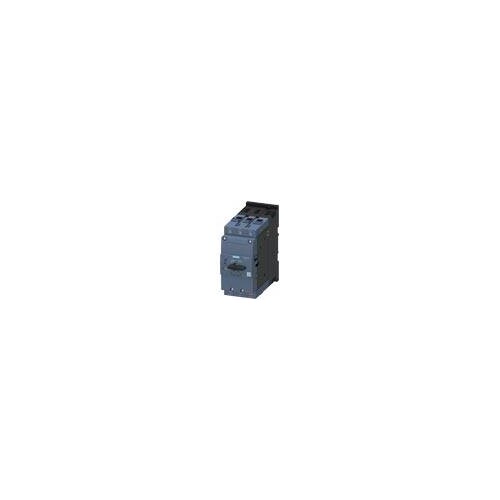

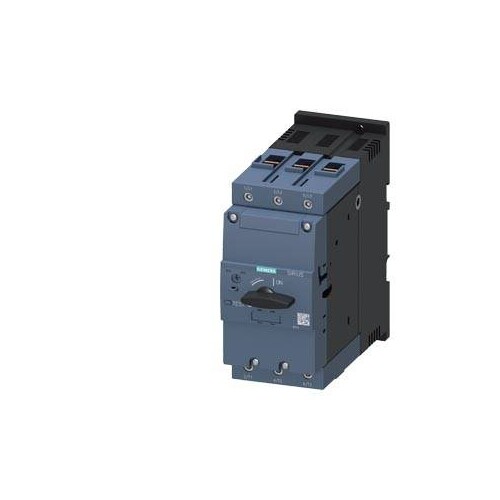

3RV20424YB10 Siemens Leistungsschalter, S3, Motorschutz, CLASS 20 A Auslöser 75

30133174
2425615
1 Stk
4047621014296
DE
85362090
weitere Infos weitere Infos ausblenden
Siemens
3RV2042-4YB10
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S3 für den Motorschutz, CLASS 20 A-Auslöser 75...93 A N-Auslöser 1300 A Schraubanschluss erhöhtes Schaltvermögen 100 kA Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV20424YB10 ist ein hochleistungsfähiger Schalter der Baugröße S3, speziell für den Motorschutz konzipiert. Mit einem einstellbaren Ansprechwert des Überlastauslösers von 75 bis 93 A und einer maximalen Betriebsspannung von 690 V bietet er zuverlässigen Schutz vor Überlast und Kurzschluss. Der Schalter hat eine Verlustleistung von lediglich 39 W bei warmem Betriebszustand und eine Isolationsspannung von 1 000 V. Mit einer kompakten Bauweise von 165 mm Höhe, 70 mm Breite und 176 mm Tiefe ist er ideal für Anwendungen mit begrenztem Platzangebot. Die Schutzart IP20 gewährleistet eine sichere Nutzung in geschützten Umgebungen. Der 3RV2 ist nicht nur für die Verwendung mit IE3/IE4-Motoren geeignet, sondern bietet auch eine hohe Schaltleistung von bis zu 100 kA, was ihn zu einer ausgezeichneten Wahl für industrielle Anwendungen macht.

Produktinfos

Baugröße des Leistungsschalters: S3
Ausführung des Produkts: für Motorschutz
Polzahl für Hauptstromkreis: 3
Einstellbarer Ansprechwert Strom des Überlastauslösers: 75 ... 93 A
Betriebsstrom Bemessungswert: 93 A
Betriebsspannung: 690 V
Verlustleistung bei AC (warm): 39 W
Isolationsspannung: 1 000 V
Stoßspannungsfestigkeit: 8 kV
Schaltvermögen (Ics) bei 240 V: 100 kA
Schaltvermögen (Icu) bei 400 V: 100 kA
Schutzart (IP): IP20

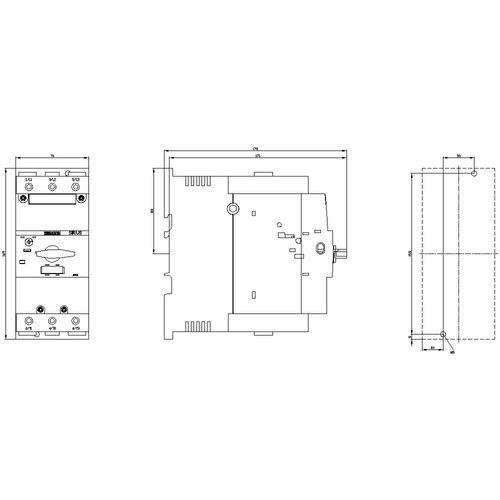

Höhe: 165 mm
Breite: 70 mm
Tiefe: 176 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    33301878
    Preisanzeige nur nach Anmeldung
    23975470
    Preisanzeige nur nach Anmeldung
    20210512
    Preisanzeige nur nach Anmeldung
    20212479
    Preisanzeige nur nach Anmeldung
    27816839
    Preisanzeige nur nach Anmeldung
    26584818
    Preisanzeige nur nach Anmeldung
    26535741
    Preisanzeige nur nach Anmeldung
    28794823
    Preisanzeige nur nach Anmeldung
    27563824
    Preisanzeige nur nach Anmeldung
    20259365
    Preisanzeige nur nach Anmeldung
    29736981
    Preisanzeige nur nach Anmeldung
    27123804
    Preisanzeige nur nach Anmeldung
    27818154
    Preisanzeige nur nach Anmeldung
    20981535
    Preisanzeige nur nach Anmeldung
    27818196
    Preisanzeige nur nach Anmeldung
    10185945
    Preisanzeige nur nach Anmeldung
    28554317
    Preisanzeige nur nach Anmeldung
    20100031
    Preisanzeige nur nach Anmeldung
    10053715
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3RV2042-4YB10

    Produktinfos

    Polzahl: 3|690
    Überlastauslöser Stromeinstellung: 75|93 A
    Bemessungsdauerstrom Iu: 93 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: EV009211|93
    Schutzart (IP): IP20
    Auslösetechnik: magnetisch
    Mit integriertem Hilfsschalter: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 45 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 22 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Phasenausfallempfindlich: 1|1300
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|93 kA
    Breite: 70 mm
    Tiefe: 176|690 mm
    Höhe: 165 mm
    Ausführung des Betätigungselements: 93
    Mit thermischem Überlastschutz: 100
