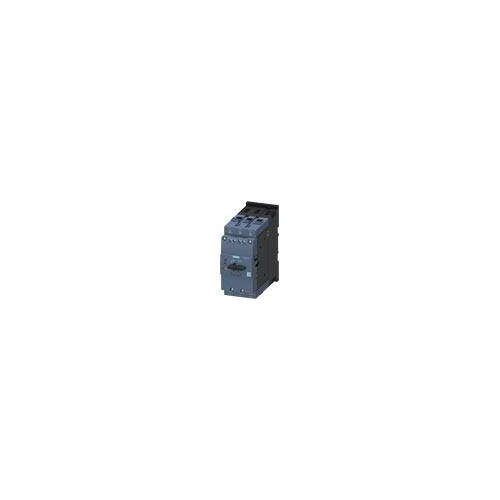

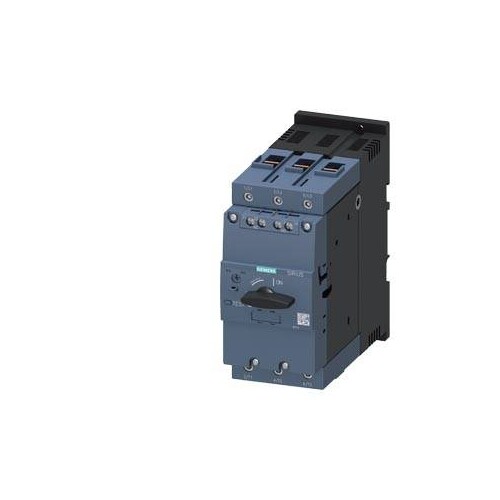

3RV2041-4MA15 Siemens Leistungsschalter, S3, Motorschutz, CLASS 10, A ausl. 80 1

28431838
2425597
1 Stk
4047621013985
DE
85362090
3RV2041-4MA15
beantwortete(n) Fragen weitere Varianten

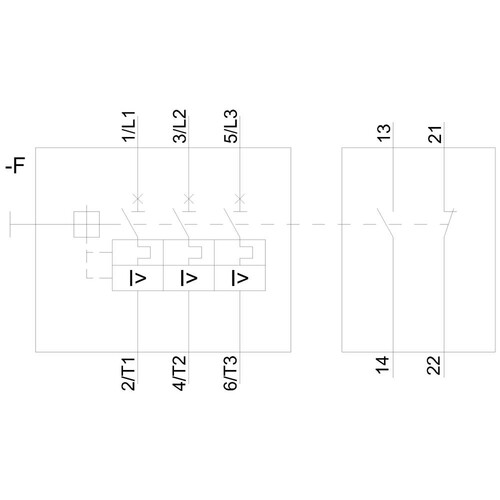

Leistungsschalter Baugröße S3 für den Motorschutz, CLASS 10 A-Auslöser 80...100 A N-Auslöser 1300 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalteretc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2041-4MA15 ist ein kompakter und zuverlässiger Schalter für den Motorschutz, geeignet für Anwendungen mit einer N-Auslösung von bis zu 1300 A. Mit einer Baugröße S3 und einem einstellbaren Überstromwert von 80 bis 100 A bietet dieser Schalter eine hohe Schaltkapazität und ist für Betriebsspannungen bis zu 690 V ausgelegt. Er verfügt über eine mechanische und elektrische Lebensdauer von jeweils 25.000 Zyklen und ist für Betriebstemperaturen von -20 bis +60 °C geeignet. Mit einer Schutzart von IP20 ist er ideal für den Einsatz in geschützten Umgebungen. Der Schalter ist mit Schraubanschlüssen ausgestattet und bietet eine einfache Installation. Seine robuste Bauweise und die Fähigkeit, Überlast- und Kurzschlussschutz zu bieten, machen ihn zur idealen Wahl für industrielle Anwendungen.

Produktinfos

Baugröße: S3
Auslöser: CLASS 10
N-Auslöser: 1300 A
Schraubanschluss: Ja
Schaltvermögen: 1S+1Ö
Leistungsaufnahme (W) bei AC: 44 W
Bemessungsisolationsspannung: 1000 V
Stoßspannungsfestigkeit: 8 kV
Schockfestigkeit: 25g / 11 ms Sinus
Mechanische Lebensdauer: 25.000 Zyklen
Elektrische Lebensdauer: 25.000 Zyklen
Anzahl der Pole: 3
Einstellbarer Überstromwert: 80 ... 100 A
Betriebsspannung: 20 ... 690 V
Betriebstemperatur: -20 ... +60 °C

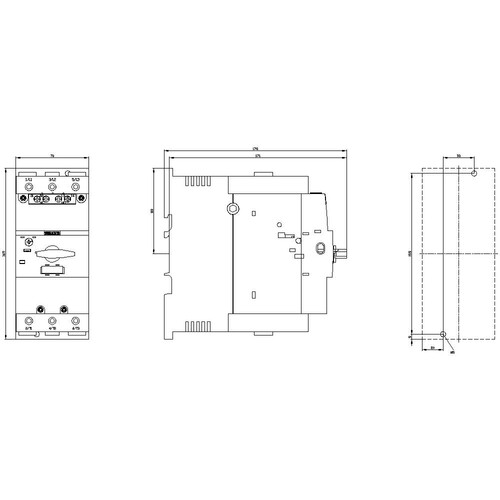

Höhe: 165 mm
Breite: 70 mm
Tiefe: 176 mm
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 80|100 A
Bemessungsdauerstrom Iu: 100 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 45 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 30 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 65|100 kA
Breite: 70 mm
Tiefe: 176 mm
Höhe: 165|1300 mm
Ausführung des Betätigungselements: 100
Mit thermischem Überlastschutz: 3
