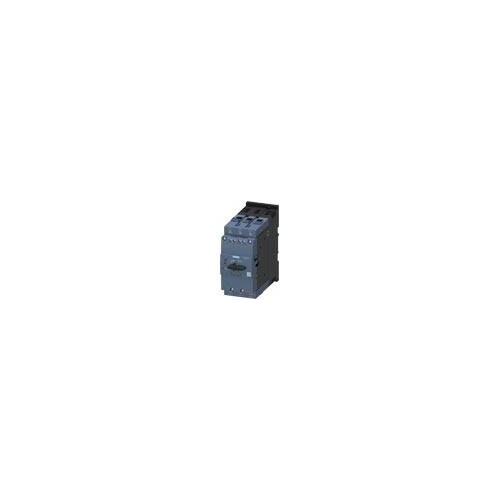

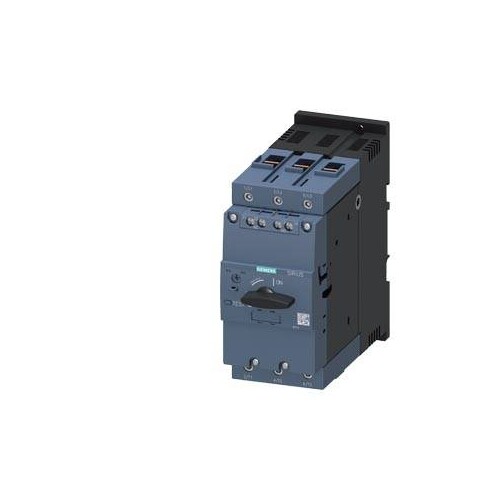

3RV2041-4HA15 Siemens Leistungsschalter schraub 50A

26700248
2425591
1 Stk
4047621013923
DE
85362010
3RV2041-4HA15
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S3 für den Motorschutz, CLASS 10 A-Auslöser 36...50 A N-Auslöser 650 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalteretc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2041-4HA15 ist ein hochleistungsfähiges Gerät der Baugröße S3, das speziell für den Motorschutz entwickelt wurde. Mit einem einstellbaren Ansprechwert von 36 bis 50 A und einem maximalen Betriebsstrom von 50 A ist dieser Leistungsschalter ideal für den Einsatz in industriellen Anwendungen. Er bietet eine hohe Isolationsspannung von bis zu 1.000 V und eine Stoßspannungsfestigkeit von 8 kV, was ihn besonders robust macht. Die Schutzart IP20 gewährleistet, dass das Gerät vor Berührung geschützt ist. Mit einer mechanischen und elektrischen Lebensdauer von jeweils 25.000 Schaltspielen ist der 3RV2041-4HA15 für den langfristigen Einsatz konzipiert. Dank seiner kompakten Abmessungen von 165 mm Höhe, 70 mm Breite und 176 mm Tiefe lässt er sich flexibel in verschiedenen Installationen integrieren. Der Schraubanschluss ermöglicht eine einfache und zuverlässige Verbindung.

Produktinfos

Baugröße des Leistungsschalters: S3
Einstellbarer Ansprechwert Strom des Überlastauslösers: 36 ... 50 A
Betriebsstrom Bemessungswert: 50 A
Betriebsspannung Bemessungswert: 690 V
Polzahl für Hauptstromkreis: 3
Verlustleistung bei warmem Betriebszustand: 27 W
Isolationsspannung: 1.000 V
Stoßspannungsfestigkeit: 8 kV
Schockfestigkeit: 25 g / 11 ms
Mechanische Lebensdauer: 25.000 Schaltspiele
Elektrische Lebensdauer: 25.000 Schaltspiele
Umgebungstemperatur während Betrieb: -20 ... +60 °C
Schutzart (IP): IP20
Einbaulage: beliebig

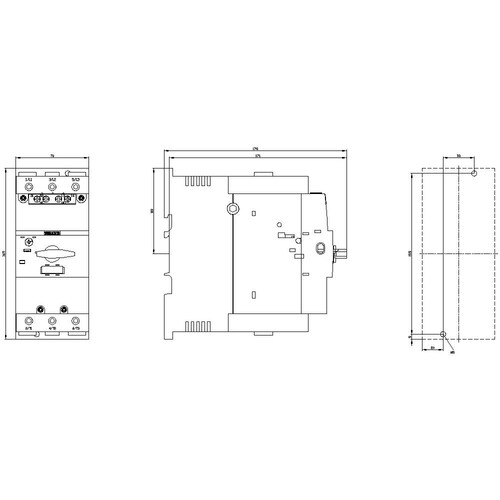

Höhe: 165 mm
Breite: 70 mm
Tiefe: 176 mm
Anschlussart: Schraubanschluss

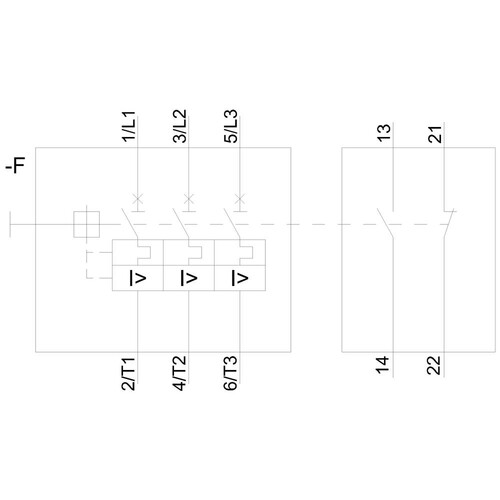

Anzahl der Hilfskontakte: 1S+1Ö
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 36|50 A
Bemessungsdauerstrom Iu: 50 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 11 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 65|50 kA
Breite: 70 mm
Tiefe: 176 mm
Höhe: 165|650 mm
Ausführung des Betätigungselements: 50
Mit thermischem Überlastschutz: 3
