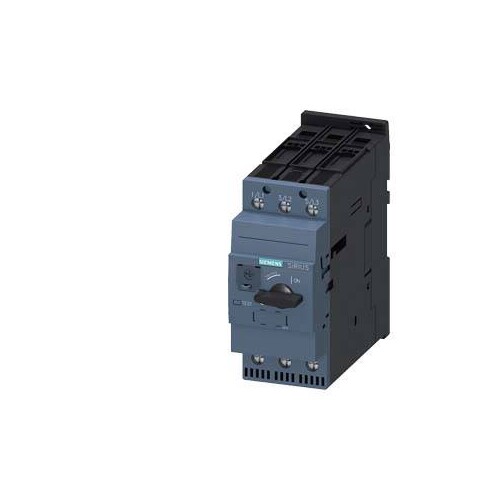

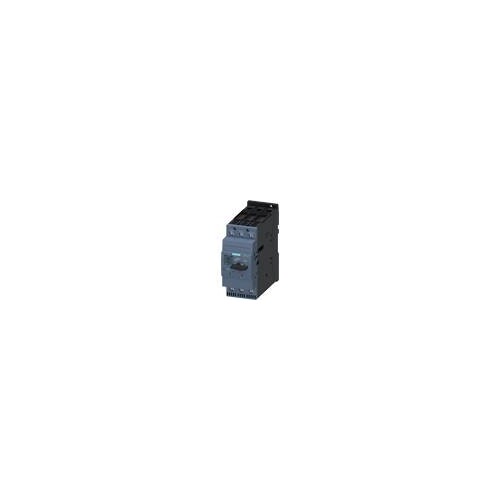

3RV20314WA10 Siemens Leistungsschalter

10081302
2025563
1 Stk
4011209945715
DE
85362010
3RV2031-4WA10
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S2 für den Motorschutz, CLASS 10 A-Auslöser 42...52 A N-Auslöser 741 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalteretc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV20314WA10 ist ein kompakter und zuverlässiger Schalter für den Motorschutz in industriellen Anwendungen. Mit einer Baugröße S2 und einer maximalen Nennstromstärke von 52 A bietet er hohen Schutz gegen Überlast und Kurzschluss. Die Schutzart IP20 gewährleistet Sicherheit in geschützten Umgebungen, während die magnetische Auslösetechnik für schnelle Reaktionszeiten sorgt. Der Schalter ist für Betriebsspannungen bis zu 690 V geeignet und kann bei Temperaturen von -20 bis +60 °C betrieben werden. Mit einer Höhe von 140 mm, einer Breite von 55 mm und einer Tiefe von 149 mm ist er ideal für die Montage auf einer 35 mm DIN-Schiene. Der 3RV20314WA10 ist eine hervorragende Wahl für Anwendungen, die eine zuverlässige Trennung und Schutz von elektrischen Anlagen erfordern.

Produktinfos

Baugröße: S2
Polzahl: 3
Überlastauslöser Stromeinstellung: 42 ... 52 A
Bemessungsdauerstrom Iu: 52 A
Bemessungsbetriebsspannung: 20 ... 690 V
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Betriebstemperatur: -20 ... +60 °C

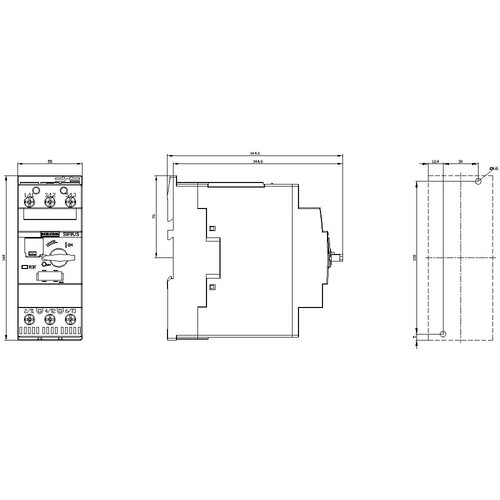

Höhe: 140 mm
Breite: 55 mm
Tiefe: 149 mm
Montageart: Schraub- und Snap-On-Montage auf 35 mm DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 42|52 A
Bemessungsdauerstrom Iu: 52 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 15 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 65|52 kA
Breite: 55 mm
Tiefe: 149 mm
Höhe: 140|741 mm
Ausführung des Betätigungselements: 52
Mit thermischem Überlastschutz: 3
