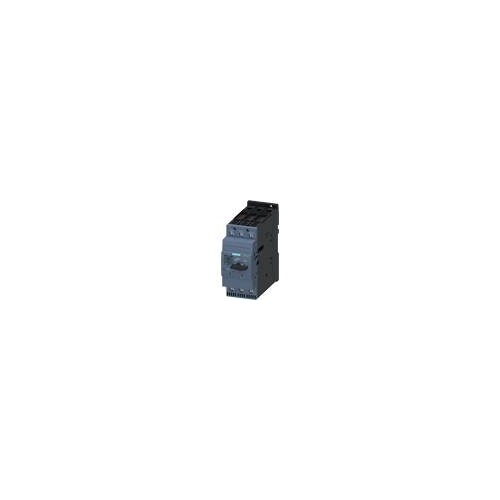

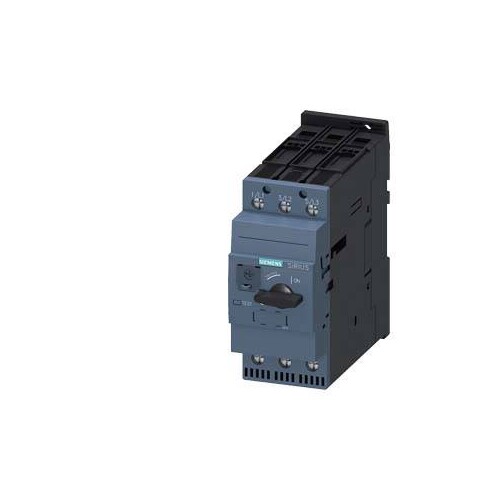

3RV2031-4JA10 Siemens LEISTUNGSSCHALTER SCHRAUB 65A

27124315
3720160
1 Stk
4011209945555
DE
85362090
3RV2031-4JA10
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S2 für den Motorschutz, CLASS 10 A-Auslöser 54...65 A N-Auslöser 845 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalteretc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2031-4JA10 ist ein hochleistungsfähiger Schalter der Baugröße S2, der speziell für den Motorschutz entwickelt wurde. Mit einem einstellbaren Ansprechwert von 54 bis 65 A und einer maximalen Betriebsspannung von 690 V bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die Schutzart IP20 gewährleistet eine sichere Anwendung in geschützten Umgebungen. Der Schalter ist für eine mechanische und elektrische Lebensdauer von jeweils 20.000 Schaltspielen ausgelegt und kann in einem Temperaturbereich von -20 bis +60 °C betrieben werden. Mit einer kompakten Bauweise von 140 mm Höhe, 55 mm Breite und 149 mm Tiefe ist er einfach zu installieren und zu integrieren. Der 3RV2031-4JA10 ist ideal für industrielle Anwendungen und bietet eine hohe Schaltleistung mit einer einfachen Montage auf Hutschienen.

Produktinfos

Baugröße des Leistungsschalters: S2
Einstellbarer Ansprechwert Strom: 54 ... 65 A
Betriebsstrom Bemessungswert: 65 A
Betriebsspannung Bemessungswert: 690 V
Schutzart (IP): IP20
Polzahl für Hauptstromkreis: 3
Verlustleistung bei 65 A: 26 W
Stoßspannungsfestigkeit: 6 kV
max. zulässige Spannung für sichere Trennung: 400 V
Schockfestigkeit: 25g / 11 ms Sinus
mechanische Lebensdauer (Schaltspiele): 20 000
elektrische Lebensdauer (Schaltspiele): 20 000
Umgebungstemperatur während Betrieb: -20 ... +60 °C
Umgebungstemperatur während Lagerung: -50 ... +80 °C
Umgebungstemperatur während Transport: -50 ... +80 °C
Betriebsfrequenz Bemessungswert: 50 ... 60 Hz
Ausschaltvermögen Betriebskurzschlussstrom (Ics) bei 400 V: 30 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) bei 400 V: 65 kA
Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715
Höhe: 140 mm
Breite: 55 mm
Tiefe: 149 mm
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 54|65 A
Bemessungsdauerstrom Iu: 65 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 18.5 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 65|65 kA
Breite: 55 mm
Tiefe: 149 mm
Höhe: 140|845 mm
Ausführung des Betätigungselements: 65
Mit thermischem Überlastschutz: 3
