  6. 3RV2021-4PA10 Siemens LEISTUNGSSCHALTER SCHRAUBANSCHL. 36A

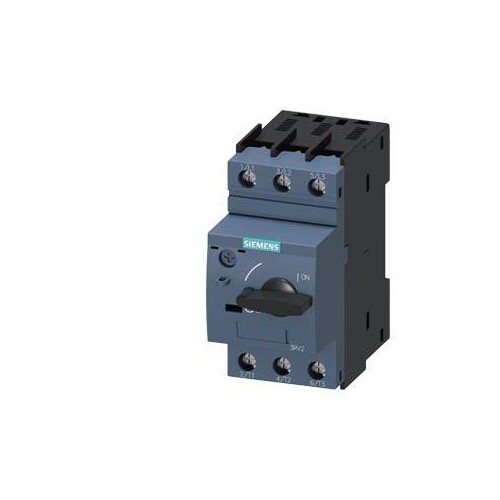

3RV2021-4PA10 Siemens LEISTUNGSSCHALTER SCHRAUBANSCHL. 36A

20727504
5178740
1 Stk
4011209716261
DE
85362010
weitere Infos weitere Infos ausblenden
Siemens
3RV2021-4PA10
beantwortete(n) Fragen weitere Varianten

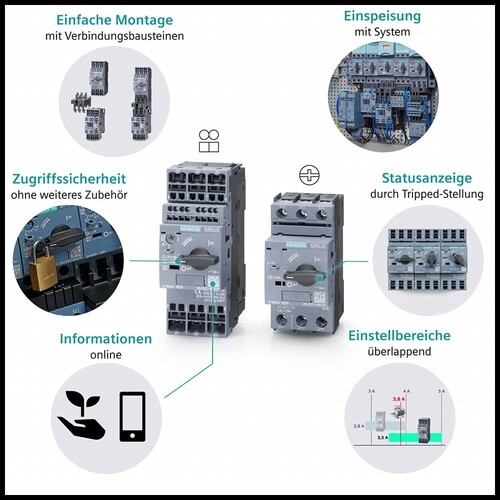

Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 30...36 A N-Auslöser 432 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2021-4PA10 ist ein kompaktes und zuverlässiges Gerät zur Motorschutzschaltung in der Baugröße S0. Mit einem einstellbaren Überlastauslöser von 30 bis 36 A und einer N-Auslösung von 432 A bietet er effektiven Schutz gegen Überlast und Kurzschluss. Der Schalter ist für eine Betriebsspannung von bis zu 690 V ausgelegt und verfügt über eine Schutzart von IP20, was ihn ideal für den Einsatz in Industrieanwendungen macht. Seine mechanische und elektrische Lebensdauer beträgt jeweils 100.000 Schaltzyklen, was für eine hohe Zuverlässigkeit spricht. Der 3RV2021-4PA10 ist mit einem Schraubanschluss ausgestattet und kann in einem Temperaturbereich von -20 bis +40 °C betrieben werden. Er erfüllt die Anforderungen der internationalen Normen und ist für Anwendungen in explosionsgefährdeten Bereichen geeignet.

Produktinfos

Baugröße: S0
Überlastauslöser Stromeinstellung: 30...36 A
N-Auslöser: 432 A
Schutzart (IP): IP20
Betriebsspannung: 690 V
Anzahl der Pole: 3
Mechanische Lebensdauer: 100000 Schaltzyklen
Elektrische Lebensdauer: 100000 Schaltzyklen
Betriebstemperatur: -20 ... +40 °C

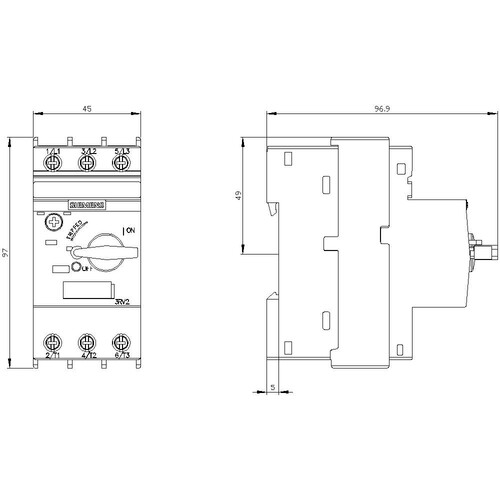

Höhe: 97 mm
Breite: 45 mm
Tiefe: 96 mm
Schraubanschluss: Ja
Stromverlust: 14 W
Widerstand gegen Überspannung: 6 kV
Schutz gegen elektrischen Schlag: Finger-sicher
Zulassungen: IEC, UL/CSA
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20642853
    Preisanzeige nur nach Anmeldung
    20637505
    Preisanzeige nur nach Anmeldung
    02266742
    Preisanzeige nur nach Anmeldung
    23889951
    Preisanzeige nur nach Anmeldung
    02155386
    Preisanzeige nur nach Anmeldung
    20921524
    Preisanzeige nur nach Anmeldung
    20727294
    Preisanzeige nur nach Anmeldung
    25031133
    Preisanzeige nur nach Anmeldung
    20642867
    Preisanzeige nur nach Anmeldung
    20642797
    Preisanzeige nur nach Anmeldung
    22661688
    Preisanzeige nur nach Anmeldung
    20025999
    Preisanzeige nur nach Anmeldung
    20727329
    Preisanzeige nur nach Anmeldung
    20642846
    Preisanzeige nur nach Anmeldung
    20854043
    Preisanzeige nur nach Anmeldung
    20921125
    Preisanzeige nur nach Anmeldung
    20210554
    Preisanzeige nur nach Anmeldung
    01379483
    Preisanzeige nur nach Anmeldung
    20921720
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3RV2021-4PA10

    Produktinfos

    Polzahl: 3|690
    Überlastauslöser Stromeinstellung: 30|36 A
    Bemessungsdauerstrom Iu: 36 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: EV009211|36
    Schutzart (IP): IP20
    Auslösetechnik: magnetisch
    Mit integriertem Hilfsschalter: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 18.5 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 7.5 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Phasenausfallempfindlich: 1|432
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 20|36 kA
    Breite: 45 mm
    Tiefe: 97|690 mm
    Höhe: 97 mm
    Ausführung des Betätigungselements: 36
    Mit thermischem Überlastschutz: 3
