  6. 3RV2021-4CA20 Siemens LEISTUNGSSCHALTER FEDERZUGANSCHL. 22A

3RV2021-4CA20 Siemens LEISTUNGSSCHALTER FEDERZUGANSCHL. 22A

20727378
5178436
1 Stk
4011209724464
DE
85362090
weitere Infos weitere Infos ausblenden
Siemens
3RV2021-4CA20
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 16...22 A N-Auslöser 286 A Federzuganschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2021-4CA20 ist ein hochentwickeltes Schutzgerät für Motoren mit einer Nennstromstärke von bis zu 22 A. Er ist in der Baugröße S0 konzipiert und bietet eine hohe Zuverlässigkeit bei der Überwachung und dem Schutz von elektrischen Motoren. Mit einer Isolationsspannung von 690 V und einer Stoßspannungsfestigkeit von 6 kV ist dieser Leistungsschalter ideal für industrielle Anwendungen. Die Schutzart IP20 und die Fähigkeit, in Umgebungen mit Temperaturen zwischen -20 und +60 °C zu arbeiten, machen ihn äußerst vielseitig. Die integrierte thermische Überlastungsschutztechnik und die magnetische Auslösung gewährleisten eine sichere Trennung im Falle eines Kurzschlusses. Mit einer mechanischen Lebensdauer von bis zu 100.000 Schaltspielen und einem kompakten Design ist der 3RV2021-4CA20 sowohl für neue Installationen als auch für die Nachrüstung bestehender Systeme geeignet.

Produktinfos

Baugröße des Leistungsschalters: S0
Baugröße des Schützes kombinierbar: S00, S0
Hilfsschalter: Ja
Verlustleistung: 8 W
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6 kV
Maximal zulässige Spannung für sichere Trennung (nicht geerdeter Sternpunkt): 400 V
Maximal zulässige Spannung für sichere Trennung (geerdeter Sternpunkt): 400 V
Schutzart (IP): IP20
Schockfestigkeit: 25g / 11 ms
Mechanische Lebensdauer Hauptkontakte: 100 000 Schaltspiele
Elektrische Lebensdauer: 100 000 Schaltspiele
Betriebsspannung: 690 V
Betriebsstrom: 22 A
Betriebsfrequenz: 50 ... 60 Hz
Betriebsleistung bei 230 V: 5 500 W
Betriebsleistung bei 400 V: 11 000 W
Betriebsleistung bei 500 V: 11 000 W
Betriebsleistung bei 690 V: 18 500 W
Polzahl für Hauptstromkreis: 3
Anzahl der Öffner für Hilfskontakte: 0
Anzahl der Schließer für Hilfskontakte: 0
Anzahl der Wechsler für Hilfskontakte: 0
Auslöseklasse: Class 10
Ausführung des Überlastauslösers: thermisch
Einbaulage: beliebig

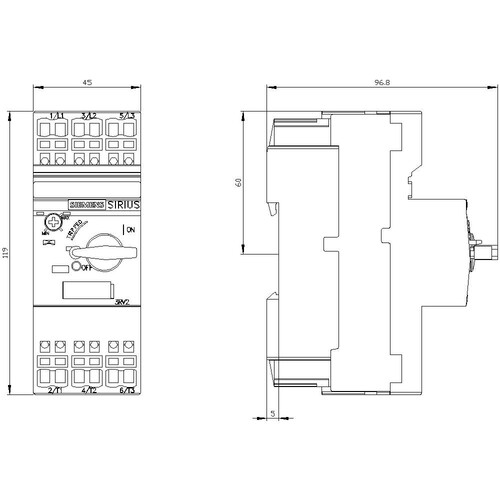

Höhe: 119 mm
Breite: 45 mm
Tiefe: 96 mm
Anschlussart: Federzuganschluss
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    10042991
    Preisanzeige nur nach Anmeldung
    10041500
    Preisanzeige nur nach Anmeldung
    20017123
    Preisanzeige nur nach Anmeldung
    21524336
    Preisanzeige nur nach Anmeldung
    10042984
    Preisanzeige nur nach Anmeldung
    20727252
    Preisanzeige nur nach Anmeldung
    20210512
    Preisanzeige nur nach Anmeldung
    20165313
    Preisanzeige nur nach Anmeldung
    20728988
    Preisanzeige nur nach Anmeldung
    20188553
    Preisanzeige nur nach Anmeldung
    27442850
    Preisanzeige nur nach Anmeldung
    20642839
    Preisanzeige nur nach Anmeldung
    20104868
    Preisanzeige nur nach Anmeldung
    02066164
    Preisanzeige nur nach Anmeldung
    02260680
    Preisanzeige nur nach Anmeldung
    20035148
    Preisanzeige nur nach Anmeldung
    02261058
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3RV2021-4CA20

    Produktinfos

    Polzahl: 3|690
    Überlastauslöser Stromeinstellung: 16|22 A
    Bemessungsdauerstrom Iu: 22 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: EV009211|22
    Schutzart (IP): IP20
    Auslösetechnik: magnetisch
    Mit integriertem Hilfsschalter: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 5.5 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Phasenausfallempfindlich: 1|286
    Anschlussart Hauptstromkreis: Federzuganschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 55|22 kA
    Breite: 45 mm
    Tiefe: 97|690 mm
    Höhe: 119 mm
    Ausführung des Betätigungselements: 22
    Mit thermischem Überlastschutz: 3
