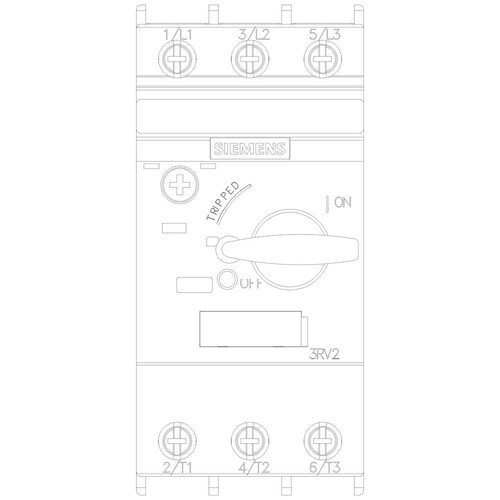

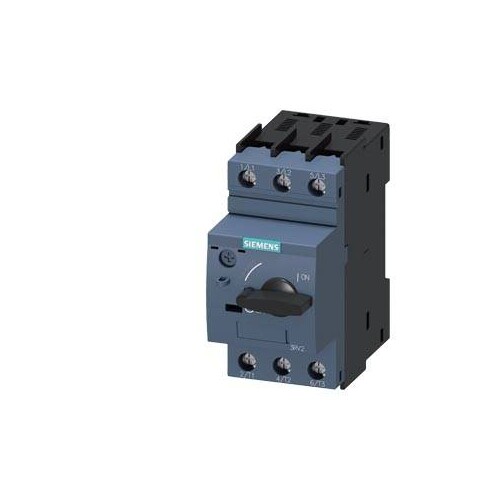

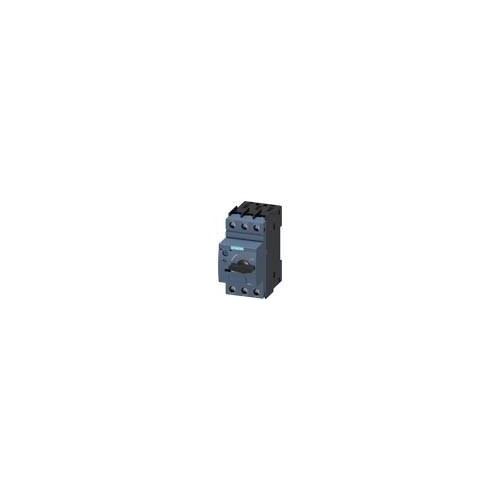

3RV2021-4CA10 Siemens Leistungs- Schalter f. den Motorschutz

20061860
5178434
1 Stk
4011209712539
DE
85362090
3RV2021-4CA10
beantwortete(n) Fragen weitere Varianten

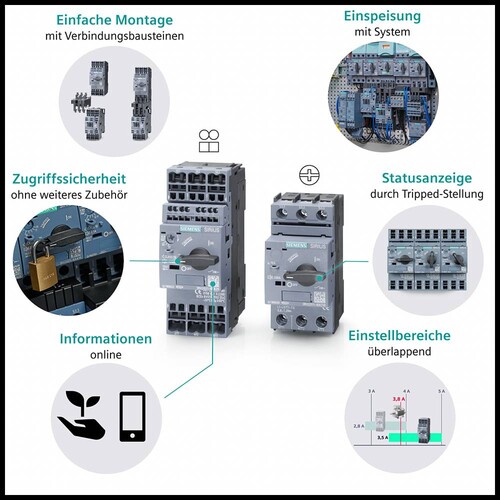

Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 16...22 A N-Auslöser 286 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalteretc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens 3RV2021-4CA10 Leistungsschalter ist ein kompaktes Gerät der Baugröße S0, das speziell für den Motorschutz entwickelt wurde. Mit einem Nennstrom von 22 A und einer maximalen Betriebsspannung von 690 V bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die Schutzart IP20 gewährleistet den Einsatz in geschützten Umgebungen, während die magnetische Auslösetechnik für eine schnelle und präzise Abschaltung sorgt. Der Schalter ist für eine Montage auf 35 mm DIN-Schienen geeignet und kann einfach installiert werden. Er ist ideal für Anwendungen in industriellen Umgebungen, wo Sicherheit und Effizienz von größter Bedeutung sind. Mit einer Betriebstemperatur von -20 bis +60 °C ist er vielseitig einsetzbar und bietet eine hohe Lebensdauer.

Produktinfos

Baugröße: S0
Nennstrom: 22 A
Überlastauslöser Stromeinstellung: 16 ... 22 A
Bemessungsbetriebsspannung: 690 V
Polzahl: 3
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Betriebstemperatur: -20 ... +60 °C

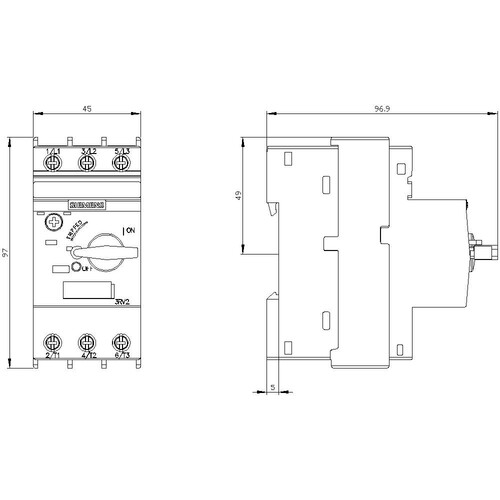

Höhe: 97 mm
Breite: 45 mm
Tiefe: 97 mm
Montageart: Schraub- und Snap-On-Montage auf 35 mm DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 16|22 A
Bemessungsdauerstrom Iu: 22 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 5.5 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 55|22 kA
Breite: 45 mm
Tiefe: 97 mm
Höhe: 97|286 mm
Ausführung des Betätigungselements: 22
Mit thermischem Überlastschutz: 3
