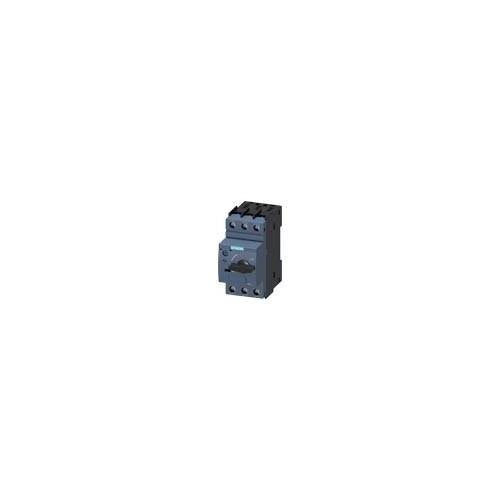

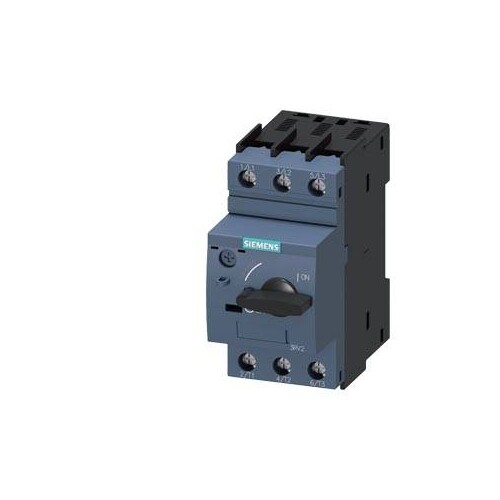

3RV2021-1KA10 SIEMENS Motorschutz- schalter Bgr. S0 9-12,5A

20867295
2764193
1 Stk
4011209902138
DE
85362090
3RV2021-1KA10
beantwortete(n) Fragen weitere Varianten

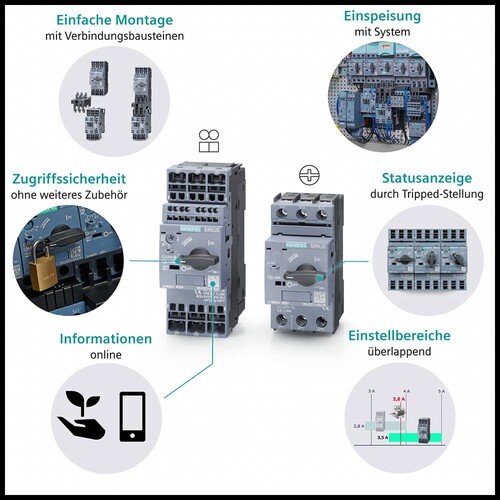

Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 9...12,5 A N-Auslöser 163 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der SIEMENS Motorschutzschalter 3RV2021-1KA10 ist ein zuverlässiges Gerät der Baugröße S0, das für den Schutz von Motoren im Bereich von 9 bis 12,5 A konzipiert ist. Mit einer maximalen Betriebsspannung von 690 V und einer Schutzart von IP20 bietet er Sicherheit und Langlebigkeit in industriellen Anwendungen. Der Schalter verfügt über eine thermische Überlastauslösung und kann bis zu 100 kA Kurzschlussstrom bei 400 V handhaben. Die kompakte Bauweise mit Abmessungen von 97 mm Höhe, 45 mm Breite und 97 mm Tiefe ermöglicht eine einfache Installation auf einer 35 mm DIN-Schiene. Der 3RV2021-1KA10 ist für den Betrieb in einem Temperaturbereich von -20 bis +60 °C geeignet und bietet eine hohe Zuverlässigkeit in anspruchsvollen Umgebungen.

Produktinfos

Baugröße: S0
Nennstrom: 9 ... 12,5 A
Betriebsstrom: 12,5 A
Betriebsspannung: 20 ... 690 V
Schutzart (IP): IP20
Anzahl der Pole: 3
Überlastauslöser: thermisch
Kurzeinsatzstrom: 100 kA bei 400 V
Montageart: Schraub- und Snap-On-Montage auf 35 mm DIN-Schiene

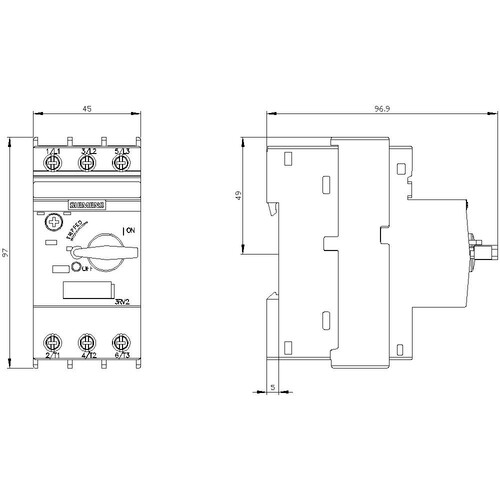

Höhe: 97 mm
Breite: 45 mm
Tiefe: 97 mm
Betriebstemperatur: -20 ... +60 °C
Lagertemperatur: -50 ... +80 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Polzahl: 3|690
    Überlastauslöser Stromeinstellung: 9|12.5 A
    Bemessungsdauerstrom Iu: 12.5 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: EV009211|12.5
    Schutzart (IP): IP20
    Auslösetechnik: magnetisch
    Mit integriertem Hilfsschalter: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 3 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Phasenausfallempfindlich: 1|163
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|12.5 kA
    Breite: 45 mm
    Tiefe: 97|690 mm
    Höhe: 97 mm
    Ausführung des Betätigungselements: 12.5
    Mit thermischem Überlastschutz: 3
