3RV2021-1BA10 SIEMENS Motorschutz- schalter S0 1,4...2A

20241851
4399306
1 Stk
4011209902855
DE
85362010
weitere Infos weitere Infos ausblenden
Siemens
3RV2021-1BA10
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 1,4...2 A N-Auslöser 26 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Motorschutzschalter 3RV2021-1BA10 ist ein kompakter Leistungsschalter der Baugröße S0, der für den sicheren Schutz von Motoren im Bereich von 1,4 bis 2 A ausgelegt ist. Mit einer hohen Stoßspannungsfestigkeit von 6 kV und einer Schockfestigkeit von 25 g bietet er zuverlässigen Schutz in anspruchsvollen Umgebungen. Der Schalter ist für eine maximale Betriebsspannung von 690 V geeignet und gewährleistet eine mechanische und elektrische Lebensdauer von bis zu 100.000 Schaltspielen. Mit der Schutzart IP20 ist er optimal für den Einsatz in trockenen und geschützten Bereichen. Der Motorschutzschalter ist einfach zu installieren und bietet eine hohe Betriebseffizienz, was ihn zur idealen Wahl für industrielle Anwendungen macht. Zudem ist er mit einem Schraubanschluss ausgestattet, der eine wartungsfreie Verbindung ermöglicht.

Produktinfos

Baugröße des Leistungsschalters: S0
Einstellbarer Ansprechwert Strom des Überlastauslösers: 1,4 ... 2 A
Überlastauslöser Stromeinstellung: 26 A
Betriebsfrequenz: 50 ... 60 Hz
Betriebsspannung: 20 ... 690 V
Stoßspannungsfestigkeit: 6 kV
Schockfestigkeit: 25 g / 11 ms
Mechanische Lebensdauer (Schaltspiele): 100000
Elektrische Lebensdauer (Schaltspiele): 100000
Schutzart (IP): IP20

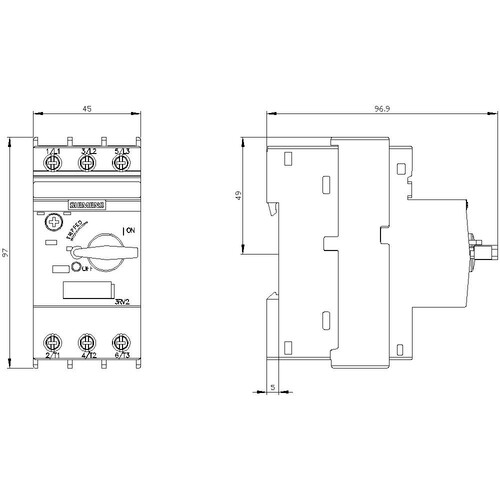

Höhe: 97 mm
Breite: 45 mm
Tiefe: 97 mm
Anzahl der Pole für Hauptstromkreis: 3
Verlustleistung bei Bemessungswert Strom: 7,25 W
Umgebungstemperatur während Betrieb: -20 ... +60 °C
Umgebungstemperatur während Lagerung: -50 ... +80 °C
Umgebungstemperatur während Transport: -50 ... +80 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20241837
    Preisanzeige nur nach Anmeldung
    20727343
    Preisanzeige nur nach Anmeldung
    20241893
    Preisanzeige nur nach Anmeldung
    10082597
    Preisanzeige nur nach Anmeldung
    20732103
    Preisanzeige nur nach Anmeldung
    10082576
    Preisanzeige nur nach Anmeldung
    20725901
    Preisanzeige nur nach Anmeldung
    20241858
    Preisanzeige nur nach Anmeldung
    10082583
    Preisanzeige nur nach Anmeldung
    20867288
    Preisanzeige nur nach Anmeldung
    20921720
    Preisanzeige nur nach Anmeldung
    20210526
    Preisanzeige nur nach Anmeldung
    10043012
    Preisanzeige nur nach Anmeldung
    22700517
    Preisanzeige nur nach Anmeldung
    20210519
    Preisanzeige nur nach Anmeldung
    10037608
    Preisanzeige nur nach Anmeldung
    20241872
    Preisanzeige nur nach Anmeldung
    10082590
    Preisanzeige nur nach Anmeldung
    20642846
    Preisanzeige nur nach Anmeldung
    20921608
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3RV2021-1BA10

    Produktinfos

    Polzahl: 3|690
    Überlastauslöser Stromeinstellung: 2|1.4 A
    Bemessungsdauerstrom Iu: 2 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: EV009211|1.4
    Schutzart (IP): IP20
    Auslösetechnik: magnetisch
    Mit integriertem Hilfsschalter: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 0.8 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 0.4 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Phasenausfallempfindlich: 1|26
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|1.4 kA
    Breite: 45 mm
    Tiefe: 97|690 mm
    Höhe: 97 mm
    Ausführung des Betätigungselements: 2
    Mit thermischem Überlastschutz: 3
