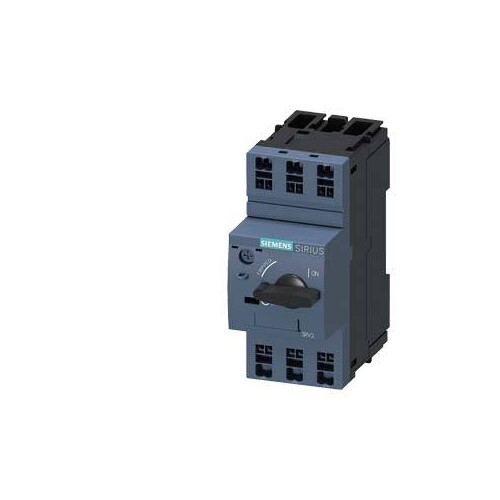

3RV2011-1JA20 Siemens LEISTUNGSSCHALTER FEDERZUGANSCHL. 10A

20727217
5178411
1 Stk
4011209724365
DE
85362010
3RV2011-1JA20
beantwortete(n) Fragen weitere Varianten

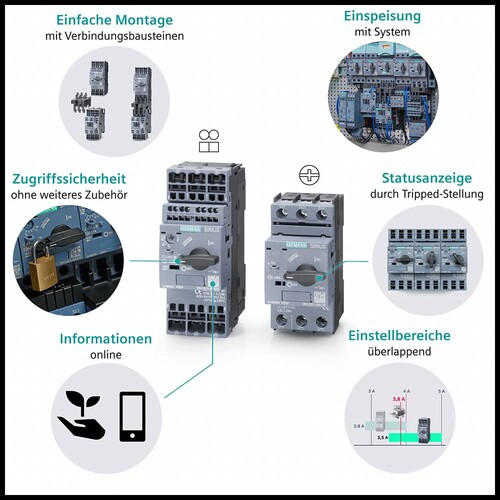

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 7...10 A N-Auslöser 130 A Federzuganschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalteretc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2011-1JA20 ist ein kompakter und zuverlässiger Schalter für den Motorschutz mit einer Nennstromstärke von 10 A. Er ist für den Einsatz in Anwendungen mit einer Bemessungsbetriebsspannung von bis zu 690 V ausgelegt und bietet eine Schutzart von IP20. Mit einer mechanischen und elektrischen Lebensdauer von jeweils 100.000 Schaltspielen ist dieser Schalter ideal für industrielle Anwendungen. Der Leistungsschalter ist mit einer magnetischen Auslösetechnik ausgestattet und bietet Schutz gegen Überlast und Kurzschluss. Er ist nicht mit einem integrierten Hilfsschalter oder Unterspannungsauslöser ausgestattet, was ihn zu einer einfachen und effektiven Lösung für viele Anwendungen macht. Der 3RV2 ist für den Einsatz in verschiedenen Umgebungen optimiert und kann Temperaturen von -20 bis +60 °C standhalten.

Produktinfos

Baugröße: S00
Nennstrom: 10 A
Überlastauslöser Stromeinstellung: 7...10 A
Bemessungsbetriebsspannung: 690 V
Anzahl der Pole: 3
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Betriebstemperatur: -20 ... +60 °C
Betriebsfrequenz: 50 ... 60 Hz
Mechanische Lebensdauer: 100.000 Schaltspiele
Elektrische Lebensdauer: 100.000 Schaltspiele
Schutz gegen Kurzschluss: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 7|10 A
Bemessungsdauerstrom Iu: 10 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 2.2 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Federzuganschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|10 kA

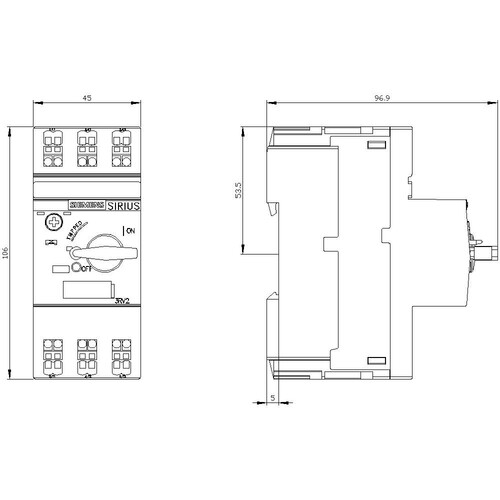

Breite: 45 mm
Tiefe: 97 mm
Höhe: 106|130 mm
Ausführung des Betätigungselements: 10
Mit thermischem Überlastschutz: 3
