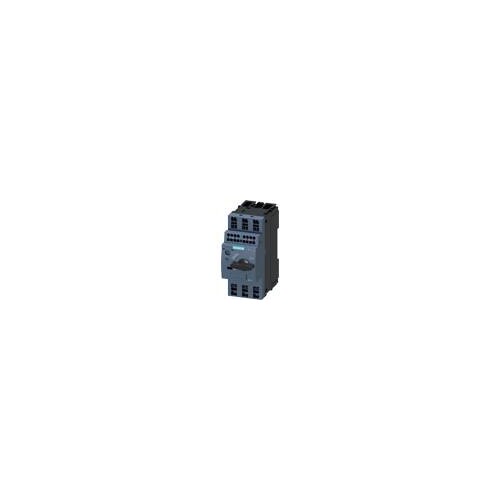

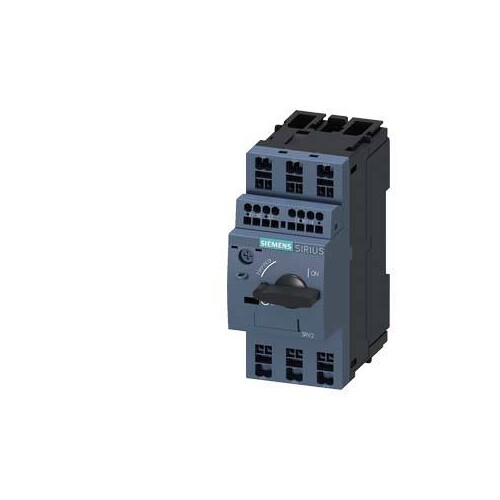

3RV2011-1AA25 Siemens LEISTUNGSSCHALTER FEDERZUGANSCHL. 1,6A

20726958
5178372
1 Stk
4011209841116
DE
85362010
weitere Infos weitere Infos ausblenden
Siemens
3RV2011-1AA25
beantwortete(n) Fragen weitere Varianten

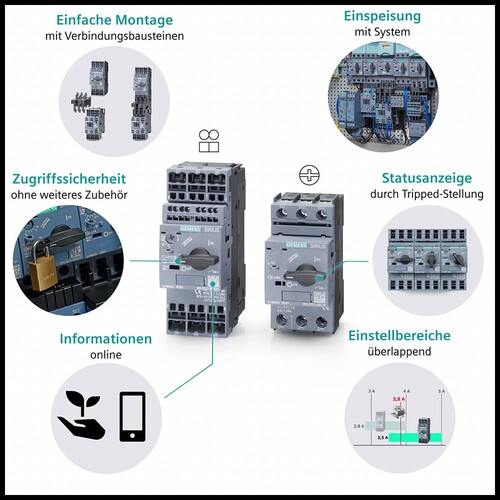

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 1,1...1,6 A N-Auslöser 21 A Federzuganschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2011-1AA25 ist ein kompakter und zuverlässiger Schalter für den Motorschutz in der Baugröße S00. Mit einem Nennstrom von 1,1 bis 1,6 A und einem Federzuganschluss bietet er eine einfache Installation und hohe Flexibilität. Der Schalter ist für eine maximale Betriebsspannung von 690 V ausgelegt und erfüllt hohe Anforderungen an die Sicherheit mit einer Stoßspannungsfestigkeit von 6 kV. Er ist für den Einsatz in anspruchsvollen Umgebungen konzipiert, mit einer Umgebungstemperatur von -20 bis +60 °C während des Betriebs. Die Schutzart IP20 gewährleistet einen sicheren Betrieb, während die mechanische und elektrische Lebensdauer von jeweils 100.000 Schaltspielen eine lange Lebensdauer verspricht. Der 3RV2011-1AA25 ist ideal für Anwendungen, die eine zuverlässige Trennung vom Stromnetz erfordern und ist Bestandteil des SIRIUS Systembaukastens.

Produktinfos

Baugröße des Leistungsschalters: S00
Nennstrom: 1,1 ... 1,6 A
Federzuganschluss: Ja

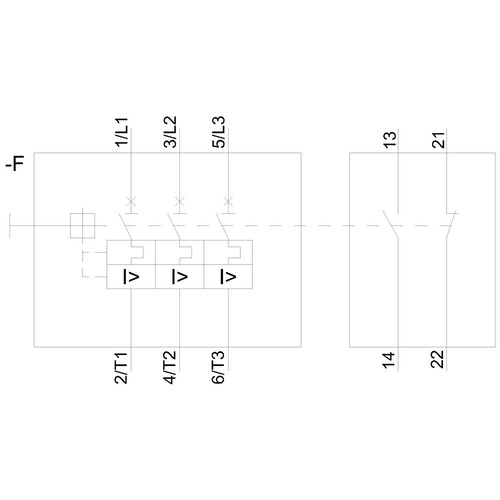

Schaltvermögen: 1S+1Ö
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6 kV
Schockfestigkeit: 25 g / 11 ms
mechanische Lebensdauer: 100 000 Schaltspiele
elektrische Lebensdauer: 100 000 Schaltspiele
Umgebungstemperatur während Betrieb: -20 ... +60 °C
Umgebungstemperatur während Lagerung: -50 ... +80 °C
Umgebungstemperatur während Transport: -50 ... +80 °C
Betriebsfrequenz: 50 ... 60 Hz
Polzahl für Hauptstromkreis: 3
Betriebsstrom bei AC-3: 1,6 A
Betriebsstrom bei AC-3e: 1,6 A
Schutzart (IP): IP20

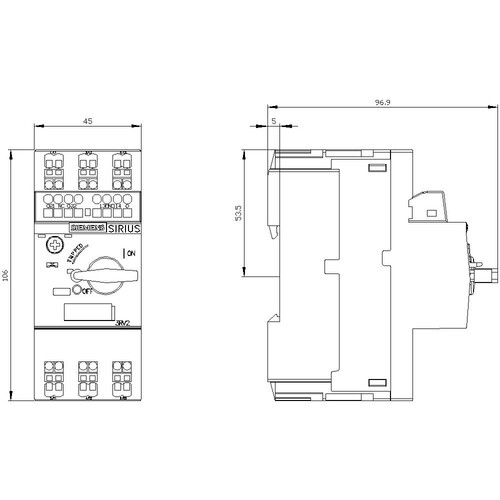

Höhe: 106 mm
Breite: 45 mm
Tiefe: 97 mm
Anschlussart Hauptstromkreis: Federzuganschluss
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    26859036
    Preisanzeige nur nach Anmeldung
    20726902
    Preisanzeige nur nach Anmeldung
    01379217
    Preisanzeige nur nach Anmeldung
    23167207
    Preisanzeige nur nach Anmeldung
    20727161
    Preisanzeige nur nach Anmeldung
    26601121
    Preisanzeige nur nach Anmeldung
    26601142
    Preisanzeige nur nach Anmeldung
    23813791
    Preisanzeige nur nach Anmeldung
    10053715
    Preisanzeige nur nach Anmeldung
    26700276
    Preisanzeige nur nach Anmeldung
    22498847
    Preisanzeige nur nach Anmeldung
    22667386
    Preisanzeige nur nach Anmeldung
    26601128
    Preisanzeige nur nach Anmeldung
    26601156
    Preisanzeige nur nach Anmeldung
    29278187
    Preisanzeige nur nach Anmeldung
    20726986
    Preisanzeige nur nach Anmeldung
    20727357
    Preisanzeige nur nach Anmeldung
    26190683
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3RV2011-1AA25

    Produktinfos

    Polzahl: 3|690
    Überlastauslöser Stromeinstellung: 1.1|1.6 A
    Bemessungsdauerstrom Iu: 1.6 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: EV009211|1.6
    Schutzart (IP): IP20
    Auslösetechnik: magnetisch
    Mit integriertem Hilfsschalter: Ja
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 0.55 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 0.3 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 1 A
    Phasenausfallempfindlich: 1|21
    Anschlussart Hauptstromkreis: Federzuganschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|1.6 kA
    Breite: 45 mm
    Tiefe: 97|690 mm
    Höhe: 106 mm
    Ausführung des Betätigungselements: 1.6
    Mit thermischem Überlastschutz: 3
