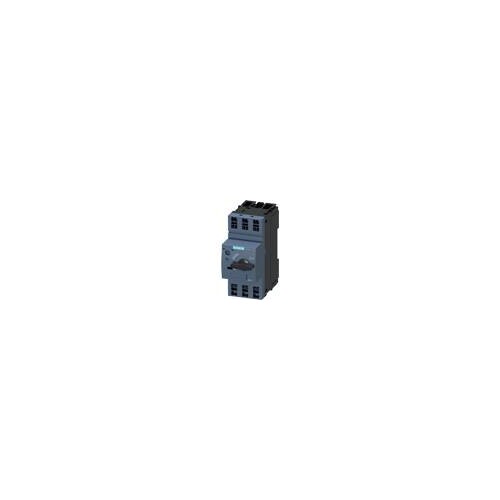

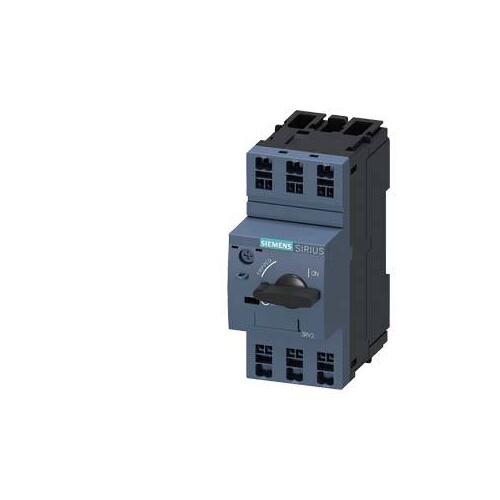

3RV2011-1AA20 Siemens LEISTUNGSSCHALTER FEDERZUGANSCHL. 1,6A

20726951
5178371
1 Stk
4011209724228
DE
85362010
3RV2011-1AA20
beantwortete(n) Fragen weitere Varianten

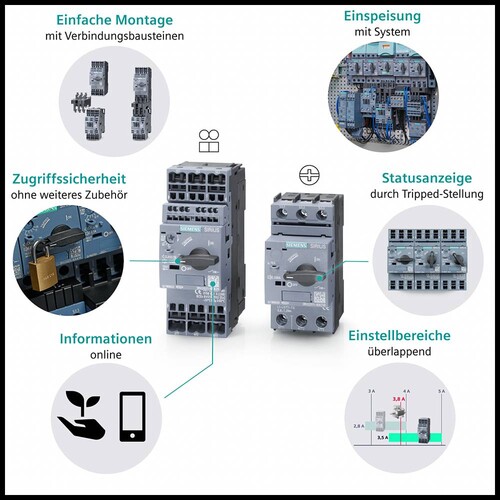

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 1,1...1,6 A N-Auslöser 21 A Federzuganschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalteretc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2011-1AA20 ist ein hochleistungsfähiges Gerät der Baugröße S00, das speziell für den Motorschutz konzipiert wurde. Mit einem einstellbaren Ansprechwert von 1,1 bis 1,6 A und einem N-Auslöser von 21 A bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die Verlustleistung beträgt 7,25 W bei Bemessungsstrom, und die Isolationsspannung ist mit 690 V spezifiziert. Der Schalter ist für eine Umgebungstemperatur von -20 bis +60 °C geeignet und hat eine mechanische Lebensdauer von 100.000 Schaltspielen. Mit einer Schutzart von IP20 und einem Federzuganschluss ermöglicht er eine einfache und sichere Installation. Der 3RV2011-1AA20 ist ideal für Anwendungen in industriellen Umgebungen, wo Robustheit und Zuverlässigkeit gefordert sind.

Produktinfos

Baugröße des Leistungsschalters: S00
Einstellbarer Ansprechwert Strom: 1,1 ... 1,6 A
N-Auslöser: 21 A
Verlustleistung bei Bemessungsstrom: 7,25 W
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6 kV
Maximal zulässige Spannung für sichere Trennung: 400 V
Schockfestigkeit: 25g / 11 ms
Mechanische Lebensdauer: 100 000 Schaltspiele
Elektrische Lebensdauer: 100 000 Schaltspiele
Umgebungstemperatur (Betrieb): -20 ... +60 °C
Umgebungstemperatur (Lagerung): -50 ... +80 °C
Umgebungstemperatur (Transport): -50 ... +80 °C
Polzahl für Hauptstromkreis: 3
Betriebsfrequenz: 50 ... 60 Hz
Schutzart (IP): IP20
Einbaulage: beliebig
Anschlussart: Federzuganschluss

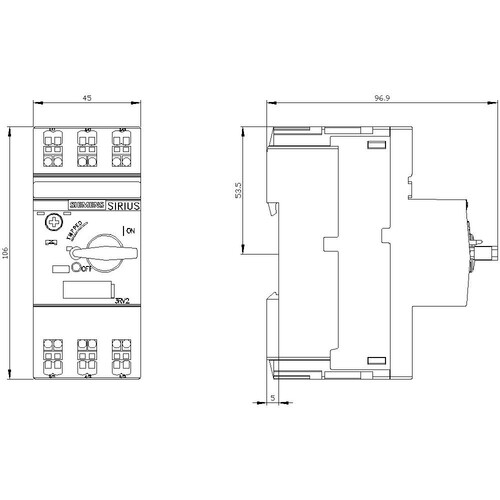

Höhe: 106 mm
Breite: 45 mm
Tiefe: 97 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 1.1|1.6 A
Bemessungsdauerstrom Iu: 1.6 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 0.55 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 0.3 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Federzuganschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|1.6 kA
Breite: 45 mm
Tiefe: 97 mm
Höhe: 106|21 mm
Ausführung des Betätigungselements: 1.6
Mit thermischem Überlastschutz: 3
