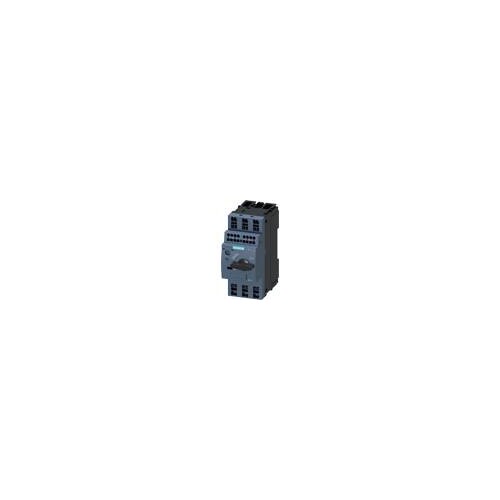

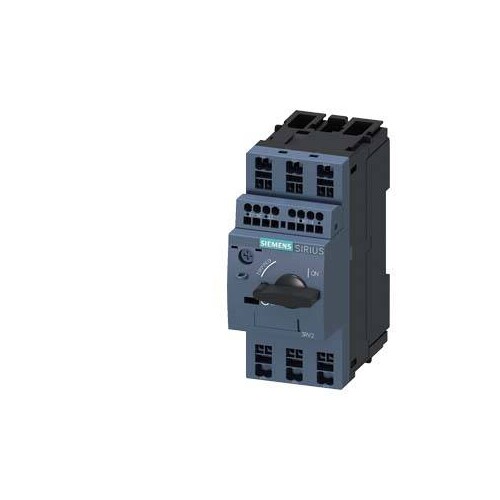

3RV2011-0AA25 Siemens LEISTUNGSSCHALTER FEDERZUGANSCHL. 0,16A

20726650
4394282
1 Stk
4011209840843
DE
85362010
3RV2011-0AA25
beantwortete(n) Fragen weitere Varianten

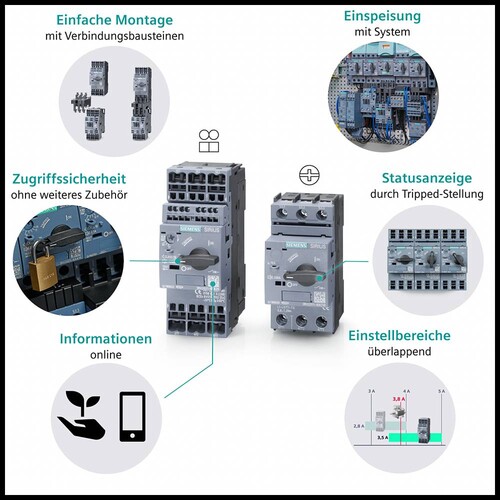

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,11...0,16 A N-Auslöser 2,1 A Federzuganschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalteretc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2011-0AA25 ist ein kompakter und zuverlässiger Schalter für den Motorschutz mit einer Baugröße von S00. Er bietet einen einstellbaren Ansprechwert Strom des Überlastauslösers von 0,11 bis 0,16 A und einen N-Auslöser von 2,1 A. Mit einem Standardschaltvermögen von 1S+1Ö und einer Verlustleistung von nur 5,5 W bei warmem Betriebszustand ist er ideal für energieeffiziente Anwendungen. Der Schalter ist für eine maximale Betriebsspannung von 690 V ausgelegt und bietet eine hohe Stoßspannungsfestigkeit von 6 kV. Die mechanische und elektrische Lebensdauer beträgt jeweils 100.000 Schaltspiele. Mit einer Umgebungstemperatur von -20 bis +60 °C ist er für verschiedene Anwendungen geeignet und erfüllt die Anforderungen der ATEX-Richtlinie für explosionsgefährdete Umgebungen. Der 3RV2011-0AA25 ist somit die perfekte Wahl für den sicheren Betrieb von Motoren und anderen elektrischen Geräten.

Produktinfos

Baugröße: S00
Auslöser: 0,11 ... 0,16 A
N-Auslöser: 2,1 A
Standardschaltvermögen: 1S+1Ö
Verlustleistung bei AC (W): 5,5 W
Isolationsspannung bei AC: 690 V
Stoßspannungsfestigkeit: 6 kV
max. zulässige Spannung für sichere Trennung: 400 V
Schockfestigkeit: 25g / 11 ms
mechanische Lebensdauer (Schaltspiele): 100.000
elektrische Lebensdauer (Schaltspiele): 100.000
Umgebungstemperatur (Betrieb): -20 ... +60 °C
Umgebungstemperatur (Lagerung): -50 ... +80 °C
Hauptstromkreis Polzahl: 3
Betriebsfrequenz: 50 ... 60 Hz
Schutzart (IP): IP20
Eignungsnachweis ATEX: Ex II (2) GD
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 0.11|0.16 A
Bemessungsdauerstrom Iu: 0.16 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 0.04 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 0 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Federzuganschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|0.16 kA

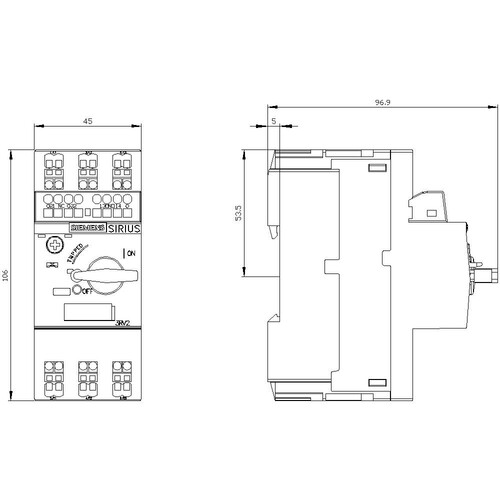

Breite: 45 mm
Tiefe: 97 mm
Höhe: 106|2.1 mm
Ausführung des Betätigungselements: 0.16
Mit thermischem Überlastschutz: 3
