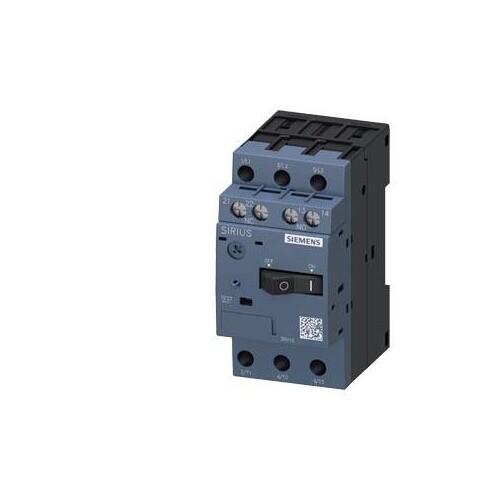

3RV1011-1KA15 Siemens LEISTUNGSSCHALTER SCHRAUB 12A

20723808
2429467
1 Stk
4011209381865
DE
85362010
3RV1011-1KA15
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 9...12 A N-Auslöser 156 A 1S+1Ö querliegend Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV1011-1KA15 ist ein kompakter Schalter der Baugröße S00, der speziell für den Motorschutz entwickelt wurde. Mit einem Betriebsstrom von 12 A und einer maximalen Betriebsspannung von 690 V bietet er zuverlässigen Schutz vor Überlast und Kurzschluss. Der Schalter ist mit einer IP20 Schutzart ausgestattet und eignet sich für den Einsatz in Umgebungen mit Temperaturen von -20 bis +60 °C. Die mechanische und elektrische Lebensdauer beträgt jeweils 100.000 Schaltspiele, was ihn zu einer langlebigen Lösung für industrielle Anwendungen macht. Darüber hinaus ist der Leistungsschalter mit einem integrierten Hilfsschalter ausgestattet, der zusätzliche Flexibilität bei der Anwendung bietet. Der 3RV1011-1KA15 ist ideal für den Einsatz in Motorsteuerungen und anderen elektrischen Anwendungen, die eine sichere Trennung vom Netz erfordern.

Produktinfos

Baugröße des Leistungsschalters: S00
Produkttyp-Bezeichnung: 3RV1
Ausführung des Produkts: für Motorschutz
Betriebsstrom Bemessungswert: 12 A
Betriebsspannung Bemessungswert: 690 V
Polzahl für Hauptstromkreis: 3
Ansprechwert Strom des Überlastauslösers: 9 ... 12 A
Schutzart (IP): IP20
Betriebsfrequenz Bemessungswert: 50 ... 60 Hz
Verlustleistung bei AC: 9,25 W
Mechanische Lebensdauer (Schaltspiele): 100 000
Elektrische Lebensdauer (Schaltspiele): 100 000
Umgebungstemperatur während Betrieb: -20 ... +60 °C
Umgebungstemperatur während Lagerung: -50 ... +80 °C

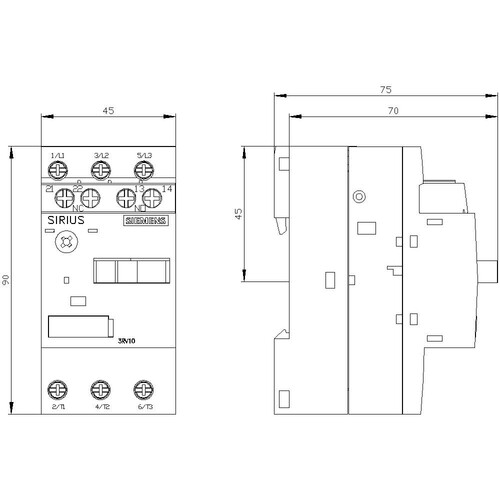

Höhe: 90 mm
Breite: 45 mm
Tiefe: 75 mm

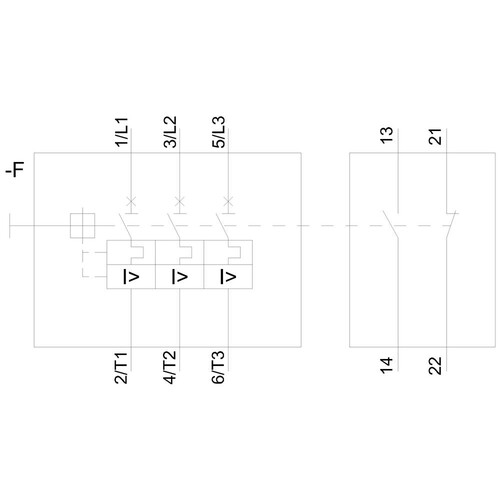

Anzahl der Hilfskontakte: 1 Öffner, 1 Schließer
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 9|12.5 A
Bemessungsdauerstrom Iu: 12 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 3 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50|12.5 kA
Breite: 45 mm
Tiefe: 75 mm
Höhe: 90|156 mm
Ausführung des Betätigungselements: 12.5
Mit thermischem Überlastschutz: 3
