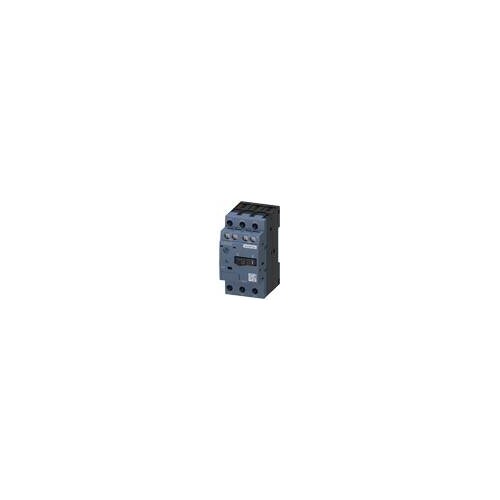

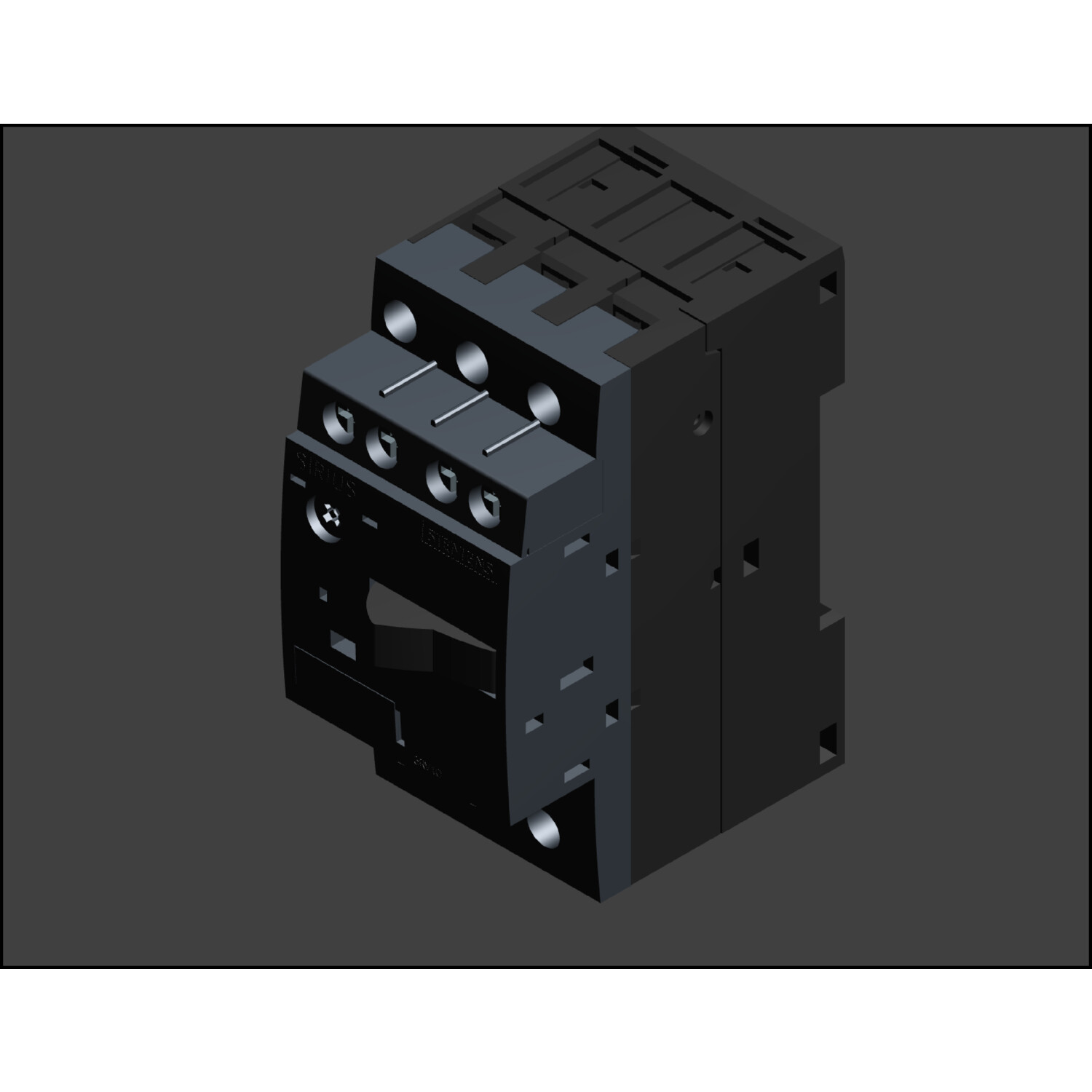

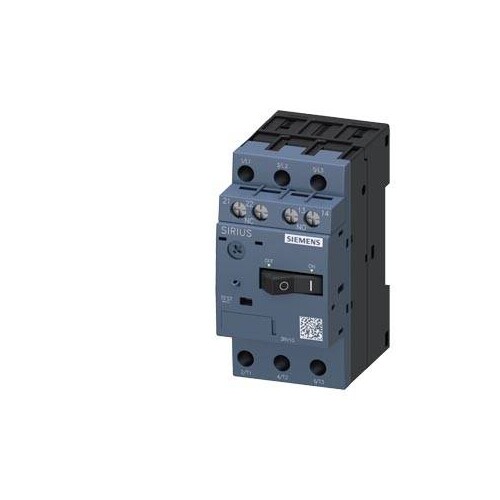

3RV1011-1JA15 Siemens Leistungsschalter Baugr. S00 7-10A 1S+1Ö Querliegend

20477793
2429083
1 Stk
4011209381858
DE
85362010
3RV1011-1JA15
beantwortete(n) Fragen weitere Varianten

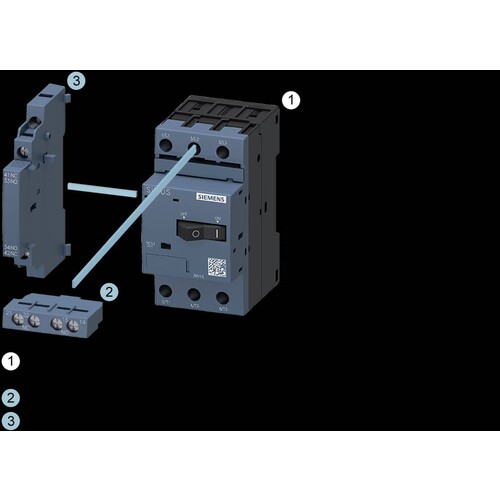

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 7...10 A N-Auslöser 130 A Schraubanschluss Standardschaltvermögen mit querliegendem Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV1011-1JA15 ist ein hochleistungsfähiges Gerät der Baugröße S00, speziell für den Motorschutz konzipiert. Mit einem einstellbaren Nennstrom von 7 bis 10 A und einer maximalen Betriebsspannung von 690 V bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die Schutzart IP20 gewährleistet den sicheren Betrieb unter normalen Bedingungen, während die kompakte Bauweise von 90 mm Höhe, 45 mm Breite und 75 mm Tiefe eine einfache Integration in bestehende Systeme ermöglicht. Der Schalter ist mit einem integrierten Hilfsschalter (1S+1Ö) ausgestattet und bietet eine mechanische sowie elektrische Lebensdauer von bis zu 100.000 Zyklen. Ideal für den Einsatz in industriellen Anwendungen, erfüllt er höchste Anforderungen an Sicherheit und Zuverlässigkeit.

Produktinfos

Baugröße: S00
Nennstrom: 7...10 A
Schutzart (IP): IP20
Anzahl der Pole: 3
Bemessungsbetriebsspannung: 690 V
Betriebstemperatur: -20 ... +60 °C

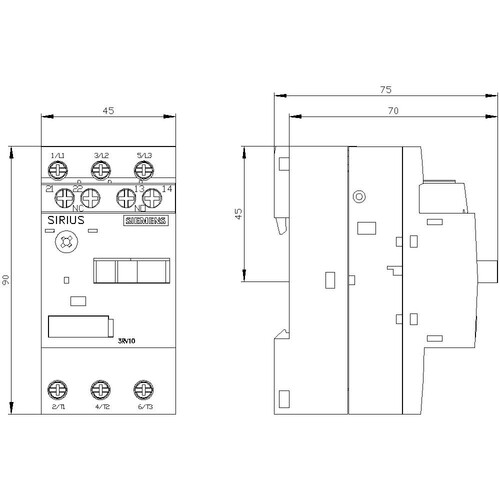

Höhe: 90 mm
Breite: 45 mm
Tiefe: 75 mm

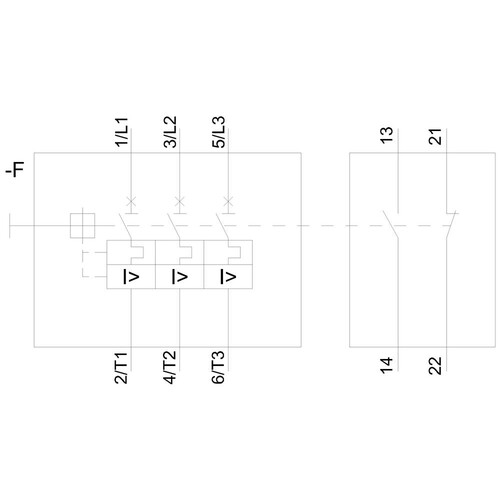

Hilfsschalter: 1S+1Ö (1 NO + 1 NC)
Überlastauslöser: thermisch
Maximaler Kurzschlussstrom: 100 kA bei 240 V
Mechanische Lebensdauer: 100.000 Zyklen
Elektrische Lebensdauer: 100.000 Zyklen
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 7|10 A
Bemessungsdauerstrom Iu: 10 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 2.2 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50|10 kA
Breite: 45 mm
Tiefe: 75 mm
Höhe: 90|130 mm
Ausführung des Betätigungselements: 10
Mit thermischem Überlastschutz: 3
