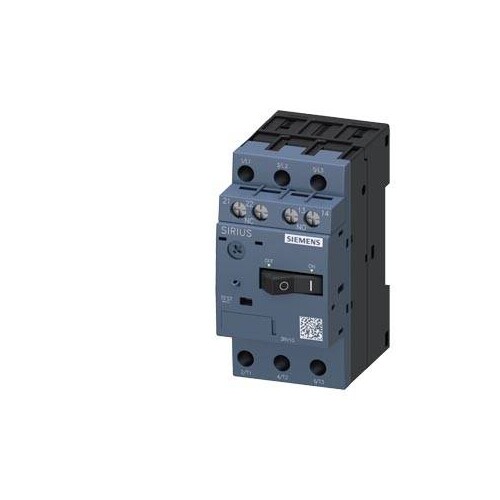

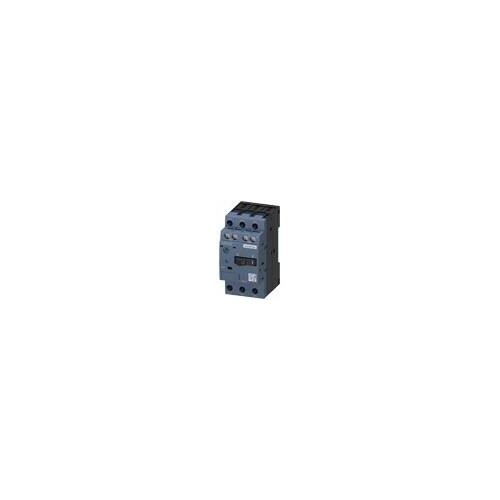

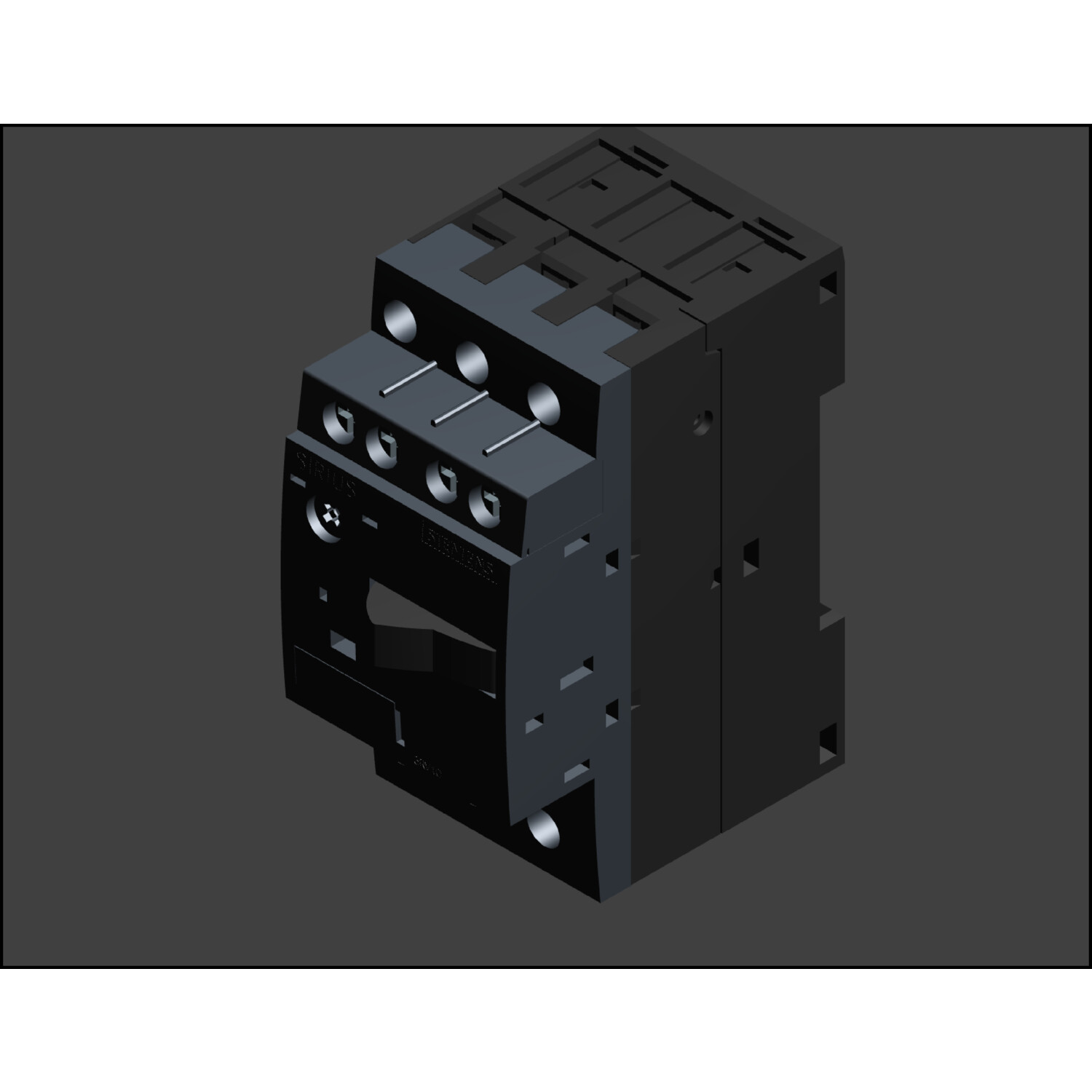

3RV1011-0JA15 Siemens LEISTUNGSSCHALTER SCHRAUB 1A

20723605
2429483
1 Stk
4011209381759
DE
85362010
3RV1011-0JA15
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,7...1 A N-Auslöser 13 A Schraubanschluss Standardschaltvermögen mit querliegendem Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV1011-0JA15 ist ein kompakter und zuverlässiger Schalter für den Motorschutz, der in der Baugröße S00 ausgeführt ist. Mit einem einstellbaren Ansprechwert von 0,7 bis 1 A bietet dieser Schalter hohen Schutz gegen Überlast und Kurzschluss. Er ist für eine Betriebsspannung von bis zu 690 V ausgelegt und gewährleistet eine hohe elektrische Lebensdauer von 100.000 Schaltspielen. Die Verlustleistung beträgt bei warmem Betriebszustand 5,5 W, was ihn energieeffizient macht. Der Schalter ist mit einer IP20 Schutzart versehen und kann in Umgebungen mit Temperaturen von -20 bis +60 °C eingesetzt werden. Mit Schraubanschlüssen und einer kompakten Bauform ist der 3RV1011-0JA15 ideal für industrielle Anwendungen und bietet eine einfache Installation auf Hutschienen. Er ist mit einem integrierten Hilfsschalter ausgestattet und erfüllt alle relevanten Sicherheitsstandards, einschließlich der IEC-Richtlinien.

Produktinfos

Baugröße des Leistungsschalters: S00
Ausführung des Produkts: für Motorschutz
Produkttyp-Bezeichnung: 3RV1

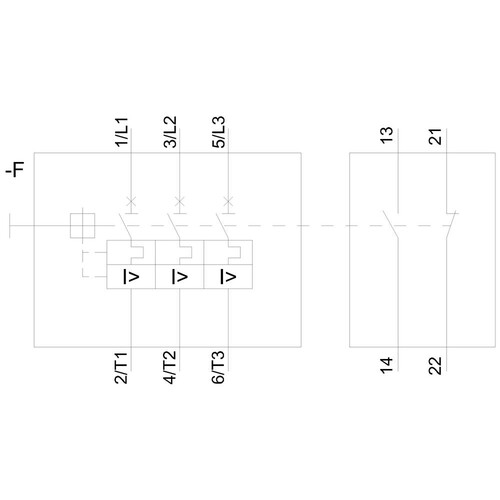

Polzahl für Hauptstromkreis: 3
Einstellbarer Ansprechwert Strom des Überlastauslösers: 0,7 ... 1 A
Betriebsspannung: 20 ... 690 V
Betriebsstrom Bemessungswert: 1 A
Verlustleistung bei AC (warm): 5,5 W
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6 kV
Mechanische Lebensdauer (Schaltspiele): 100.000
Elektrische Lebensdauer (Schaltspiele): 100.000
Umgebungstemperatur (Betrieb): -20 ... +60 °C
Umgebungstemperatur (Lagerung): -50 ... +80 °C
Umgebungstemperatur (Transport): -50 ... +80 °C
Schutzart (IP): IP20
Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715

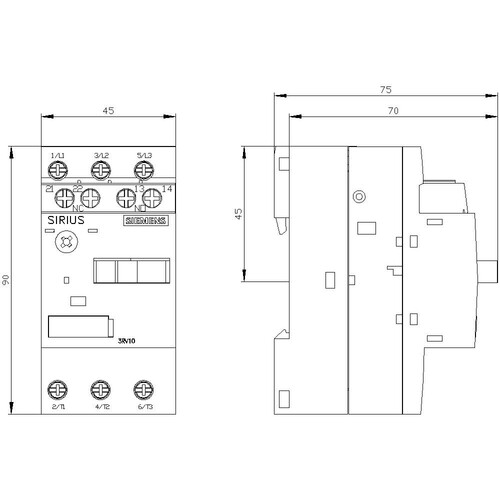

Höhe: 90 mm
Breite: 45 mm
Tiefe: 75 mm
Anschlüsse für Hauptstromkreis: Schraubanschluss
Anzahl der Öffner für Hilfskontakte: 1
Anzahl der Schließer für Hilfskontakte: 1
Anzahl der Wechsler für Hilfskontakte: 0
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 1|0.7 A
Bemessungsdauerstrom Iu: 1 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 0.25 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 0.1 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|0.7 kA
Breite: 45 mm
Tiefe: 75 mm
Höhe: 90|13 mm
Ausführung des Betätigungselements: 1
Mit thermischem Überlastschutz: 3
