  6. 3RV1011-0BA10 SIEMENS MOTORSCHUTZ- SCHALTER 0,14-0,2A S00

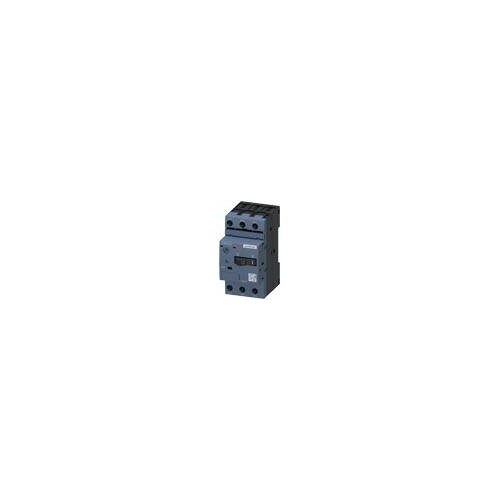

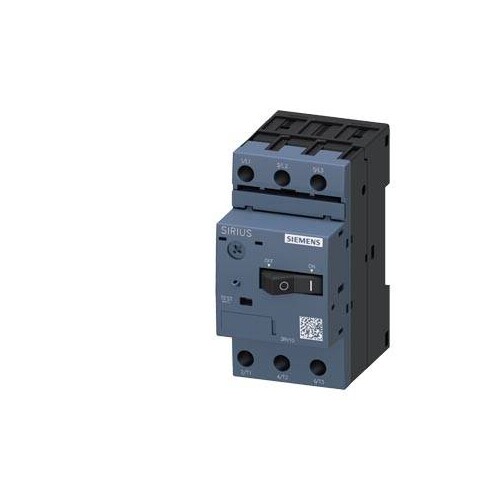

3RV1011-0BA10 SIEMENS MOTORSCHUTZ- SCHALTER 0,14-0,2A S00

02226219
2429100
1 Stk
4011209263437
DE
85362010
weitere Infos weitere Infos ausblenden
Siemens
3RV1011-0BA10
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,14...0,2 A N-Auslöser 2,6 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der 3RV1011-0BA10 von Siemens ist ein kompakter Leistungsschalter der Baugröße S00, der speziell für den Motorschutz entwickelt wurde. Mit einem einstellbaren Auslöserbereich von 0,14 bis 0,2 A und einem N-Auslöser von 2,6 A bietet er zuverlässigen Schutz vor Überlast und Kurzschluss. Der Schalter ist für eine maximale Betriebsspannung von 690 V ausgelegt und verfügt über eine hohe Stoßspannungsfestigkeit von 6 kV. Die mechanische und elektrische Lebensdauer beträgt jeweils 100.000 Schaltspiele, was ihn zu einer langlebigen Lösung für industrielle Anwendungen macht. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen geeignet. Der 3RV1011-0BA10 ist nicht nur für den Betrieb bei Temperaturen von -20 bis +60 °C geeignet, sondern auch für die Lagerung und den Transport in extremen Temperaturbereichen. Seine kompakte Bauweise und die Möglichkeit zur Schraubmontage machen ihn zu einer flexiblen Wahl für verschiedene Installationen.

Produktinfos

Baugröße des Leistungsschalters: S00
Auslöser: 0,14...0,2 A
N-Auslöser: 2,6 A
Schraubanschluss: Ja
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6 kV
max. zulässige Spannung für sichere Trennung: 400 V
mechanische Lebensdauer (Schaltspiele) Hauptkontakte: 100000
elektrische Lebensdauer (Schaltspiele): 100000
Umgebungstemperatur während Betrieb: -20 ... +60 °C
Umgebungstemperatur während Lagerung: -50 ... +80 °C
Hauptstromkreis Polzahl: 3
einstellbarer Ansprechwert Strom: 0,14 - 0,2 A
Schutzart (IP): IP20

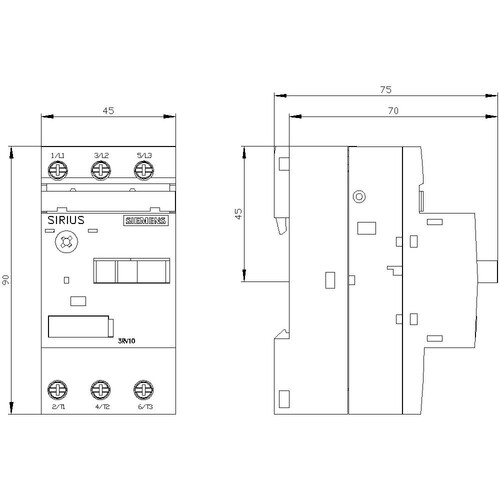

Höhe: 90 mm
Breite: 45 mm
Tiefe: 75 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

01361605
Preisanzeige nur nach Anmeldung
02226261
Preisanzeige nur nach Anmeldung
01361717
Preisanzeige nur nach Anmeldung
02226247
Preisanzeige nur nach Anmeldung
01361591
Preisanzeige nur nach Anmeldung
02226212
Preisanzeige nur nach Anmeldung
02226233
Preisanzeige nur nach Anmeldung
01361724
Preisanzeige nur nach Anmeldung
01361584
Preisanzeige nur nach Anmeldung
01361598
Preisanzeige nur nach Anmeldung
02226240
Preisanzeige nur nach Anmeldung
01361612
Preisanzeige nur nach Anmeldung
01361577
Preisanzeige nur nach Anmeldung
02226254
Preisanzeige nur nach Anmeldung
02237930
Preisanzeige nur nach Anmeldung
02226275
Preisanzeige nur nach Anmeldung
02226289
Preisanzeige nur nach Anmeldung
02226282
Preisanzeige nur nach Anmeldung

Download

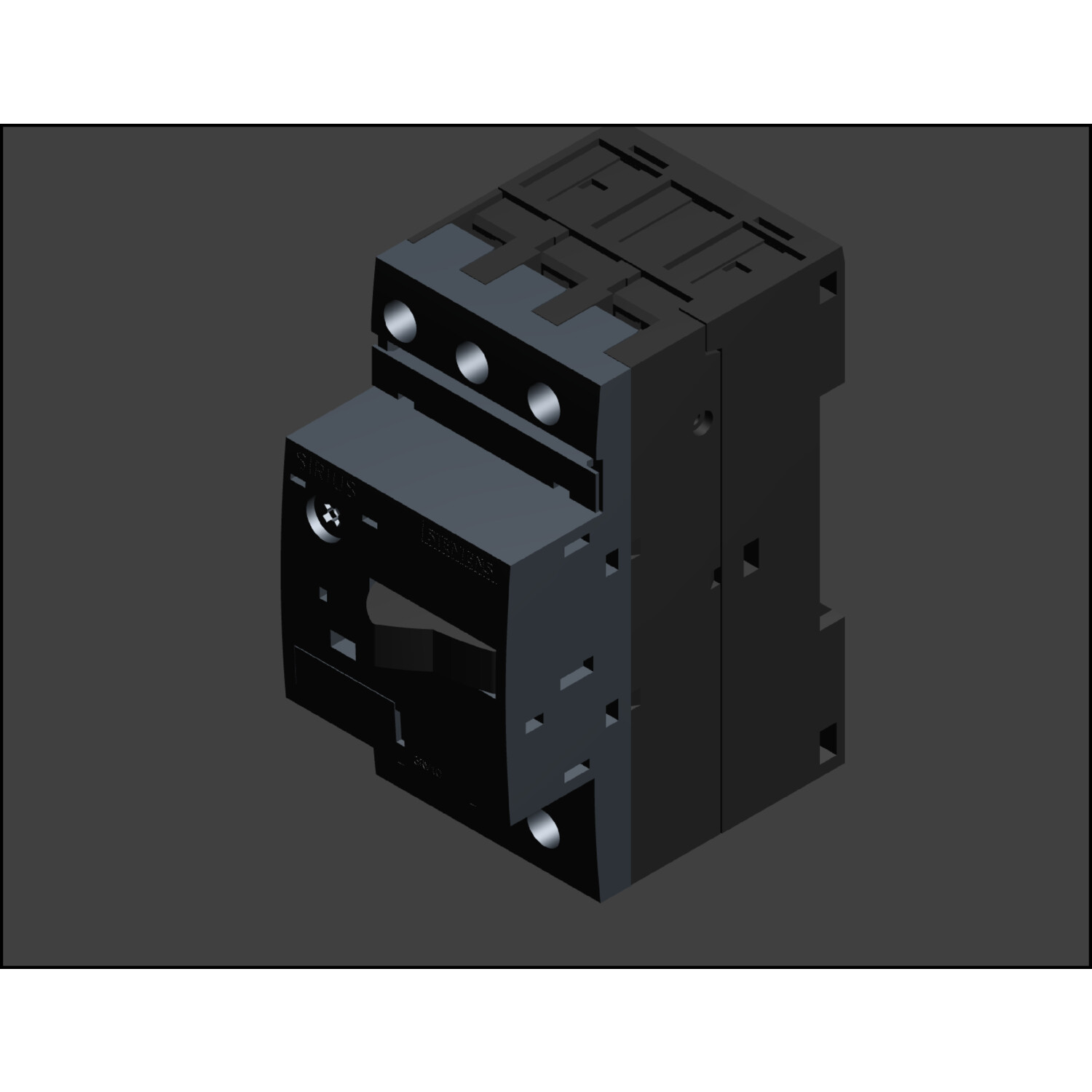

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3RV1011-0BA10

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 0.2|0.14 A
Bemessungsdauerstrom Iu: 0.2 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 0.06 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 0 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|0.14 kA
Breite: 45 mm
Tiefe: 75 mm
Höhe: 90|2.6 mm
Ausführung des Betätigungselements: 0.2
Mit thermischem Überlastschutz: 3
