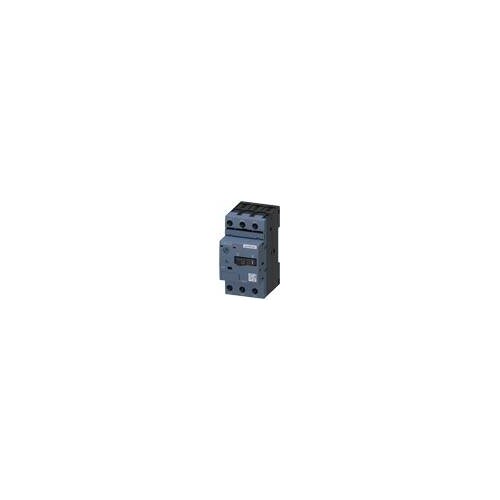

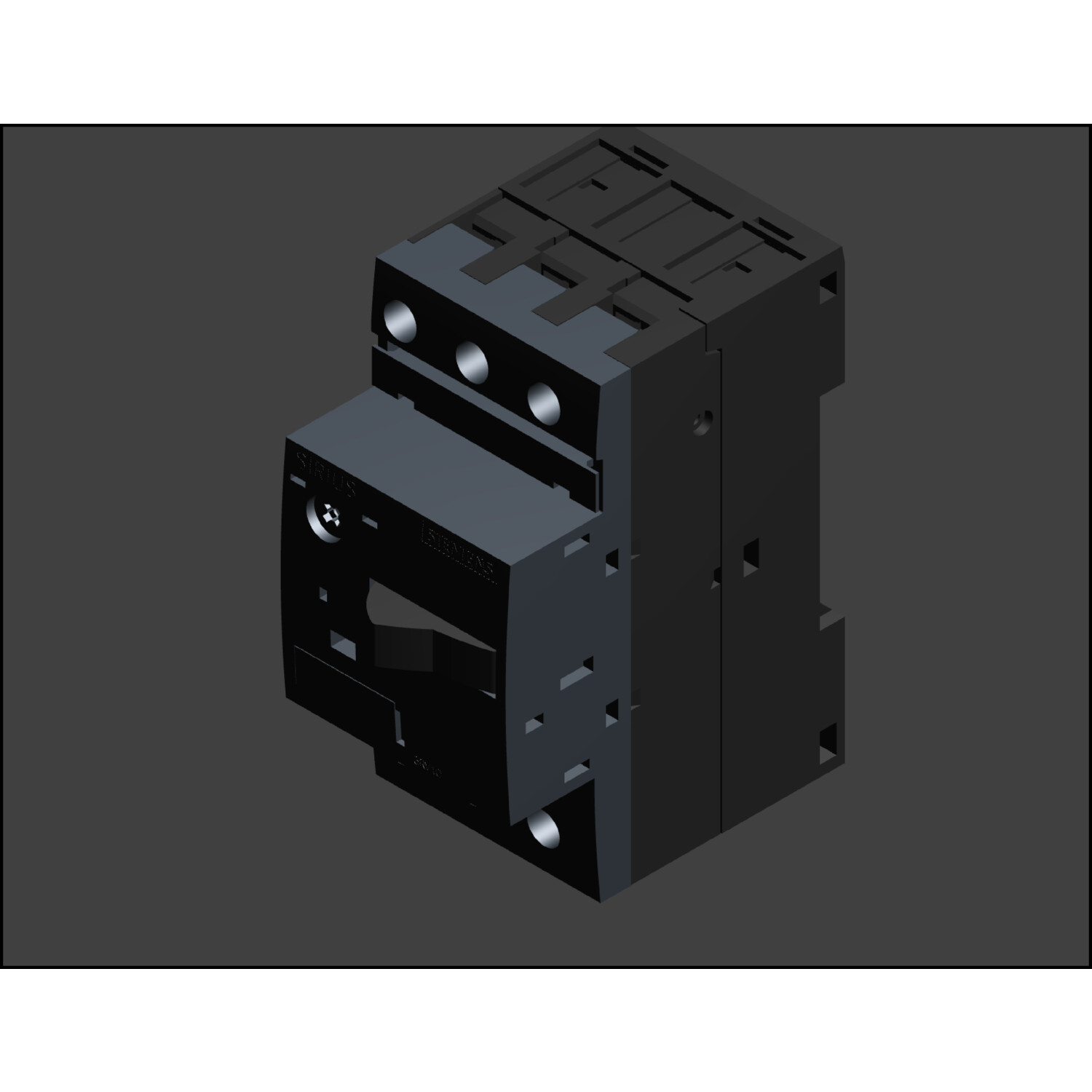

3RV1011-0AA10 SIEMENS MOTORSCHUTZ- SCHALTER 0,11-0,16A S00

02226212
2429080
1 Stk
4011209263420
DE
85362010
3RV1011-0AA10
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,11...0,16 A N-Auslöser 2,1 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV1011-0AA10 ist ein kompakter Motorschutzschalter der Baugröße S00, geeignet für den Einsatz in industriellen Anwendungen. Mit einem einstellbaren Ansprechwert von 0,11 bis 0,16 A und einem N-Auslöser von 2,1 A bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Er ist für eine maximale Isolationsspannung von 690 V ausgelegt und erfüllt die Anforderungen der Schutzart IP20. Der Schalter kann bei Umgebungstemperaturen von -20 bis +60 °C betrieben werden und hat eine mechanische sowie elektrische Lebensdauer von jeweils 100.000 Schaltspielen. Der 3RV1011-0AA10 ist mit einem Schraubanschluss ausgestattet und eignet sich ideal für den Einsatz in Kombination mit IE3/IE4-Motoren. Die hohe Schaltleistung und die einfache Installation machen ihn zu einer ausgezeichneten Wahl für moderne Automatisierungslösungen.

Produktinfos

Baugröße des Leistungsschalters: S00
Einstellbarer Ansprechwert Strom: 0,11 - 0,16 A
N-Auslöser: 2,1 A
Schraubanschluss: Ja
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6 kV
Betriebsfrequenz: 50 - 60 Hz
Polzahl Hauptstromkreis: 3
Schutzart (IP): IP20
Umgebungstemperatur während Betrieb: -20 ... +60 °C
Umgebungstemperatur während Lagerung: -50 ... +80 °C
Mechanische Lebensdauer (Schaltspiele): 100.000
Elektrische Lebensdauer (Schaltspiele): 100.000
Verlustleistung bei Bemessungswert Strom: 5,5 W
Verlustleistung je Pol bei AC: 1,8 W
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Polzahl: 3|690
Überlastauslöser Stromeinstellung: 0.11|0.16 A
Bemessungsdauerstrom Iu: 0.16 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Einbaugerät Festeinbautechnik
Schutzart (IP): IP20
Auslösetechnik: magnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 0.04 kW
Bemessungsbetriebsleistung bei AC-3, 230 V: 0 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: Einbaugerät Festeinbautechnik A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|0.16 kA

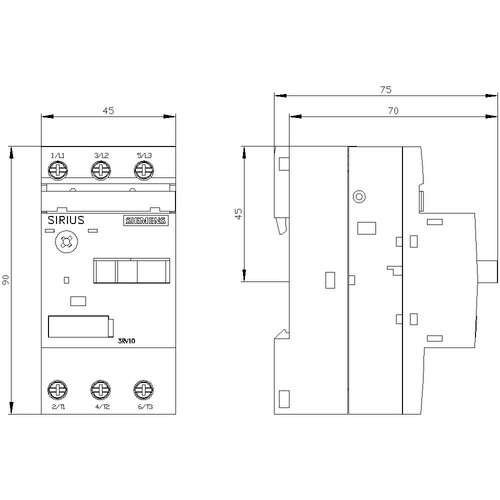

Breite: 45 mm
Tiefe: 75 mm
Höhe: 90|2.1 mm
Ausführung des Betätigungselements: 0.16
Mit thermischem Überlastschutz: 3
