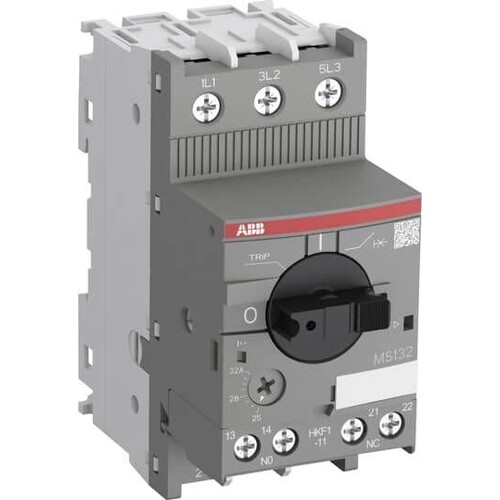

1SAM350005R1015 Stotz Motorschutzsch. MS132-32-HKF1-11

22112111
4479667
1 Stk
4013614404559
4013614409202
DE
85362010
ABB
MS132-32-HKF1-11, 25
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS132-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als Self protected combination motor cotroller erweitert den Einsatzbereich in Nordamerika.
Anmerkungen zur LIMMERT-KI

Der Stotz Motorschutzschalter MS132-32-HKF1-11 bietet eine leistungsstarke und kompakte Lösung zum Schutz von Motoren bis zu 15 kW bei 400 V. Mit einer Modulbreite von nur 45 mm kombiniert dieser Schalter thermischen und elektromagnetischen Schutz in einem Gerät. Er verfügt über eine integrierte Drehgriffbedienung mit klarer Schaltstellungsanzeige und ist für den Einsatz in drei- und einphasigen Anwendungen geeignet. Die thermomagnetische Auslösetechnik sorgt für zuverlässigen Schutz gegen Überlast und Kurzschluss. Zudem ist der Schalter mit einem integrierten Hilfsschalter ausgestattet, was die Installation und den Betrieb erleichtert. Die Schutzart IP20 macht ihn ideal für den Einsatz in geschützten Umgebungen, während die Möglichkeit, ihn mit einem Vorhängeschloss zu verriegeln, zusätzlichen Schutz gegen unbefugte Änderungen bietet.

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 25/32 A
Bemessungsdauerstrom Iu: 32 A
Bemessungsbetriebsspannung: 250/690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Integrierter Hilfsschalter: Ja
Integrierter Unterspannungsauslöser: Nein
Maximale Leistung: 15 kW (400 V)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 25|32 A
Bemessungsdauerstrom Iu: 32 A
Bemessungsbetriebsspannung: 250|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 480|480 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA
Breite: 45 mm
Tiefe: 86.55 mm
Höhe: 97.8 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
