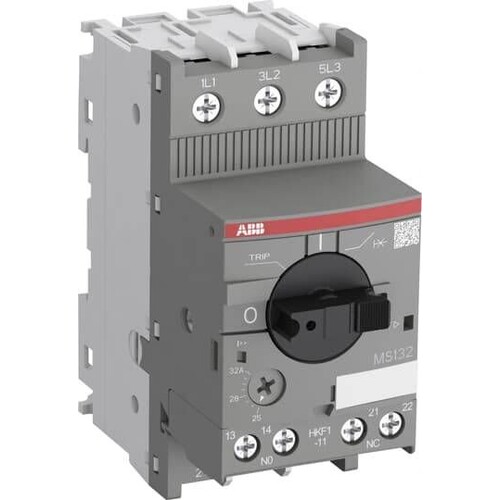

1SAM350005R1014 STOTZ Motorschutzsch. MS132-25-HKF1-11

21844357
4479666
1 Stk
4013614404542
4013614409196
DE
85362010
ABB
MS132-25-HKF1-11, 20
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS132-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als Self protected combination motor cotroller erweitert den Einsatzbereich in Nordamerika.
Anmerkungen zur LIMMERT-KI

Der STOTZ Motorschutzschalter MS132-25-HKF1-11 bietet umfassenden Schutz für Elektromotoren mit einem Bemessungsbetriebsspannungsbereich von 250 bis 690 V und einem maximalen Überlastauslöser von 25 A. Mit einer kompakten Bauweise von nur 45 mm Breite vereint er thermischen und elektromagnetischen Schutz in einem Gerät. Der thermomagnetische Auslöser sorgt für zuverlässigen Schutz gegen Überlast und Kurzschluss. Die Schutzart IP20 ermöglicht den Einsatz in geschützten Umgebungen, während der integrierte Hilfsschalter zusätzliche Funktionalität bietet. Der Drehgriff ist verriegelbar, um unbefugte Änderungen zu verhindern. Ideal für industrielle Anwendungen, die eine hohe Zuverlässigkeit und Sicherheit erfordern.

Produktinfos

Bemessungsbetriebsspannung: 250/690 V
Überlastauslöser Stromeinstellung: 20/25 A
Bemessungsdauerstrom Iu: 25 A
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Integrierter Hilfsschalter: Ja
Integrierter Unterspannungsauslöser: Nein
Polzahl: 3
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 20|25 A
Bemessungsdauerstrom Iu: 25 A
Bemessungsbetriebsspannung: 250|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 375|375 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA
Breite: 45 mm
Tiefe: 86.55 mm
Höhe: 97.8 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
